Text- und Grafikmodul ohne Schrauben montieren;hochwertige Displays mit Pins

Ohne Schrauben

Bestücken + Löten. FERTIG.

Keine Schrauben, Abstandshalter, Kabel.

Spart Zeit in der Entwicklung und Produktion.

Lange Verfügbarkeit.

Robuste Text- und Grafiksdisplays für die Industrie, langlebig

Schnelle und einfache Montage

Schnelle und einfache Montage

Diese Displays werden einfach in die Platine gesteckt und dort verlötet. Man beötigt keine Schrauben, Distanzhülsen oder Kabel; die Einsparung ist sofort sichtbar, vor allem in der Kontruktion. Auch in der Fertigung wird an jedem Modul Zeit gespart. Alternativ werden die Displays gesockelt eingesetzt.
Prospekt als PDF (411 kB)

Kompatibel

Alle Displays werden mit marktüblichen Kontrollern geliefert, das heißt die bereits vorhandene Hard- und Software kann unverändert weiterverwendet werden.

Modernste Displaytechnik

Modernste Displaytechnik

Es werden ausschließlich hochwertigste Materialien verwendet. Dadurch erreichen diese Displays beste Ablesbarkeit und höchsten Kontrast. Die Konstruktion und Verarbeitung dieser Displayserie garantiert geringste Ausfallraten - auch unter extremen Bedingungen.

Technik

Betriebstemperatur -20..+70°C ist für uns Standard, schnelle Ansprechzeiten auch bei -20°C sind ebenso selbstverständlich. Auch eine automatische Temperaturkompensation ist meist bereits integriert. Ein 5V-single-supply Betrieb ist dank integrierten Spannungsdopplern überall möglich (Ausnahme: EA DIP122).

Alle DIP-Module auf einen Blick

Character Schriftgröße Abmessungen Bestellbezeichnung Hinweis Kontroller Datenblatt

Shop

Grafik

122x32 68x27mm EA DIP122-5HNLED gelb/grün AX6120 DIP122-5 EA Shop
75x27mm EA DIP122J-5NLA amber
EA DIP122B-5NLW blau-weiss

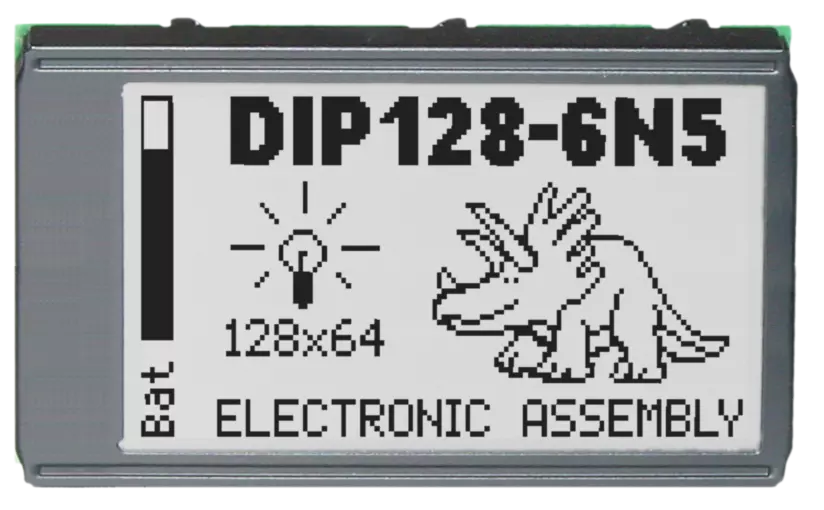

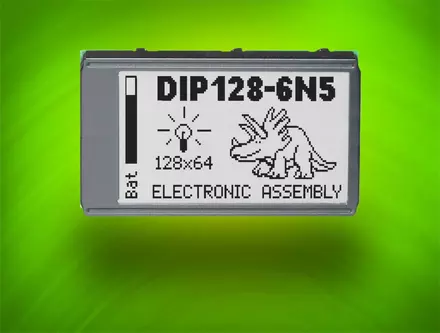

128x64 75x46mm EA DIP128J-6N5LW schwarz-weiß PT6608 DIP128-6 EA Shop
EA DIP128J-6N5LA amber
EA DIP128-6N5LW blau-weiß

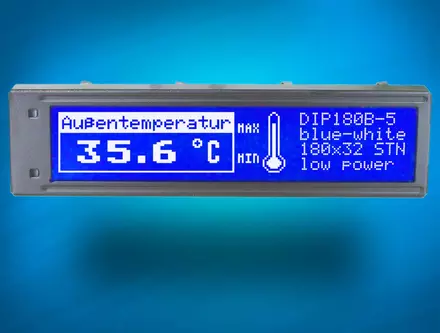

180x32 102x27mm EA DIP180B-5NLW blau-weiss AX6120 DIP180-5 EA Shop
240x128 113x70mm EA DIP240J-7KLW schwarz-weiß T6963 DIP240-7 EA Shop
EA DIP240B-7KLW blau-weiß

1x8

7,15 mm 40x20mm EA 8081-A3N grau ST7066 8081-A3N EA Shop
11,48 mm 68x27mm EA DIP081-CHNLED gelb/grün ST7066 DIP081-C EA Shop

2x8

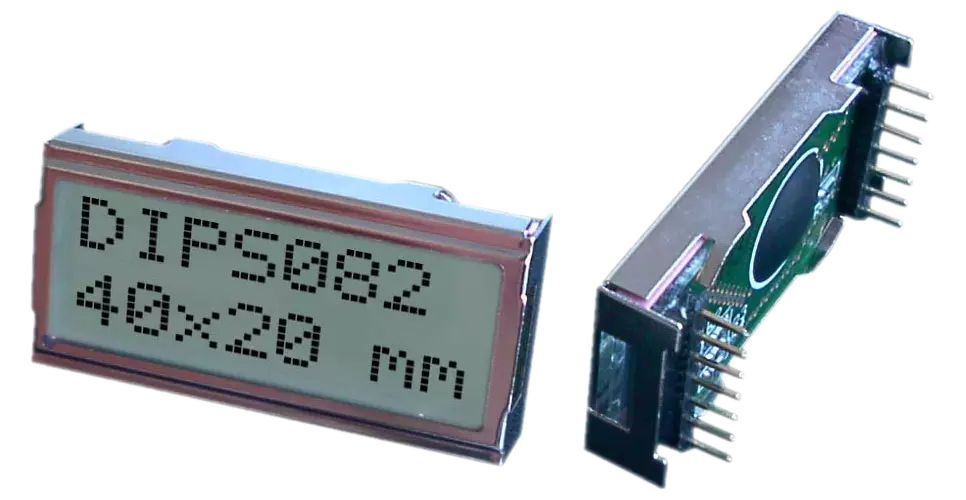

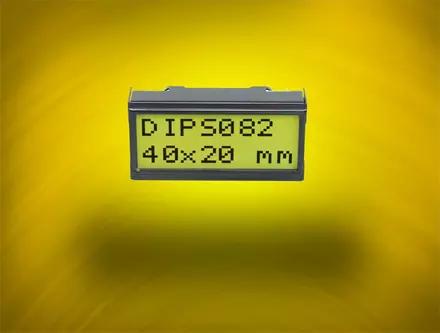

5,01 mm 40x20mm EA DIPS082-HN gelb/grün ST7066 DIPS082. EA Shop
EA DIPS082-HNLED gelb/grün

2x16

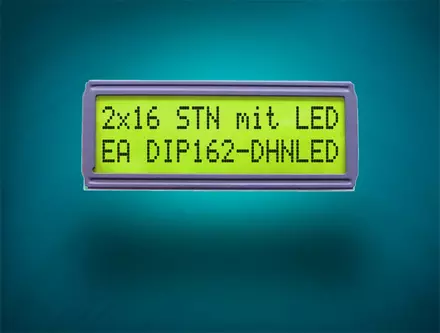

6,68 mm 68x27mm EA DIP162-DHNLED gelb/grün ST7066 DIP162 EA Shop
75x27mm EA DIP162J-DN3LW schwarz-weiß
EA DIP162-DN3LW blau-weiss

4x20

3,75 mm 68x27mm

EA DIP205G-4NLED
(EA DIP203G-4NLED abgekündigt)

gelb/grün

RW1073-0B

(SSD1803)

DIP205-4

(DIP203-4)

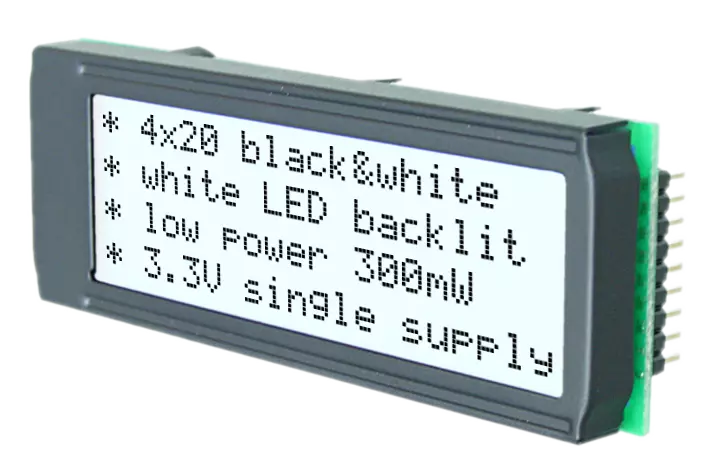

75x27mm EA DIP205J-4NLW
(EA DIP203J-4NLW abgekündigt)
schwarz-weiß

EA DIP205B-4NLW
(EA DIP203B-4NLW abgekündigt)

blau-weiss
6,45 mm 75x46mm EA DIP205J-6NLW
(EA DIP203J-6NLW angekündigt)
schwarz-weiß

RW1073-0B

(SSD1803)

DIP205-6

(DIP203-6)


EA DIP205B-6NLW
(EA DIP203B-6NLW abgekündigt)
blau-weiss

Zurzeit sind 5 Serien verfügbar:

1x8 und 2x8 Zeichen

40 x 20 mm

1x8 und 2x8
Zeichen

1x8, 2x16, 4x20 Zeichen

68(75) x 27mm

1x8, 2x16, 4x20 Zeichen,
sowie Grafik 122x32 Punkte

4x20 Zeichen, sowie als Grafik 128x64

75 x 46mm

4x20 Zeichen, sowie als
Grafik 128x64 Punkte
Optional mit Touchpanel

Grafik 240x128 Punkte

113 x 70mm

Grafik 240x128 Punkte
Optional mit Touchpanel

180x32 Punkte, 3x AX6120

102 x 27mm

180x32 Punkte, 3x AX6120
Optional mit Touchpanel

DIP Displays können auch über Sockel montiert werden

Sockel

DIP Displays können auch über Sockel montiert werden. Passende Typen finden Sie jeweils in den Datenblättern.

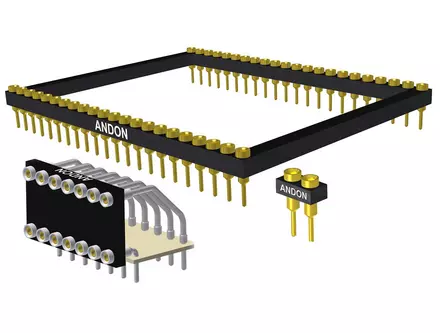

Alternativ bietet die Firma Andon Electronics (USA) eigens entwickelte Sockel an. Vollständige Liste.
