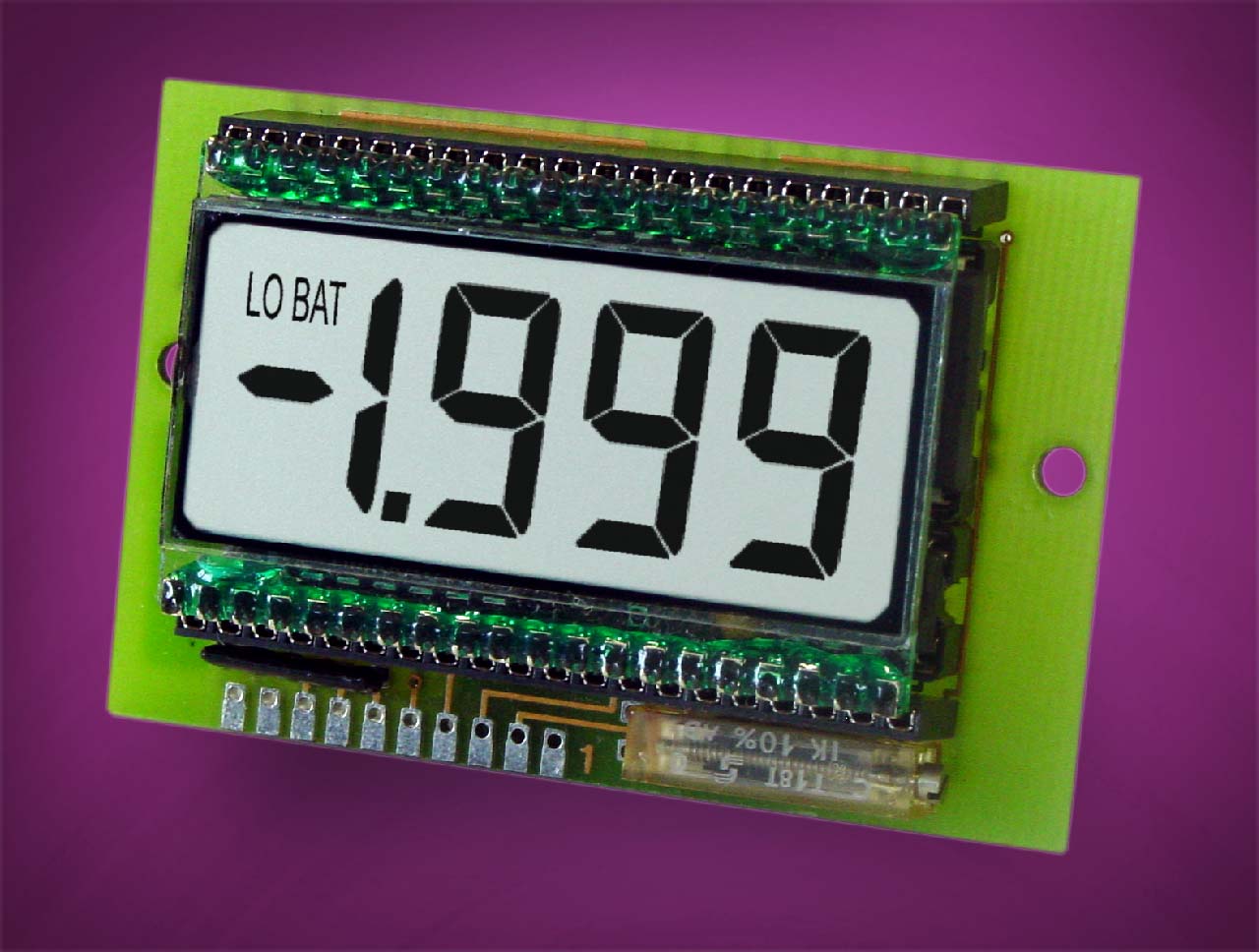

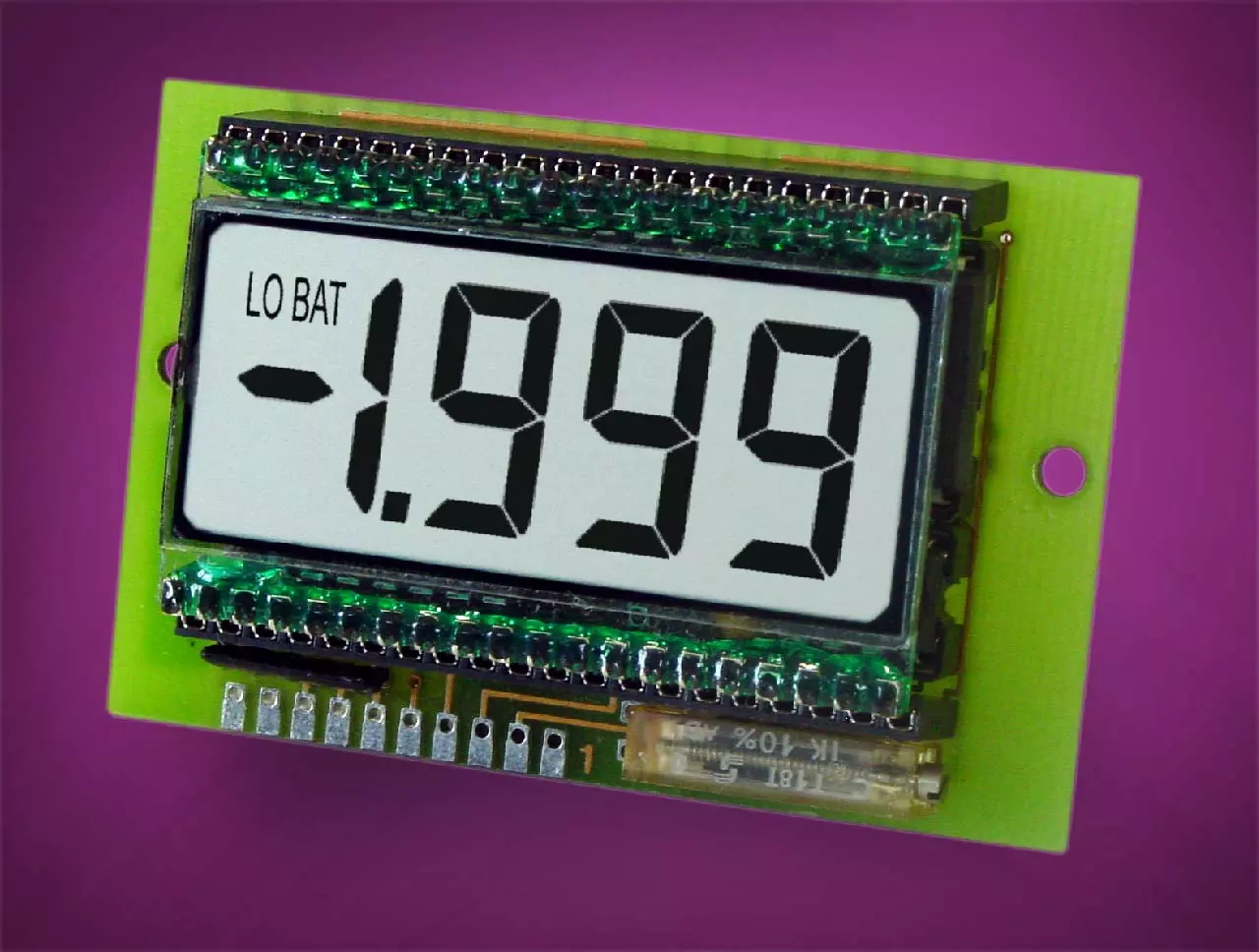

DVM (Voltmeter) und Digital Zählermodule

* Kontrastreiche, statische LCD- Anzeige
* Autozero, Autopolarität, Überlaufanzeige
* 3 verschiedene Meßbereiche: ±200mV, ±2V, ±20V
* Betriebsspannung 3,7-6V/2,5 bzw. 0,5mA
* Dezimalpunkt-Ansteuerung
* Interner DC/DC-Wandler -5V/10mA
* Low-Bat-Anzeige
* 3 Meßbereiche, 3 Wandlertypen
* 3 verschiedene Displaygrößen lieferbar
* Massebezogene Messungen möglich
* Lieferung inkl. Front- und Montagerahmen
* Abm. 13 mm Ziffernhöhe 67 x 43 x 15 mm
* Abm. 18 mm Ziffernhöhe 86 x 50 x 15 mm
* Abm. 50 mm Ziffernhöhe 188 x 89 x 15 mm

BESTELLBEZEICHNUNG (Lieferung inkl. Montagerahmen)

3½ stelliges DVM, 13 mm Ziffernhöhe                     EA 4110-13NA
3½ stelliges DVM, 18 mm Ziffernhöhe                     EA 4110-18NA
3½ stelliges DVM, 50 mm Ziffernhöhe                     EA 4110-50NA

Hier können Sie sofort das komplette Datenblatt EA 4110 im PDF-Format laden.

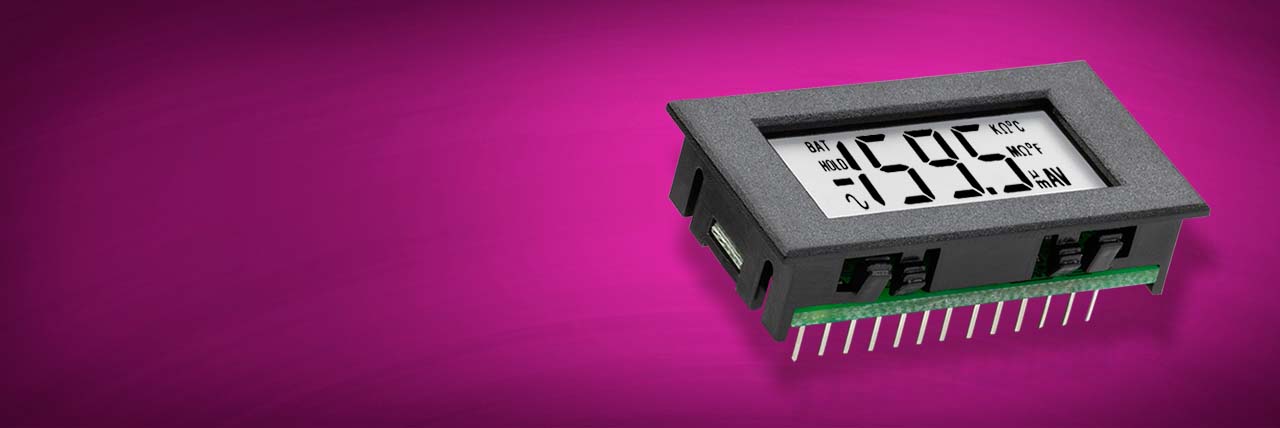

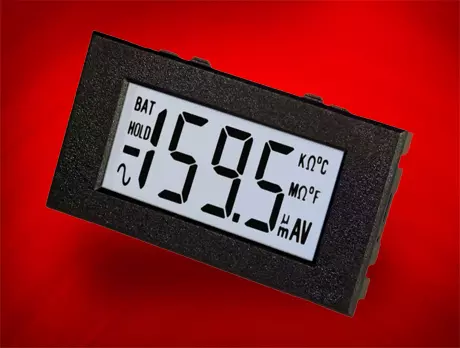

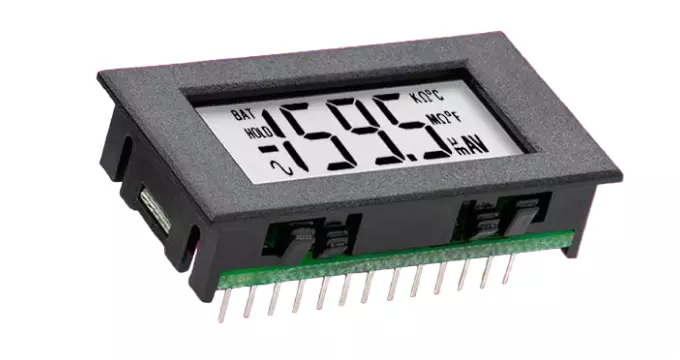

* Universal Low Power DVM
* Integrierter Snap-In Rahmen zur Montage
* Differenzmeßeingang ±200mV
* Ri > 100MOhm
* Betriebsspannung 9V/180µA od. 5V/3mA
* Dezimalpunkte, Dimensionsangaben
* Interner Negativwandler für 5V Betrieb
* Meßeingang an Masse möglich (im 5V Betrieb)
* Abmessungen 44 x 24 x 10 mm

BESTELLBEZEICHNUNG inkl. Snap-In Rahmen

3½ stelliges DVM Modul                       EA VK-1000V5
Steckadapter für EA VK-1000V5           EA 9401
Steckadapter für EA VK-1000V5           EA 9401-S

Hier können Sie sofort das komplette Datenblatt EA VK-1000V5 im PDF-Format laden.

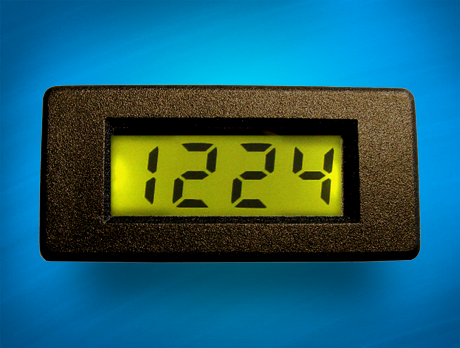

* Sehr geringe Abmessungen 30 x 14 x 11 mm


* inkl. LED-Beleuchtung, abschaltbar


* Autozero, Autopolarität

* Messbereich ±200mV


* Dezimalpunkte ansteuerbar


* Massebezogene Messung (nur bei 3-7V)


* Integrierter Snap-in Rahmen

BESTELLBEZEICHNUNG inkl. Snap-In Rahmen

3½ stelliges Micro-DVM-Modul, 3-7V/15V               EA 4011-ASBL

Hier können Sie sofort das komplette Datenblatt EA 4011 im PDF-Format laden.

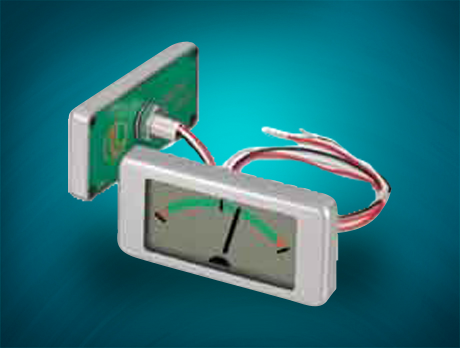

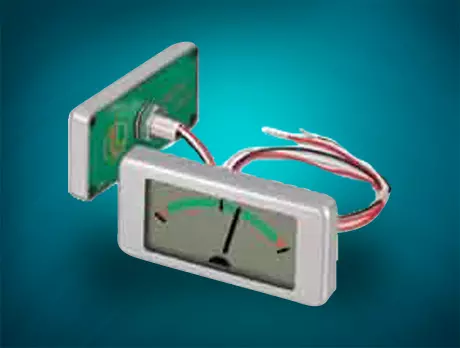

* Statische kontrastreiche LCD-Anzeige

* Eingang 0..+1V mit Massebezug

* Einfachste Montage

* 5..12V/6mA Versorgung

* Betriebstemperatur 0..+50°C

* Abmessungen 44 x 22 mm

BESTELLBEZEICHNUNG

9-Segment LCD Zeiger                      EA 4080-1710

Hier können Sie sofort das komplette Datenblatt EA 4080-1710 im PDF-Format laden.

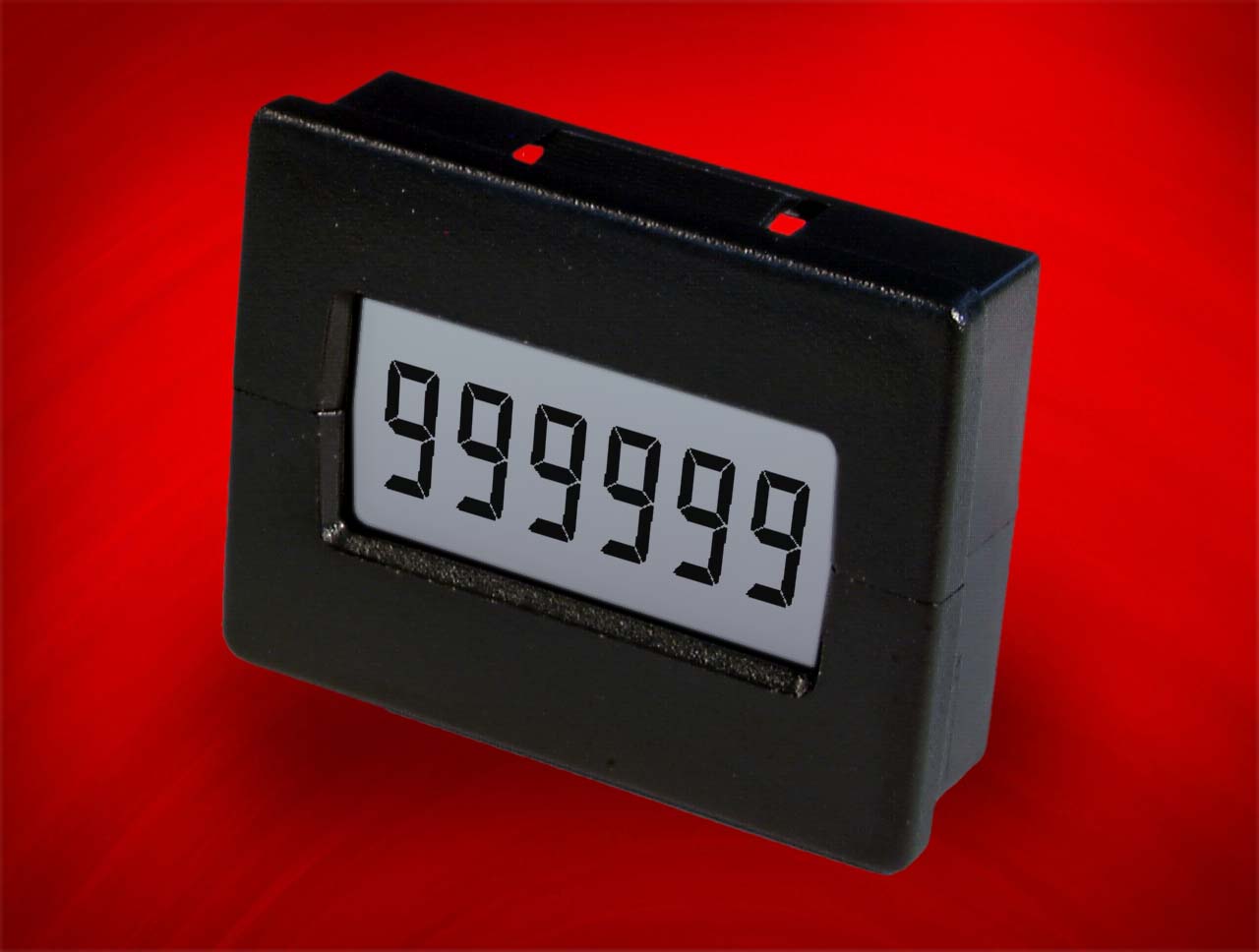

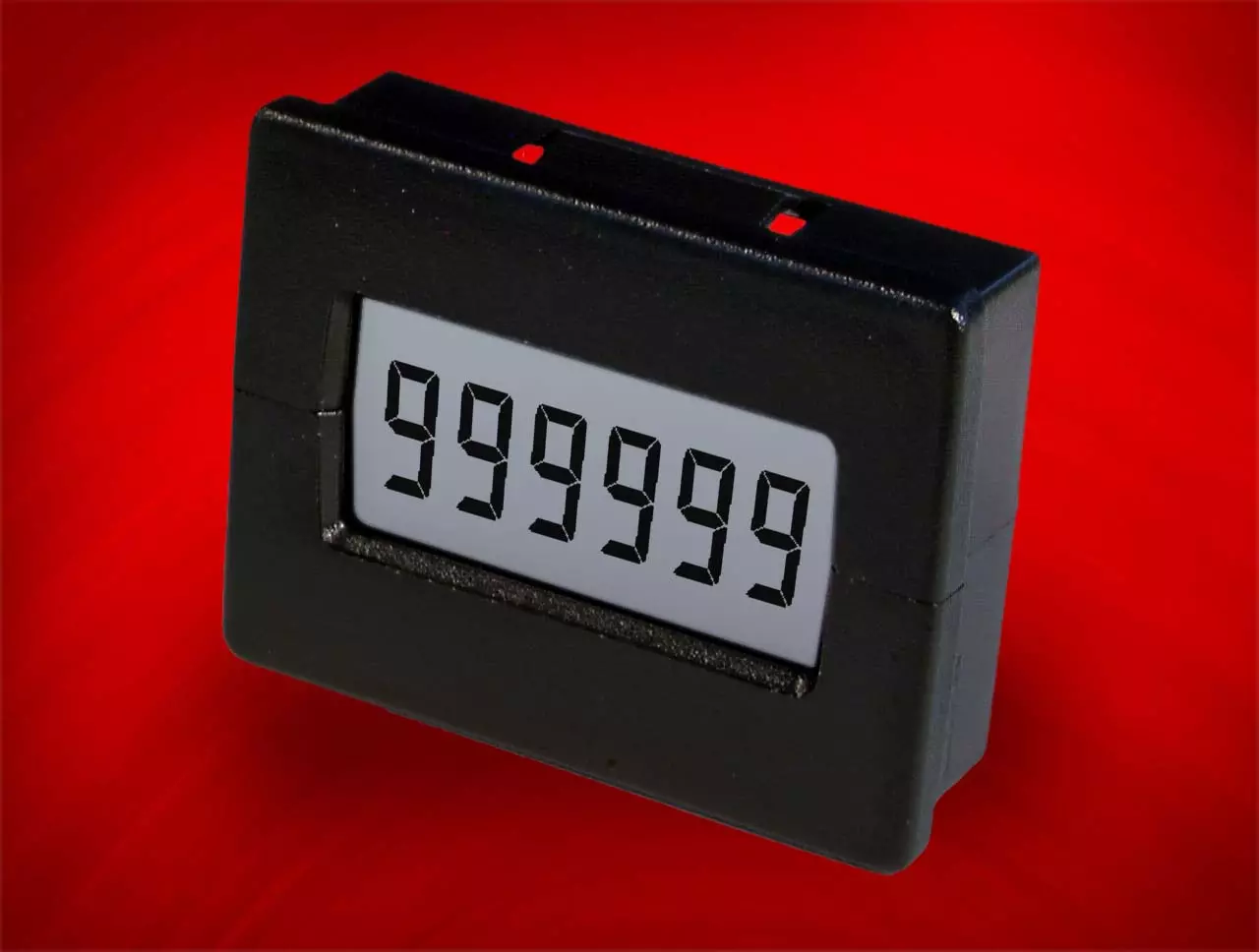

* Schmitt-Trigger Zähleingang
* Zählfrequenz bis max. 10kHz
* Impulsübernahme bei neg. Flanke
* Reset aktiv Low-Puls min. 15ms
* 2-teiliger Snap-In Rahmen 30,5x23,5mm
* Vor-/Rückeingang (nur EA 2022-N)
* Abmessungen 28 x 18 x 6,5mm

BESTELLBEZEICHNUNG inkl. Snap-In Rahmen

Miniaturzähler 6 stellig                        EA 2021-N
Miniaturzähler, Vor-/Rückversion          EA 2022-N
Frontrahmen für Snap-In Montage        EA 021

Hier können Sie sofort das komplette Datenblatt EA 2021-N im PDF-Format laden.

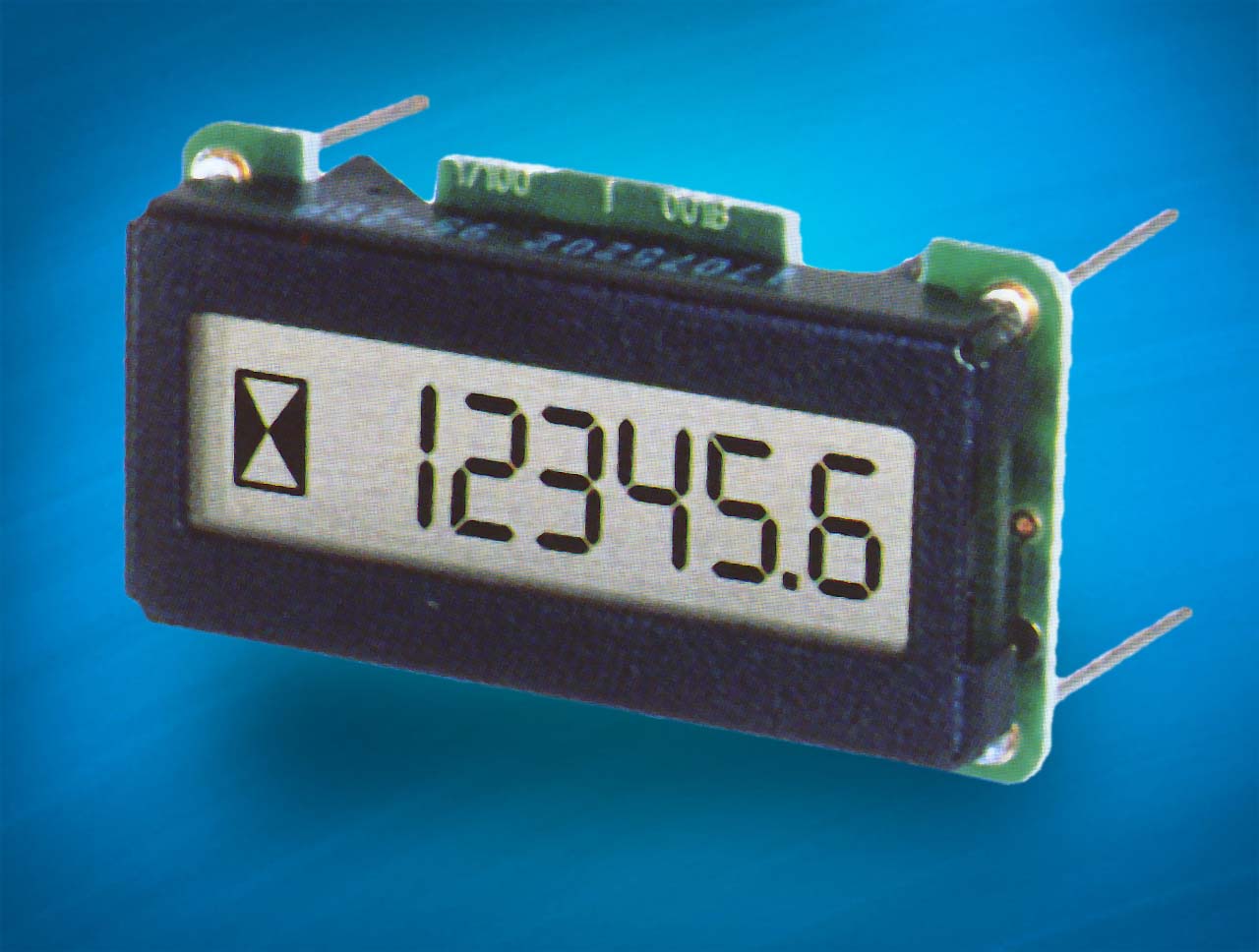

* Zählerstand bleibt min. 25 Jahre erhalten
* Ziffernhöhe 5mm oder 7mm
* ohne und mit Beleuchtung
* Zählfrequenz bis max. 500Hz
* Reset Eingang
* Übernahme bei H/L-Flanke
* Abmessungen 33 x 18mm (EA 2070-5xxx)
* Abmessungen 39 x 25mm (EA 2070-7xxx

BESTELLBEZEICHNUNG

EEPROM Zähler 5mm                       EA 2070-5112
EEPROM Zähler 7mm mit LED-Bel.    EA 2070-7114

Hier können Sie sofort das komplette Datenblatt EA 2070 im PDF-Format laden.

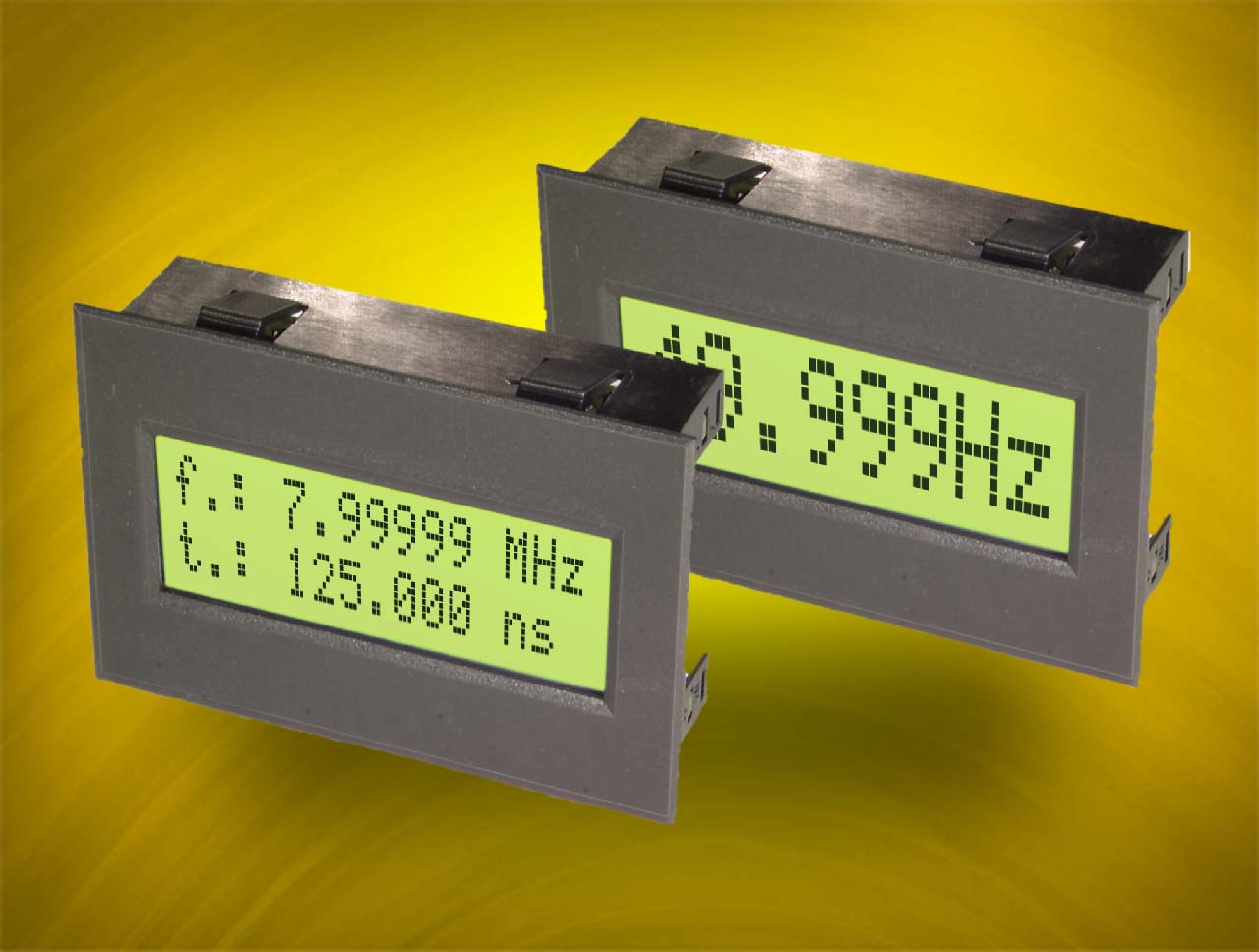

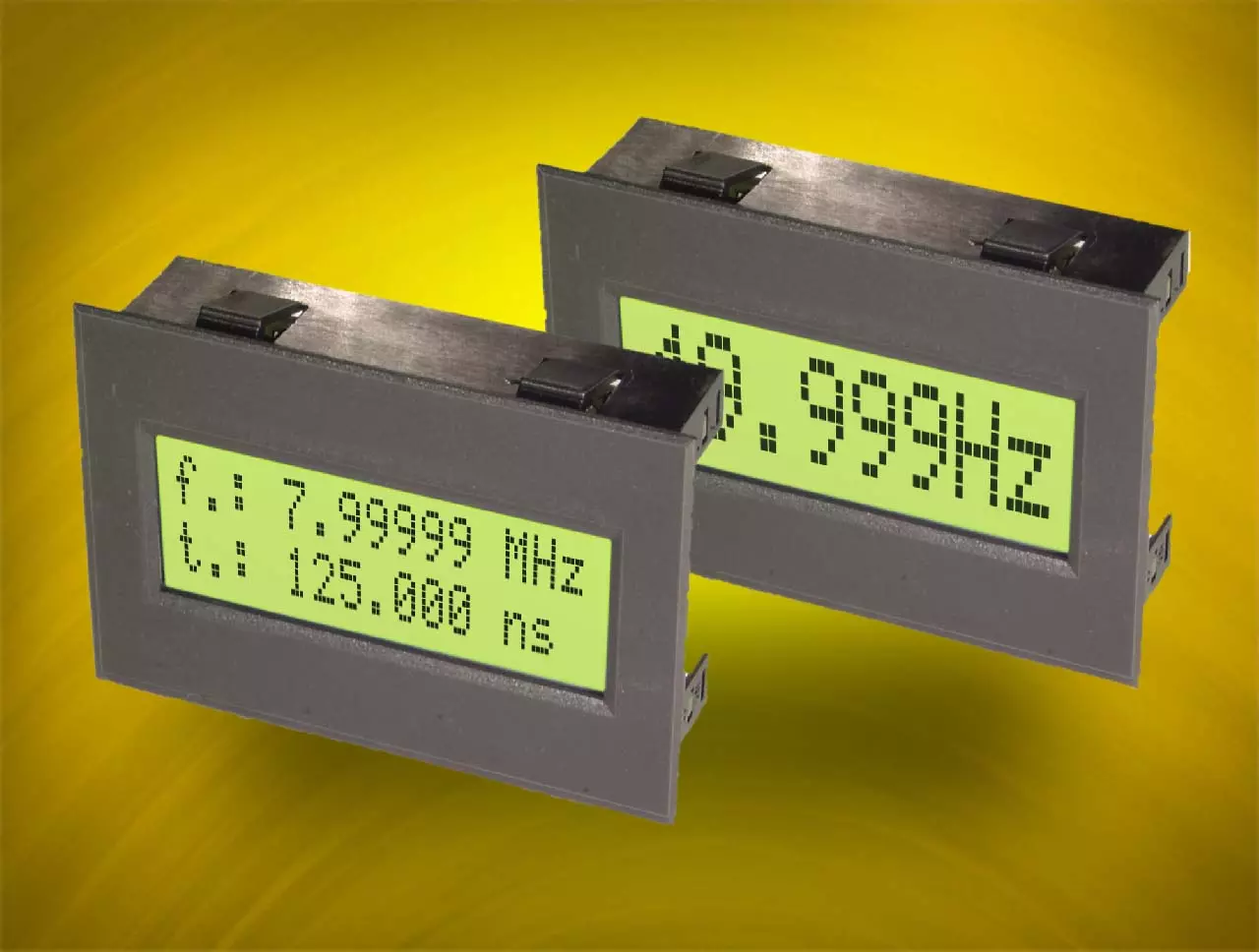

* RS-232 Interface zum Auslesen



* CMOS Schmitt-Trigger-Zähleingänge
* Messbereich 0,0025Hz .. 40MHz



* Automatische Bereichswahl



* EA 6533-8: 8-st. für Frequenz ODER Periode



* EA 6533-16: 16-st. für Frequenz UND Periode



* Ziffern 11,48mm (-8) bzw. 6,68mm (-16)



* 5V oder optional 9..35V Versorgung



* inkl. LED-Beleuchtung gelb/grün



* inkl. Snap-In Gehäuse für Frontplatteneinbau



* Abmessungen 77 x 54 x 22 mm

BESTELLBEZEICHNUNG inkl. Snap-In

8 stelliger Frequenz/Periodendauerzähler
       EA 6533-8


16 stelliger Frequenz/Periodendauerzähler
     EA 6533-
16


Hier können Sie sofort das komplette Datenblatt für beide Typen EA 6533 im PDF-Format laden.

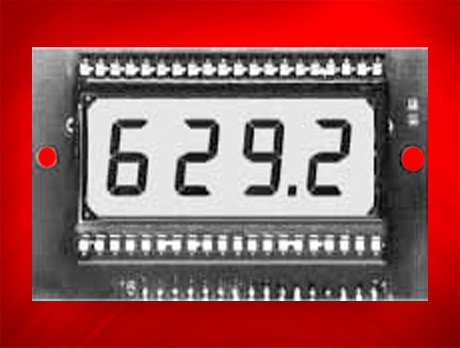

* CMOS Schmitt-Trigger-Eingang bis 2MHz

* Prog. Torzeiten für Frequenzzähler 10µs-1000s

* Prog. Torzeiten für Tourenzähler 6µs-600s

* Quarzzeitbasis: 100kHz ±5ppm

* Dezimalpunktansteuerung, Übertragausgang
* Überlaufanzeige durch Doppelpunkte
* Voreilende Nullenunterdrückung
* Abm. 13 mm Ziffernhöhe 67 x 43 x 15 mm
* Abm. 18 mm Ziffernhöhe 86 x 50 x 15 mm


* Abm. 50 mm Ziffernhöhe 188 x 89 x 15 mm

BESTELLBEZEICHNUNG inkl. Frontrahmen

4 stelliger Frequenzzähler, 13mm              EA 6110-13FA

4 stelliger Frequenzzähler, 18mm              EA 6110-18FA

4 stelliger Frequenzzähler, 50mm              EA 6110-50FA

Vorteilermodul (1 bis 10.0000.000)           EA 9110-T
PLL-Multiplikator (1 bis 10.000)                 EA 9110-M

Hier können Sie sofort das komplette Datenblatt EA 6110 im PDF-Format laden.
