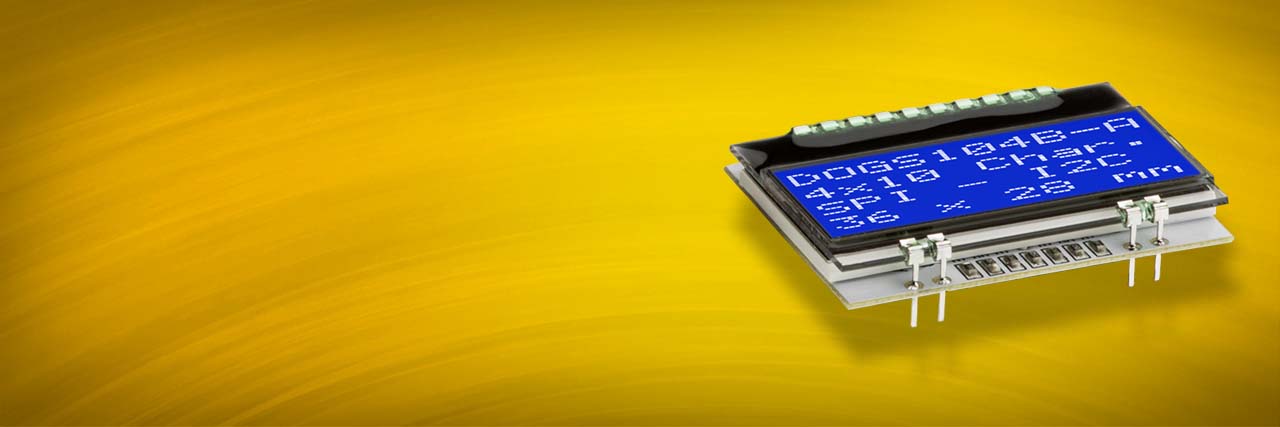

Chip-On-Glass LCD-Displays Grafik und Text, SPI, I²C

Kleine, sparsame Displays

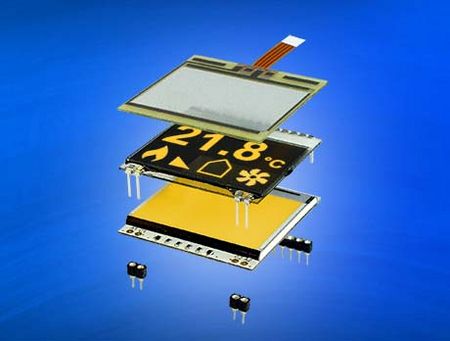

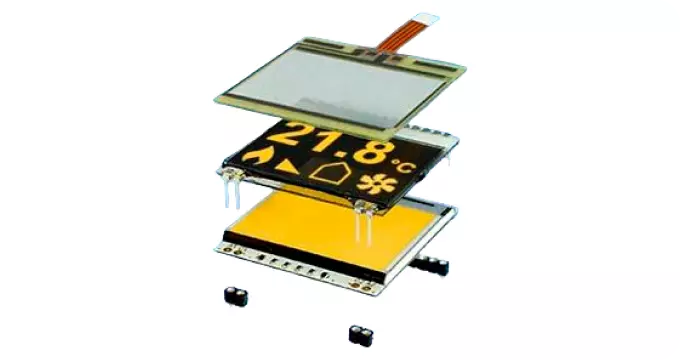

1. Wählen Sie aus 12 verschiedenen Größen aus

2. Kombinieren Sie mit verschiedenen Beleuchtungen

3. Fügen Sie bei Bedarf ein Touchpanel hinzu

Grafik 1,7" bis 3,9"
Text 1x8 bis 4x20 Zeichen
Beleuchtungen in weiß, gelb/grün, blau, amber, RGB…
SPI Interface
I²C-Bus Interface
3,3V
lowpower ab 150µA
mit Pins für die Montage

Testboard Applikationsbeispiele Kaufen

Alle Varianten ab 1 Stück

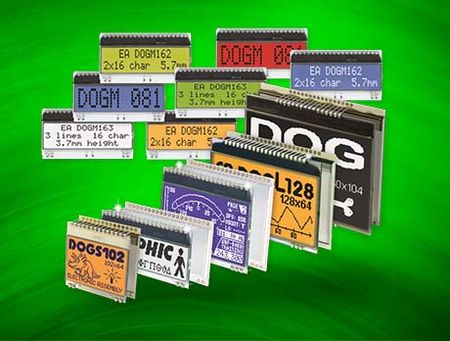

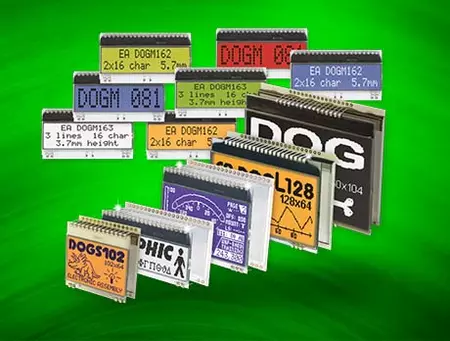

Zur Zeit sind 12 verschiedene Displaygrößen lieferbar, jeweils mit den verschiedenen, farbigen Beleuchtungen.

Text Displays

1x8, 2x10, 2x16, 3x16, 4x10, 4x16, 4x20 Zeichen

Grafik Displays

102x64, 132x32, 128x64, 160x104, 240x64, 240x128 Pixel

COG Displays mit SPI als Farbvarianten ab 1 Stück

Bestellbezeichnung	Version	typ.	Datenblatt Display	Kontroller	Hinweis
EA DOGM081-A	Text 1x8	250µA	Textdisplay	ST7036

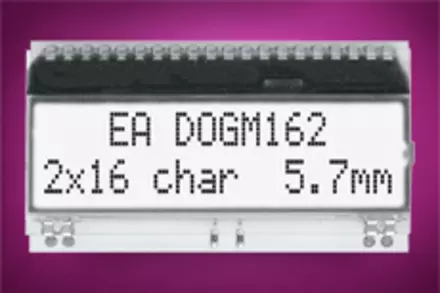

EA DOGM162-A	Text 2x16
EA DOGM163-A	Text 3x16
EA DOGS104-A	Text 4x10/2x10	440µA	DOGS104-A	SSD1803A	auch I²C
EA DOGS164-A	Text 4x16/2x16	440µA	DOGS164-A		auch I²C
EA DOGM204-A	Text 4x20	250µA	DOGM204-A		auch I²C
EA DOGS102-6	102x64 - 1,7"	250µA	DOGS102-6	UC1701
EA DOGM132-5	132x32 - 2,1"	140µA	DOGM132-5	ST7565
EA DOGM128-6	128x64 - 2,3"	270µA	DOGM128-6	ST7565
EA DOGM240-6	240x64 - 3,6"	500µA	DOGM240-6	UC1611s	auch I²C
EA DOGL128-6	128x64 - 2,8"	320µA	DOGL128-6	ST7565
EA DOGXL160-7	160x104 - 3,3"	700µA	DOGXL160-7	UC1610	auch I²C
EA DOGXL240-7	240x128 - 3,9"	900µA	DOGXL240-7	UC1611s	auch I²C

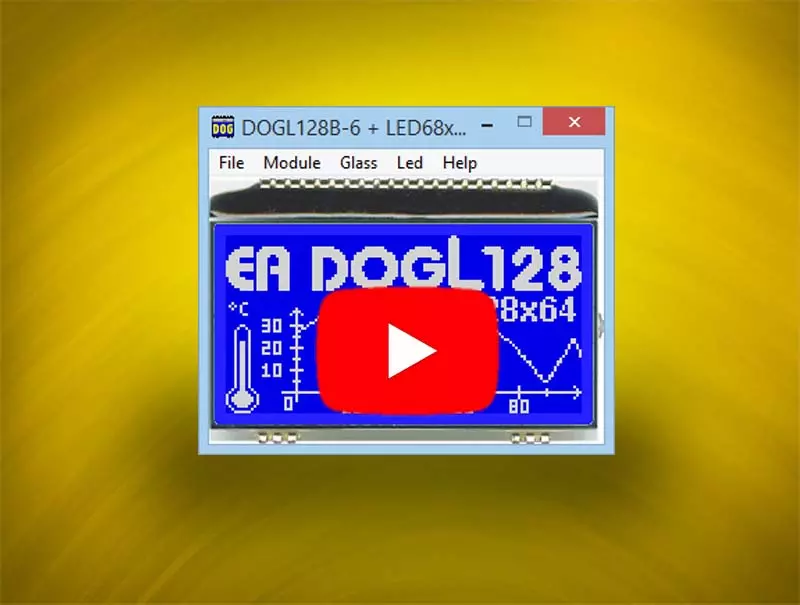

Simulation unter Windows

Als Orientierungshilfe in der Vielzahl der verschiedenen Displays und Farben erleichtert Ihnen der DOG-Simulator die Auswahl:

Alle Displays (Text und Grafik) sowie alle Beleuchtungsoptionen können am Bildschirm simuliert werden

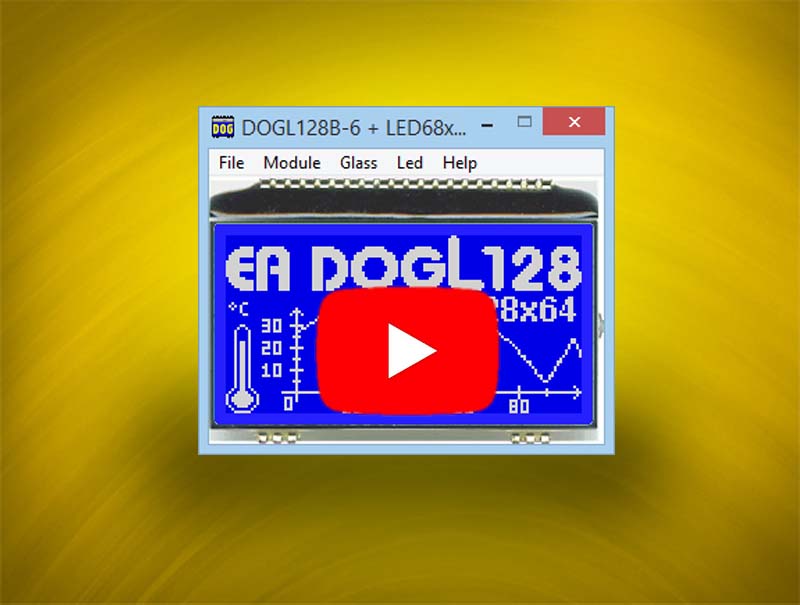

Video für DOG Display Simulation unter Windows

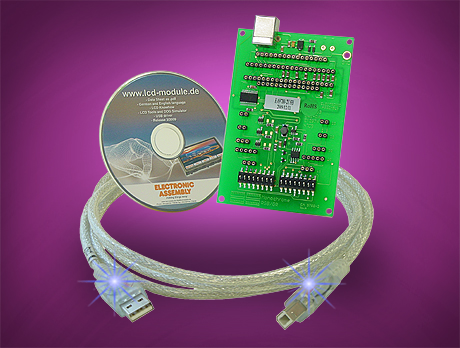

Testboard für alle DOG Displays

Auf dem Testboard EA 9780-4USB können dann später alle Module mit und ohne Beleuchtung eingesteckt werden. Die Displays zeigen sofort den Text / die Bilder vom Simulator - ohne zusätzlichem Entwicklungsaufwand.

Zusätzlich kann die Beleuchtung geschaltet werden.
Dies ermöglicht auf einfachste Weise einen realistischen Testbetrieb; ohne Softwareaufwand und ohne Adaptierhardware.
Sofort und kinderleicht. Das ist einzigartig am Markt.

Simulator und USB-Testboard für EA DOG Displays Text und Grafik

Arduino meets DOG

So einfach kann die Ansteuerung eines Displays sein. Arduino macht es uns vor.

Für einige Displays aus der EA DOG-Serie bieten wir deshalb Unterstützung bei der Inbetriebnahme mit einem Arduino Board an. Darin enthalten sind Sketches, Libraries, Dokumentation, EAGLE *.brd und *.sch Files.

In unserem Lieferprogramm halten wir auch Leerplatinen vor.

Hier finden Sie eine Tabelle als Übersicht.

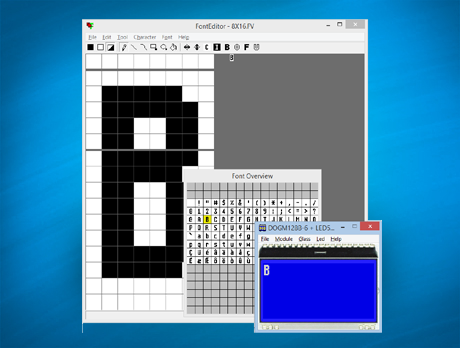

Zeichensätze und Fonteditor

Unter der Bestellbezeichnung EA USBSTICK-FONT sind eine Reihe Zeichensätze lieferbar, welche für die Grafik-Displays der EA DOG-Serie optimiert wurden. Diese Zeichensätze sind beliebig editier- und erweiterbar.

Ein komfortabler Fonteditor ermöglicht zusätzlich Zeichensätze aus den Windows Schriften zu generieren. Mühelos erstellen Sie auch kyrillische, griechische oder arabische Zeichensätze.
 Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an. Die Export-Funktion erstellt Quelltexte für C- und Basic-Compiler. Zusammen mit der Testplatine EA 9780-2USB wird ein beliebiger Text live auf dem aufgesteckten Display angezeigt. 

Auch eine Konvertiersoftware für Bilder im *.bmp Format wird mitgeliefert.

FAQ - Fragen und Antworten zu DOG Displays mit SPI

Fragen und kurze leicht verständliche Antworten zu DOG Displays mit SPI

Welche Größen und Farben sind für DOG Chip-On-Glass Displays verfügbar?

DOG Chip-On-Glass Displays sind in 12 verschiedenen Größen erhältlich, die sich ideal für unterschiedliche Anwendungen eignen. Zusätzlich können Sie aus einer Vielzahl von Beleuchtungsoptionen wählen, darunter bis zu 7 verschiedene Farben wie weiß, gelb/grün, blau, amber und RGB. Diese Flexibilität ermöglicht es Ihnen, bis zu 23 verschiedene Kombinationen von Display und Beleuchtung zu erstellen. Die Displays sind flach und stromsparend, was sie besonders attraktiv für den Einsatz in energieeffizienten Anwendungen macht. Die Kombination aus verschiedenen Größen und Farben bietet eine maßgeschneiderte Lösung für spezifische Anforderungen.

Wie kann ich ein DOG Display mit einem Arduino Board betreiben?

Die Inbetriebnahme eines DOG Displays mit einem Arduino Board ist einfach und wird durch umfassende Unterstützung erleichtert. Es stehen Sketches, Libraries und Dokumentationen zur Verfügung, die den Entwicklungsprozess vereinfachen. Darüber hinaus werden EAGLE *.brd und *.sch Files bereitgestellt, um die Integration zu unterstützen. Diese Ressourcen ermöglichen es Ihnen, das Display schnell und effizient in Ihre Projekte zu integrieren. Der unkomplizierte Prozess zeigt, wie einfach die Ansteuerung eines Displays sein kann, und macht die DOG-Serie besonders attraktiv für Entwickler.

Welche Vorteile bietet der DOG-Simulator bei der Auswahl von Displays?

Der DOG-Simulator ist ein wertvolles Tool, das Ihnen hilft, die richtige Display- und Beleuchtungskombination auszuwählen. Er ermöglicht es, alle verfügbaren Displays und Beleuchtungsoptionen am Bildschirm zu simulieren, was die Entscheidungsfindung erheblich erleichtert. Mit dem Simulator können Sie die Darstellung von Text und Grafiken in Echtzeit sehen, ohne zusätzlichen Entwicklungsaufwand. Dies spart Zeit und Ressourcen, da Sie die optimale Lösung für Ihre spezifischen Anforderungen finden können. Der Simulator ist einzigartig auf dem Markt und bietet eine benutzerfreundliche Möglichkeit, die Vielfalt der DOG-Displays zu erkunden.

Welche Funktionen bietet die Testplatine EA 9780-4USB für DOG Displays?

Die Testplatine EA 9780-4USB ist ein praktisches Werkzeug, um DOG Displays mit und ohne Beleuchtung zu testen. Sie ermöglicht es, die Module einfach einzustecken und sofort den Text oder die Bilder vom Simulator anzuzeigen, ohne zusätzlichen Software- oder Hardwareaufwand. Die Beleuchtung kann ebenfalls geschaltet werden, was einen realistischen Testbetrieb ermöglicht. Diese Funktionalität macht die Testplatine zu einem unverzichtbaren Hilfsmittel für Entwickler, die ihre Displays vor der endgültigen Integration testen möchten. Die einfache Handhabung und der sofortige Betrieb sind wesentliche Vorteile dieser Testlösung.

Welche Möglichkeiten gibt es, Zeichensätze für DOG Grafik-Displays zu erstellen?

Für DOG Grafik-Displays sind unter der Bestellbezeichnung EA USBSTICK-FONT eine Reihe von Zeichensätzen verfügbar, die speziell für diese Serie optimiert wurden. Diese Zeichensätze sind editier- und erweiterbar, was eine hohe Flexibilität bietet. Ein komfortabler Fonteditor ermöglicht es, Zeichensätze aus Windows-Schriften zu generieren und sogar kyrillische, griechische oder arabische Zeichensätze zu erstellen. Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an, während die Export-Funktion Quelltexte für C- und Basic-Compiler erstellt. Diese Funktionen bieten eine umfassende Lösung für die Anpassung und Erstellung von Zeichensätzen.

Warum ist DISPLAY VISIONS die beste Wahl für DOG Chip-On-Glass Displays mit SPI?

DISPLAY VISIONS bietet eine breite Palette an DOG Chip-On-Glass Displays mit SPI, die durch ihre Vielseitigkeit und Anpassungsfähigkeit überzeugen. Mit einer Auswahl von 12 verschiedenen Größen und bis zu 7 Beleuchtungsfarben können Kunden die perfekte Lösung für ihre spezifischen Bedürfnisse finden. Der einzigartige DOG-Simulator und die Unterstützung bei der Inbetriebnahme mit Arduino Boards erleichtern die Integration erheblich. Darüber hinaus bietet DISPLAY VISIONS umfassende Ressourcen wie Testplatinen und editierbare Zeichensätze, die den Entwicklungsprozess unterstützen. Diese Kombination aus Produktvielfalt, Benutzerfreundlichkeit und technischer Unterstützung macht DISPLAY VISIONS zur besten Wahl für DOG Displays.

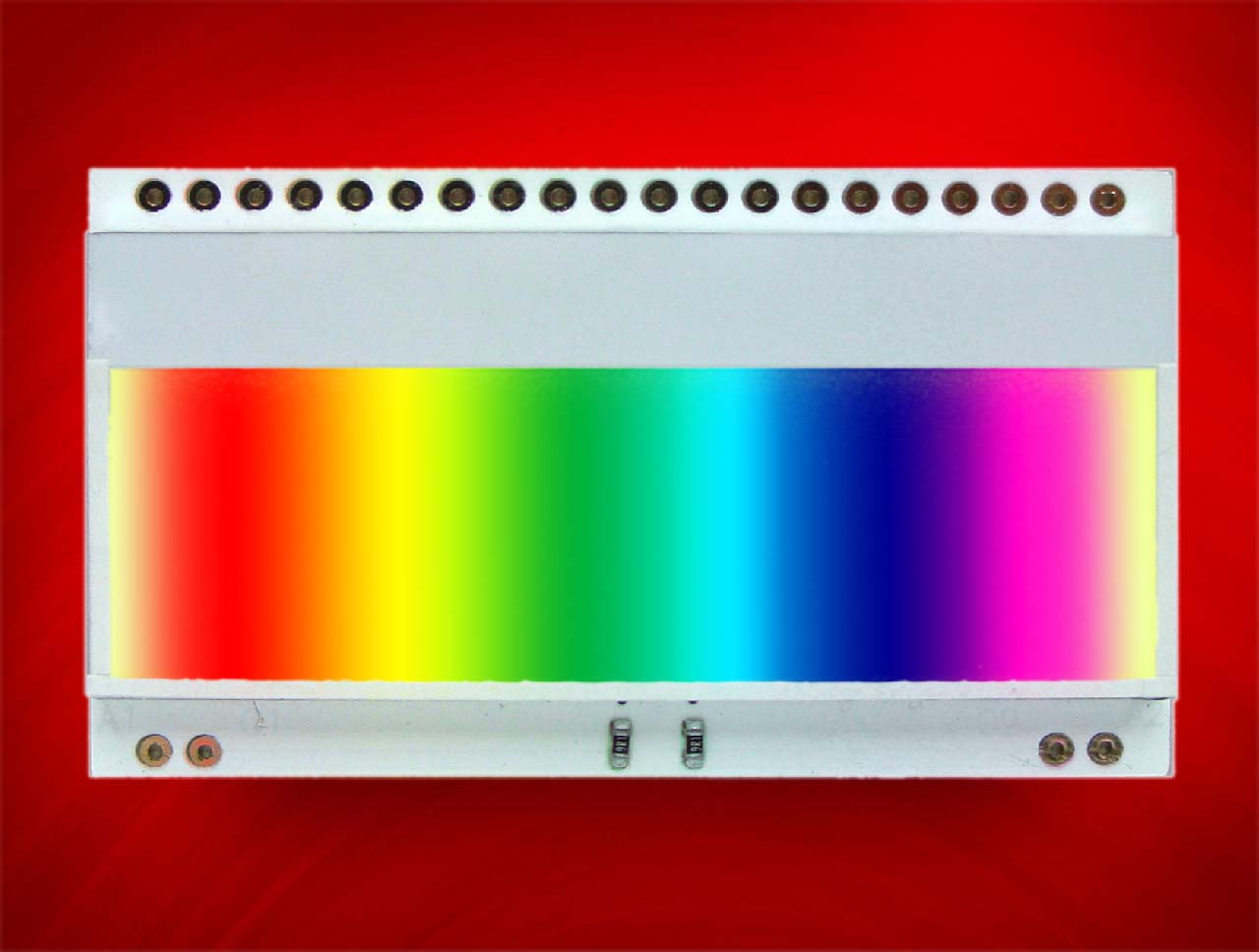

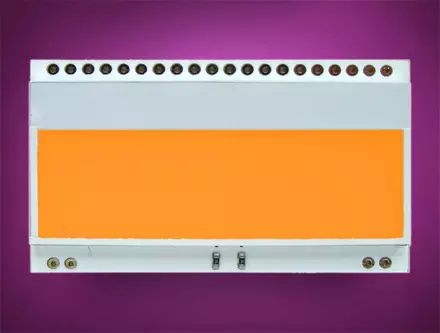

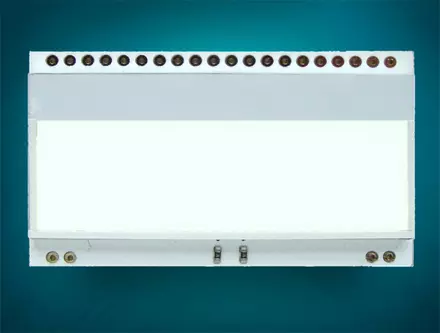

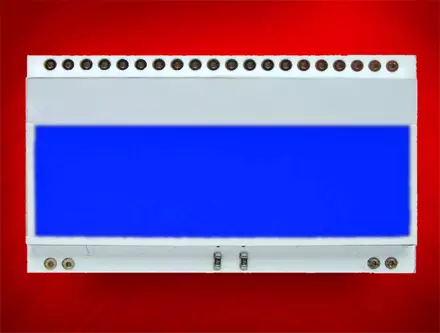

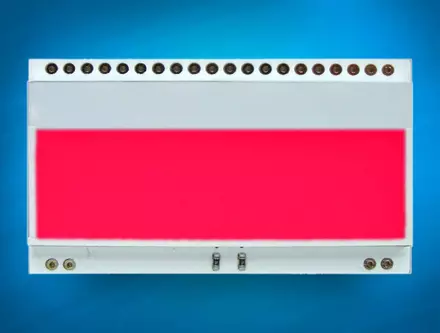

Beleuchtung

Als Hintergrundbeleuchtung stehen bis zu 7 verschiedene Farben zur Verfügung!
Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so bis zu 23 verschiedene Kombinationen denkbar.
