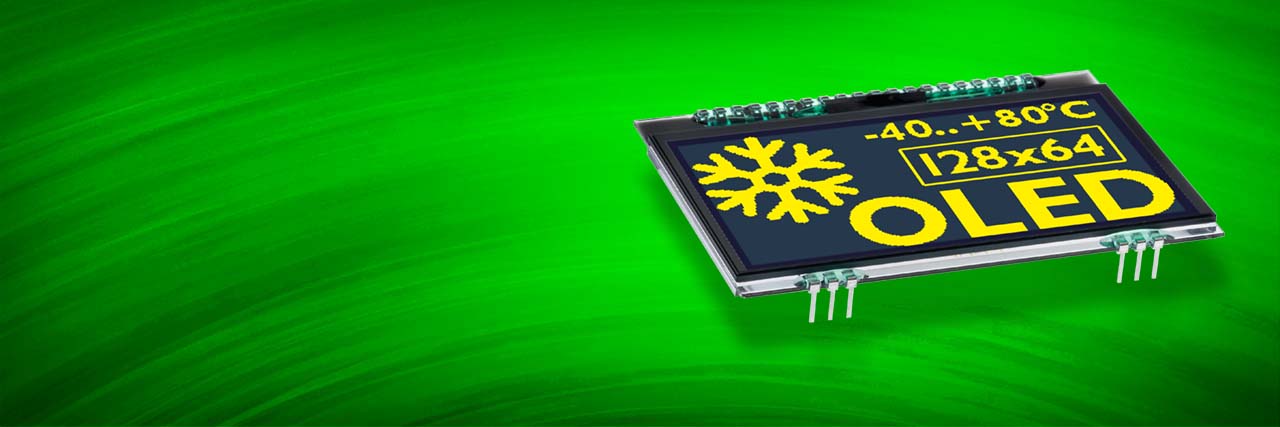

OLED Displays für die Industrie, hell und langlebig
OLED -40..+80°C
Die weltweit erste OLED Displayfamilie mit Pins ist erhältlich! Von 2,0" bis 2,9" mit Pins im Raster 2,54mm ermöglichen nicht nur einen schnellen und problemlosen Musteraufbau, sondern helfen auch in der Serienfertigung weil keine teure Konstruktion für die Montage erforderlich ist.
Auch alle weiteren Features überzeugen:
- Top. -40..+80°C
- von eiskalt bis glühend heiß
- extrem weiter Blickwinkel von über 170°
- Kontrast > 1:1000
- Reaktionszeit typ. 10µs - auch noch bei -40°C
Alle Versionen verfügen über ein SPI und I²C Bus Interface.
| OLED-Displays mit Pins | |||||||
|---|---|---|---|---|---|---|---|
| Bestellbezeichnung | Diagonale | Auflösung | Abmessungen in mm | Farbe | Datenblatt | Shop | |
| EA OLEDS102-6GGA | 1,7" | 102x64 | 39x38x3,3 | mit Schutzglas | gelb |  | |
| EA OLEDS102-6LGA | 39x38x2,1 | o. Schutzglas | |||||
| EA OLEDS102-6LWA | 39x38x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDM128-6GGA | 2,3" | 128x64 | 55x43x3,3 | mit Schutzglas | gelb | | |
| EA OLEDM128-6LGA | 55x43x2,1 | o. Schutzglas | |||||
| EA OLEDM128-6LWA | 55x43x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDL128-6GGA | 2,9" | 128x64 | 68x51x3,3 | mit Schutzglas | gelb | | |
| EA OLEDL128-6LGA | 68x51x2,1 | o. Schutzglas | |||||
| EA OLEDL128-6NGA | 68x51x1,8 | Hintergrund silber | |||||
| EA OLEDL128-6LWA | 68x51x2,1 | weiß o. Schutzglas | weiß | ||||
| EA OLEDM204-GGA | 2,0" | 4x20 / 2x20 | 61x26x3,3 | mit Schutzglas | gelb | | |
| EA OLEDM204-LGA | 61x26x2,1 | o. Schutzglas | |||||
| EA OLEDM204-LWA | 61x26x2,1 | weiß o. Schutzglas | weiß | ||||

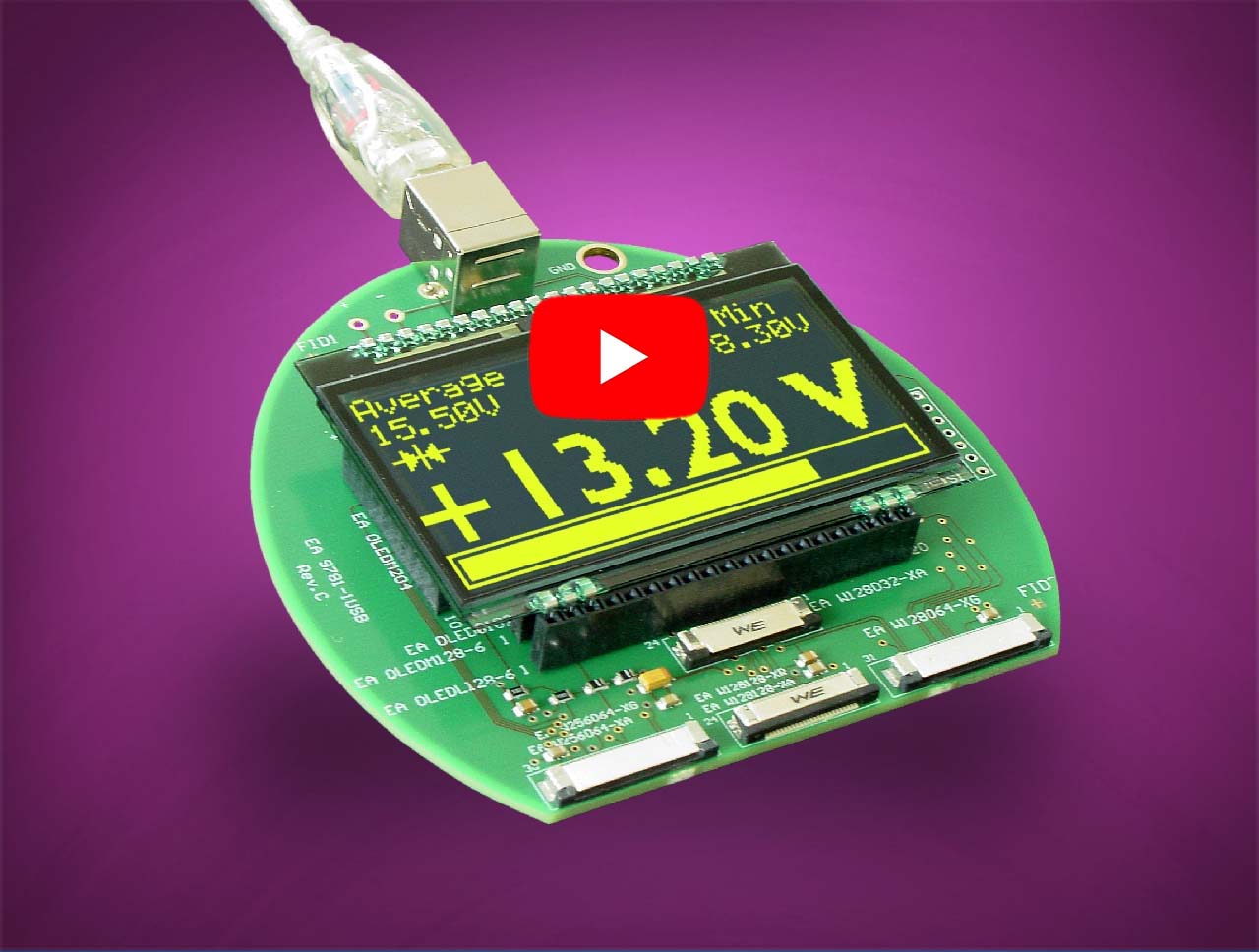

OLED Schnelltest über USB
So schnell haben Sie noch nie ein Display in Betrieb genommen!
Mit dem Testboard EA 9781-2USB.
Testboard an den PC anschließen, USB-Treiber installieren und Display einstecken. Schon erscheinen mehrere Testbilder auf dem Display.
Eigene Bilder (monochrom) werden per Drag&Drop-Operation kinderleicht angezeigt.
Das SPI Interface des Displays ist herausgeführt und kann jederzeit mit dem eigenen µC-System verbunden werden.
Download OLED-Simulator
Datenblatt für EA 9781-2USB und Simulator
Problemloser Dauerbetrieb

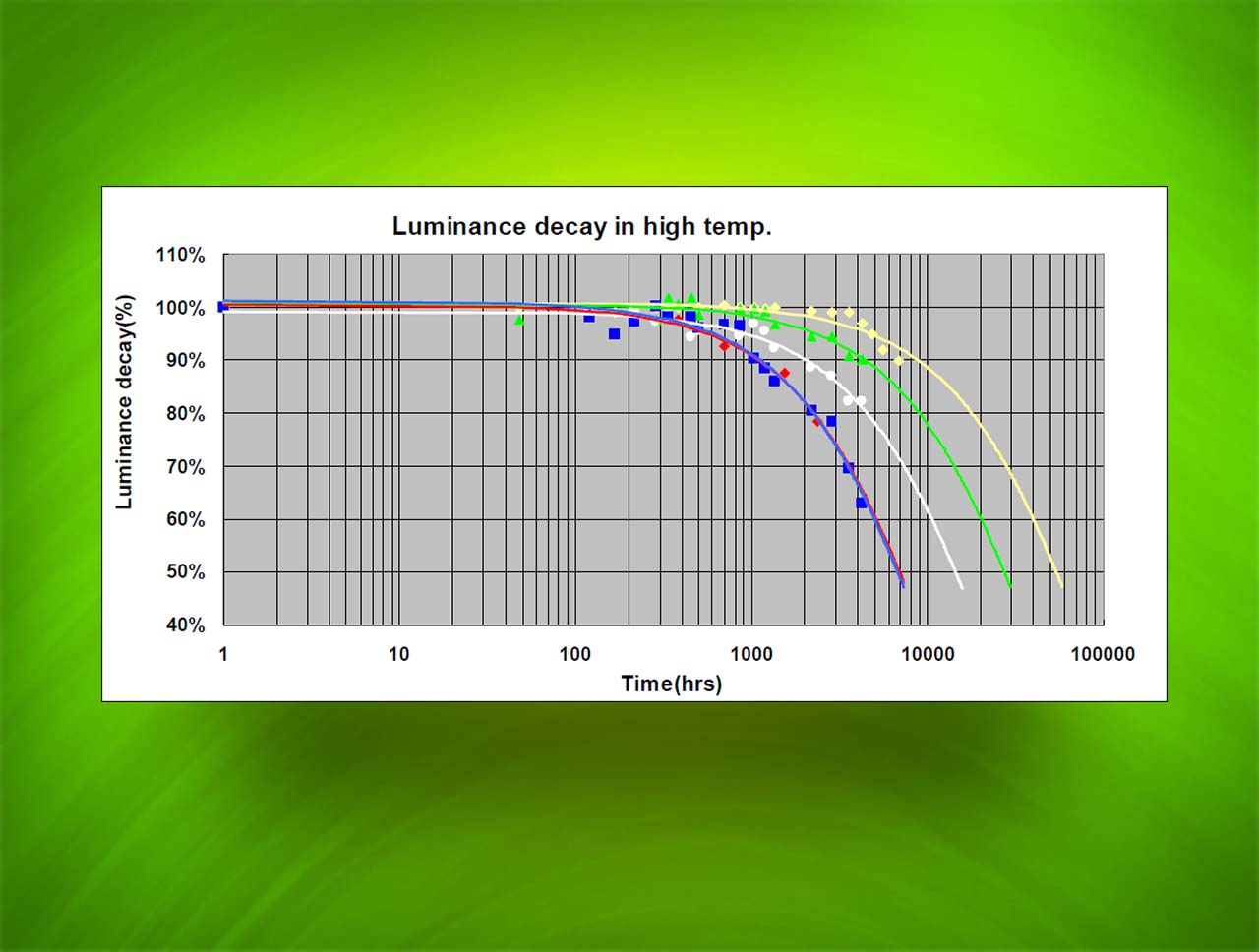

Endlich lassen sich die neuen OLED-Displays von der Firma DISPLAY VISIONS auch in industrielle Applikationen verbauen. Dank neuer, patentierter OLED-Technologie erreichen die Displays je nach Leuchtfarbe und Umgebungstemperatur eine Lebensdauer von 30.000 bis zu 100.000 Stunden!

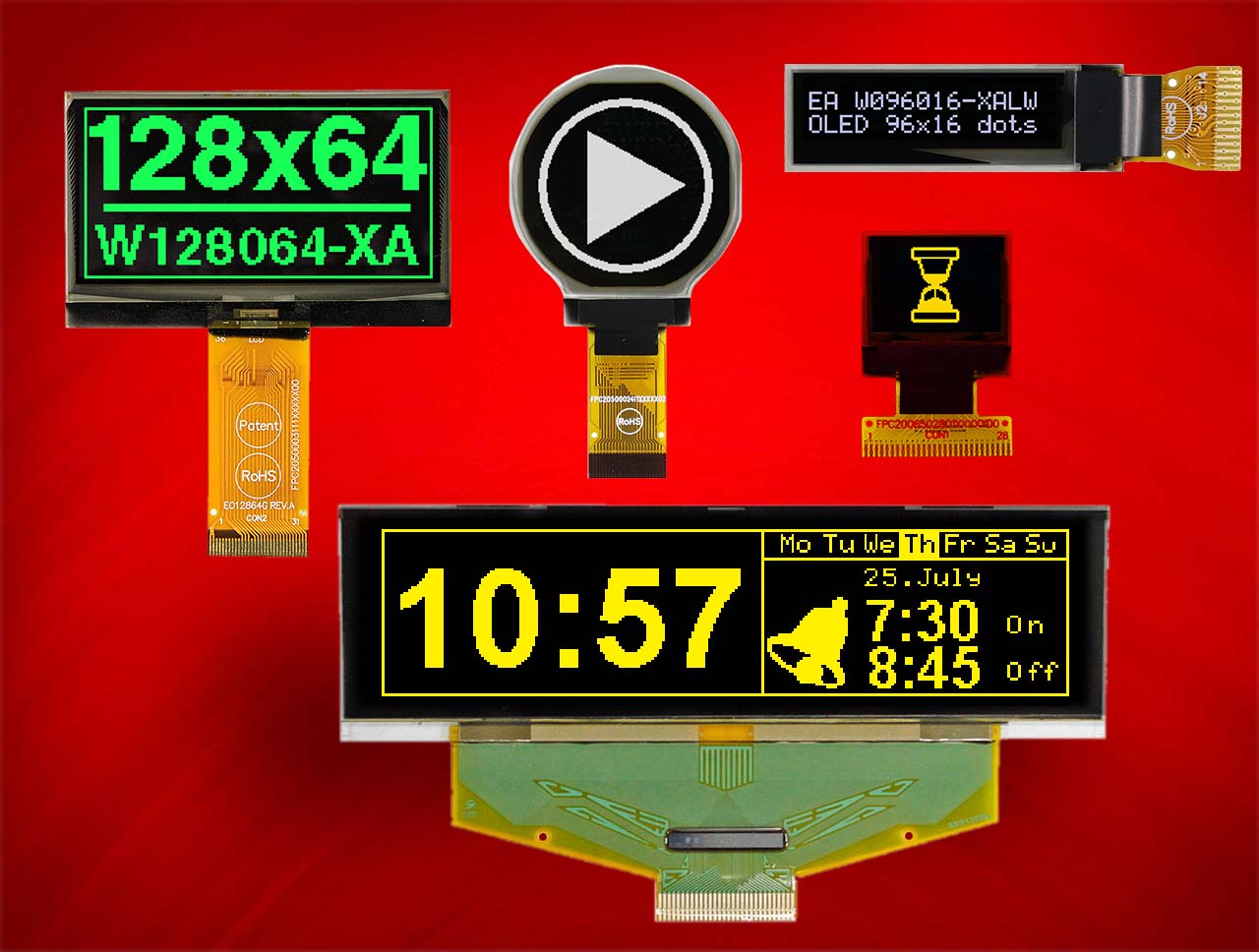

Kleine Grafikdisplays mit Flexkabel
Ob rund, ob quadratisch oder extrem klein mit nur 29x9mm, für kompakte Handheld Anwendungen spielen die neuen OLED Displays von DISPLAY VISIONS ihre Vorteile voll aus: stromsparend, kompakt und für einen extrem weiten Temperaturbereich von -40..+80°C geeignet.
Die Anbindung erfolgt seriell an ein beliebiges 3,3V System. Dank integriertem Kontroller und Initialisierungsbeispielen lassen sich Meßwerte, Grafiken und Icons schnell und kontrastreich darstellen.
OLED-Grafikdisplays mit Flexkabel | ||||||
|---|---|---|---|---|---|---|
| Bestellbezeichnung | Diagonale | Auflösung | Abmessungen in mm | Farbe | Datenblatt | Shop |
| EA W064048-XALW | 0,66" | 64x48 | 18,46x18,1 | weiß | | |
| EA W064048-XALG | gelb | |||||
| EA W096016-XALW | 0,84" | 96x16 | 29,1x9,2 | weiß | | |
| EA W096016-XBLW | ||||||
| EA W128128-XRLB | 1,18" rund | 128x128 | 36,98x41,23 | blau | | |
| EA W128128-XRLG | gelb | |||||
| EA W128128-XRLW | weiß | |||||
| EA W128128-XALW | 1,5" | 128x128 | 33,8x36,5 | weiß | | |
| EA W128128-XALG | gelb | |||||
| EA W128032-XALW | 2,2" | 128x32 | 62x24 | weiß | | |
| EA W128032-XALG | gelb | |||||
| EA W128064-XALW | 2,42" | 128x64 | 60,5x37 | weiß | | |
| EA W128064-XALG | gelb | |||||
| EA W128064-XALE | grün | |||||
| EA W256064-XALW | 3,12" | 256x64 | 88x27,8 | weiß | | |
| EA W256064-XALG | gelb | |||||
| EA W256064-XALE | grün | |||||
| EA W256064-XGLG | 5,5" | 256x64 | 146x45 | gelb | | |

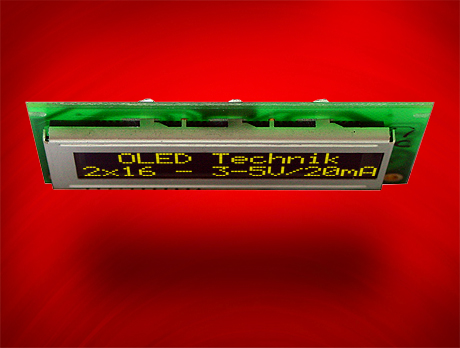

Textdisplays 2x8..4x20
Mit dem bekannten 4-Bit und 8-Bit Interface sind die neuen OLED-Displays ganz ähnlich dem HD44780 Standard.
.
| OLED-Displays - Text | |||||
| Bestellbezeichnung | Zeilen x Zeichen | Zeichenhöhe in mm | Abmessungen in mm | Farbe | Shop |
| EA W082-XLG | 2x8 | 5,5 | 58x32 | Gelb | |
| EA W162-X3LG | 2x16 | 5,5 | 80x36 | Gelb | |
| EA W162-X3LW | Weiss | | |||
| EA W162-X9LG | 2x16 | 5,5 | 85x36 | Gelb | |
| EA W162-XLG | 2x16 | 5,5 | 84x44 | Gelb | |
| EA W162-XBLG | 2x16 | 8,9 | 122x44 | Gelb | |
| EA W162-XBLW | Weiss | | |||
| EA W202-XLG | 2x20 | 5,5 | 116x37 | Gelb | |
| EA W204-XLG | 4x20 | 4,75 | 98x60 | Gelb | |
| Datenblatt oled.pdf | |||||
Englisch, Japanisch, Europäisch, Kyrillisch
Endlich sind alle wichtigen Zeichensätze dieser Welt bereits als Standard integriert: Englisch, Japanisch, Europäisch und Kyrillisch. Gerade in den kalten, ost-europäischen Ländern bieten sich die neuen OLED-Displays als perfekte Lösung an: volle Funktion samt kyrillischen Zeichen. Und eine schnelle Anzeige selbst bei eisigen Temperaturen von -40°C. Auch für die Lebensdauer sind die kalten Temperaturen kein Problem.
OLED mit USB, RS-232 und PCAP
Brandneu im Angebot sind unsere grafikfähigen OLED-Displays mit USB-Anschluss und integriertem Touchpanel. Sie können als vollwertige Bedieneinheit oder als reine Anzeige verwendet werden.
Neben weiteren seriellen Interfaces wie RS-232, SPI und I²C sind auch einige digitale und analoge Ein- wie Ausgänge onboard. Damit können auch einfache Steuerungen mit festgelegten Bildschirminhalten realisiert werden. Aktuell in 2 Größen verfügbar mit 2,9" mit 82x67x21mm und 1,7" mit 55x54x21mm.
EA PLUGL128-6GTC OLED mit Touch, ZIFF-Stecker
EA PLUGL128-6GTCZ OLED mit Touch, ZIFF-Stecker und Schraubklemmen und 26-pol. IDC Stecker für I/O's
EA PLUGS102-6GTC OLED mit Touch, ZIFF-Stecker
EA PLUGS102-6GTCZ OELD mit Touch, ZIFF-Stecker und Schraubklemmen und 26-pol. IDC Stecker für I/O's
Die Montage erfolgt denkbar einfach durch frontseitiges Einkleben in die Frontplatte - quer oder hochkant. Datenblatt.
FAQ - Fragen und Antworten zu OLED Displays
Fragen und kurze leicht verständliche Antworten zu OLED Displays
Welche Vorteile bieten OLED Displays mit Pins im Raster 2,54mm?
OLED Displays mit Pins im Raster 2,54mm ermöglichen einen schnellen und problemlosen Musteraufbau. Sie sind besonders vorteilhaft in der Serienfertigung, da keine teure Konstruktion für die Montage erforderlich ist. Diese Displays sind in verschiedenen Größen von 2,0" bis 2,9" erhältlich. Die einfache Integration und der geringe Aufwand bei der Montage machen sie zu einer idealen Wahl für viele Anwendungen. Zudem bieten sie eine hohe Lebensdauer und sind für einen weiten Temperaturbereich geeignet.
Wie funktioniert die Inbetriebnahme eines OLED Displays mit dem Testboard EA 9781-2USB?
Die Inbetriebnahme eines OLED Displays mit dem Testboard EA 9781-2USB ist sehr einfach. Man schließt das Testboard an den PC an und installiert den USB-Treiber. Danach wird das Display eingesteckt und es erscheinen automatisch mehrere Testbilder. Eigene Bilder können kinderleicht per Drag&Drop angezeigt werden. Diese einfache Handhabung ermöglicht eine schnelle und effiziente Nutzung der Displays.
Welche Lebensdauer haben die OLED Displays von DISPLAY VISIONS?
Die OLED Displays von DISPLAY VISIONS erreichen je nach Leuchtfarbe und Umgebungstemperatur eine Lebensdauer von 30.000 bis zu 100.000 Stunden. Diese hohe Lebensdauer wird durch die neue, patentierte OLED-Technologie ermöglicht. Selbst bei extremen Temperaturen von -40°C bis +80°C bleibt die Lebensdauer stabil. Dies macht sie besonders geeignet für industrielle Anwendungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
Welche Schnittstellen bieten die neuen OLED Displays mit Touchpanel?
Die neuen OLED Displays mit Touchpanel bieten eine Vielzahl von Schnittstellen. Neben dem USB-Anschluss sind auch serielle Interfaces wie RS-232, SPI und I²C verfügbar. Zudem sind einige digitale und analoge Ein- und Ausgänge onboard. Diese Vielfalt an Schnittstellen ermöglicht eine flexible Integration in verschiedene Systeme und Anwendungen. Sie können sowohl als Bedieneinheit als auch als reine Anzeige verwendet werden.
Welche Vorteile bieten die OLED Displays von DISPLAY VISIONS für kalte Umgebungen?
Die OLED Displays von DISPLAY VISIONS sind ideal für kalte Umgebungen geeignet. Sie bieten volle Funktionalität selbst bei eisigen Temperaturen von -40°C. Die schnellen Reaktionszeiten von typischerweise 10µs bleiben auch bei niedrigen Temperaturen voll erhalten. Zudem sind alle wichtigen Zeichensätze, einschließlich kyrillischer Zeichen, integriert. Dies macht sie besonders attraktiv für Anwendungen in kalten, ost-europäischen Ländern.
