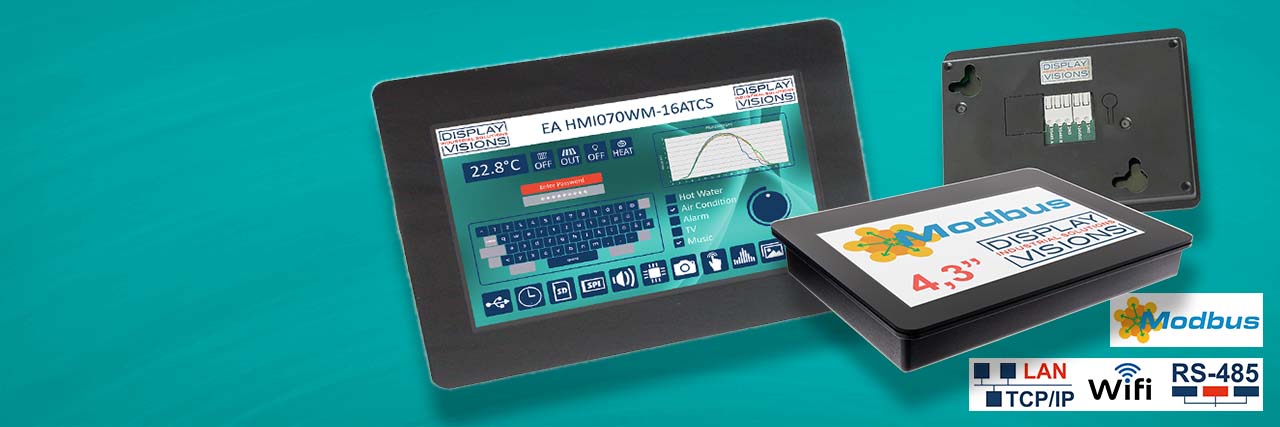

HMI Modbus Bedieneinheiten

EA HMI Serie



  • 2,8" bis 12" mit Touch
  • Modbus RTU/TCP
  • RS-485, LAN, WLAN/Wi-Fi
  • Brillante 1.000 cd/m²
  • WYSIWYG Tool (kostenfrei)
Wi-Fi LAN / TCP/IP RS 485

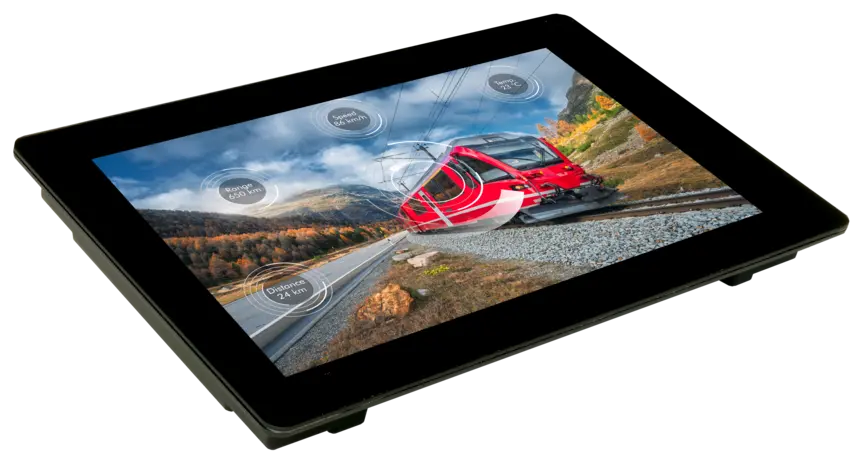

Modbus Bedieneinheit 2.8", 4.3" 7" und 12" mit Touchfunktion und Glasoberfläche

2,8" - 4,3" - 7" - 10" - 12" für Modbus RTU / TCP

Sofort einsatzbereit und kostengünstig: Brillante, helle Displays mit Touchpanel – auch für den Fernzugriff geeignet. Gestalten Sie Ihre individuellen Bildschirmseiten ganz einfach per Drag-and-Drop mit dem kostenlosen WYSIWYG-Tool „HMI-Designer“. Anschließend verknüpfen Sie die gewünschten Modbus-Register mit den Anzeigeelementen – und schon sehen Sie automatisch die richtigen Daten auf dem Display.

Die Displays unterstützen die Kommunikation mit über 20 verschiedenen SPS-Modellen, darunter Siemens Logo! (TCP), S7-200, S7-1200/1500, S7-300/400, Allen Bradley, Mitsubishi FX, Beckhoff, easyE4, Rockwell, Finder OPTA, Arduino, Schneider Electric Modicon, Teknic ClearCore und viele mehr.

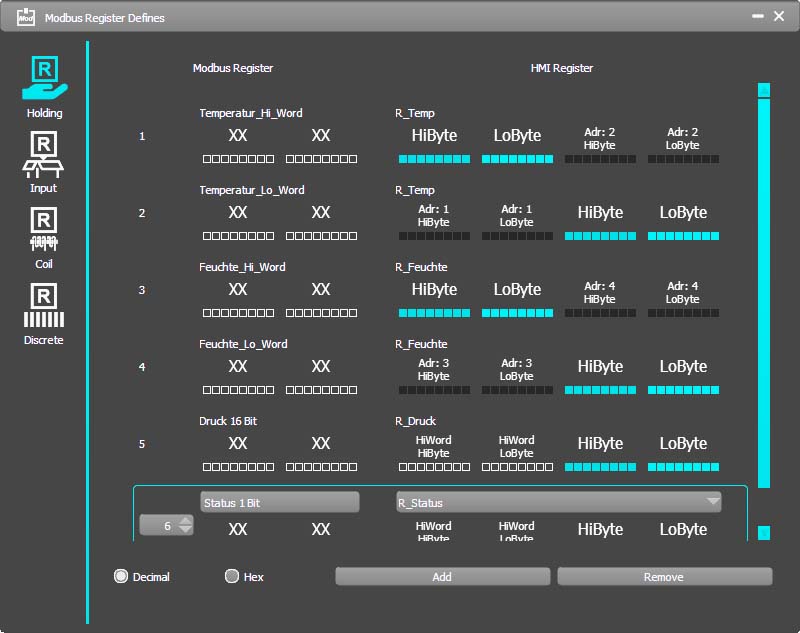

Freie Registerauswahl

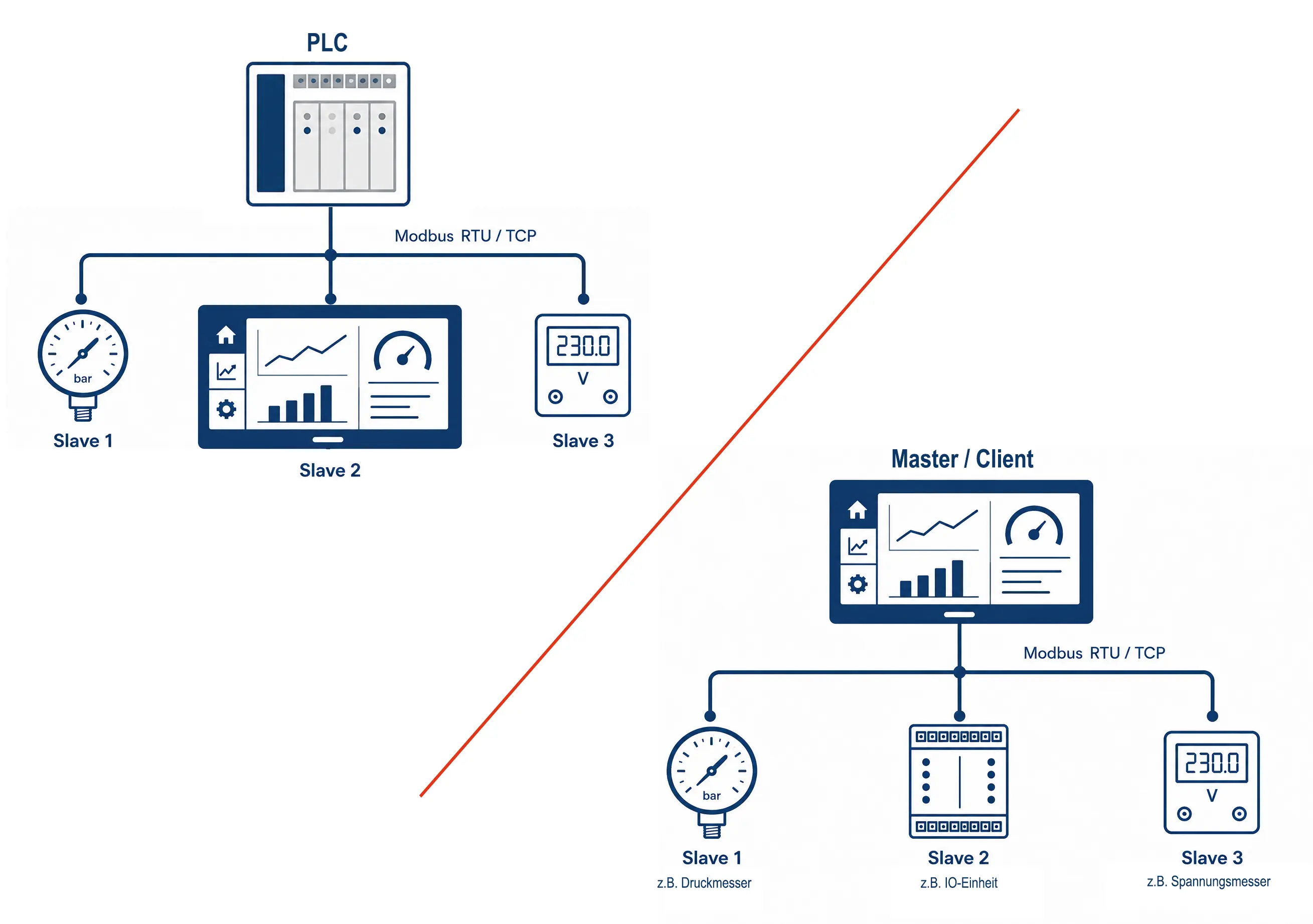

Das Modbusdisplay ist als Slave konfiguriert. Alle Modbus-Register können völlig frei Texten, Zahlen, Bargraf, Bildern etc. zugeordnet werden. Unterstützt werden Coil, Discrete, Input und Holding.

Selbst 32-Bit-Float Werte lassen sich elegant für Fliesskommaberechnungen übertragen.

Texte können als Festtexte hinterlegt oder auch Zeichen für Zeichen übertragen werden.

Berührungen von Touchfeldern werden z.B. als "Discrete Input" übertragen oder ändern direkt eine Bildschirmseite.

Modbus Register Holding, Input, Coil, Discrete

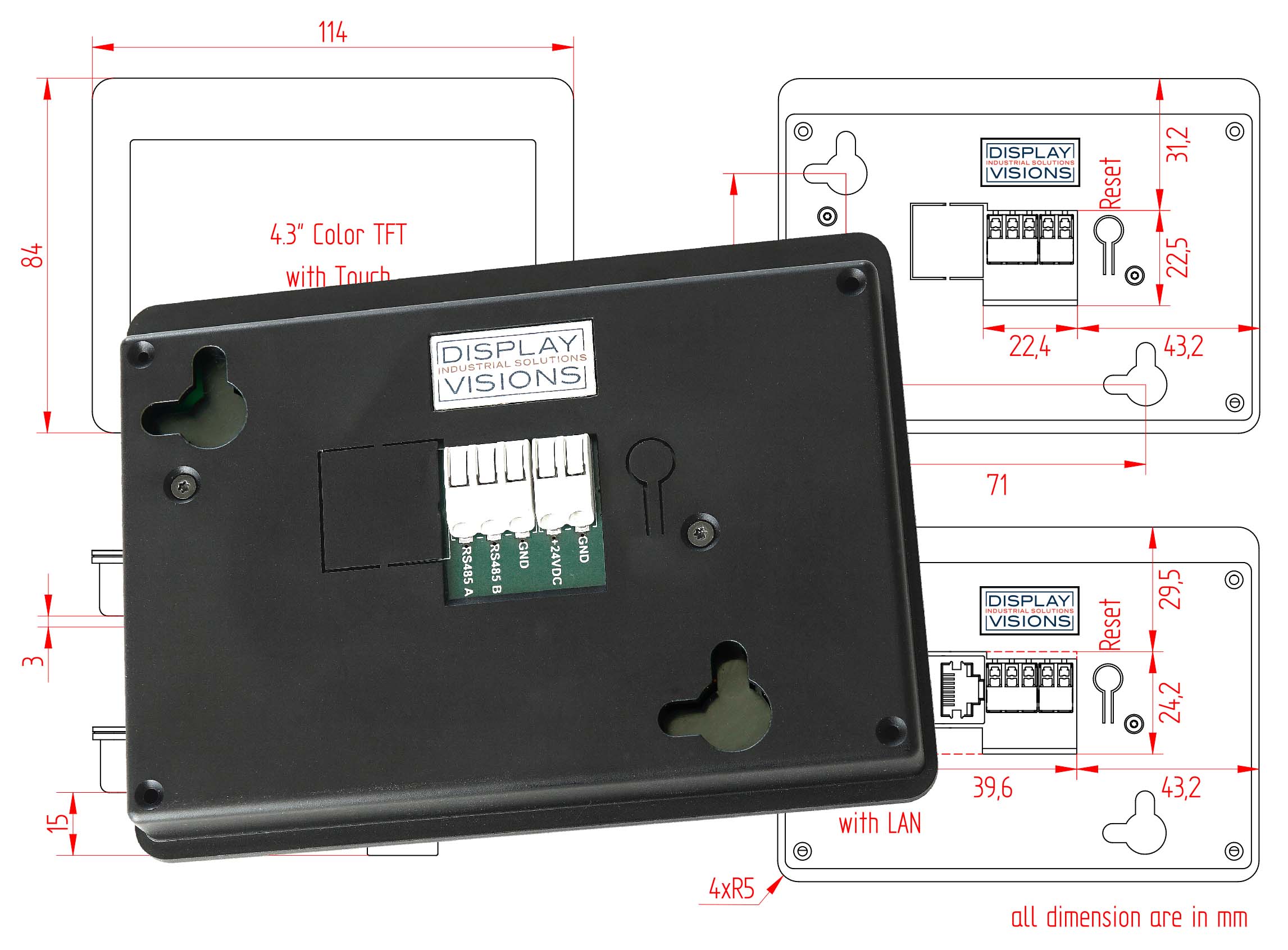

An die Wand oder in die Frontplatte?

Die Displays der HMI-Serie können sowohl an der Wand als auch in einer Frontplatte / Türe montiert werden.

Auf der Rückseite befinden sich die Anschlüsse; ohne Werkzeug werden hier die Kabel für Versorgungsspannung und Daten eingesteckt.

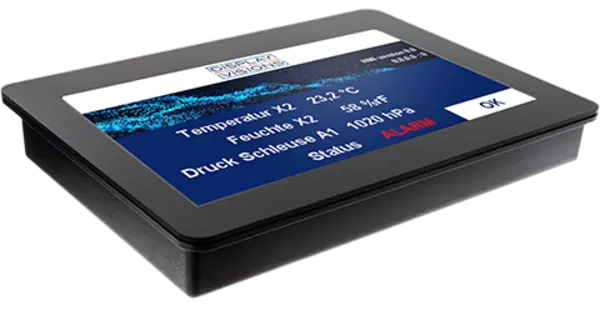

HMI mit Modbus zur Wandmontage und zum Frontplatteneinbau

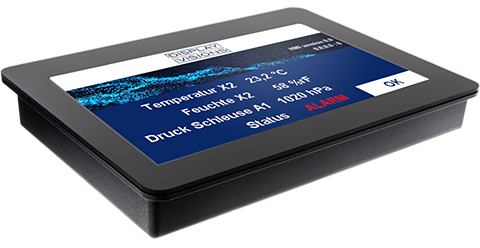

Preisgünstige all-inklusive HMI - Modbus

Diese neue Displayserie besteht aus hochwertigen Anzeigen, welche in beliebige SPS-Anlagen kinderleicht integriert werden können. Ohne weitere Zusatzkosten erhalten Sie modernste Displays für vielseitige Anwendungen - einfach zu integrieren und brillant in der Anzeige.

Wählen Sie aus 5 verschiedenen Größen aus - als Einbaulösung oder für die Wandmontage. Alle Displays wurden in Deutschland entwickelt und produziert. Der Support beinhaltet jederzeit einen direkten Ansprechpartner aus der Entwicklung inkl. Hilfestellung in der Programmierung.

Größe2,8"4,3"7"10,1"12,1"
Auflösung320x240480x2721024x6001280x8001280x800
Abmessungen84x58 mm114x84 mm190x125 mm260x185 mm290x194 mm
Wandmontagejajajajaja
Integrationjajajajaja
Helligkeit1.000 cd/m²
Blickwinkel170°
Touchpanelja, PCAP
Glasoberflächeja
Versorgungsspannung12-24 V
DisplayHochauflösendes IPS-Display, optisch gebondet

Applikationsbeispiele für Siemens, Beckhoff, Rockwell...

Unsere Touchpanel der HMI-Serie können direkt an alle Modbus-Master angeschlossen werden. Modbus TCP und Modbus RTU bieten viele SPS und Kleinsteuerungen von namhaften Herstellern. Wir haben 3 verschiedene heraus gepickt und stellen die Abindung und Inbetriebnahme anhand von Beispielen hier vor.

weiterlesen

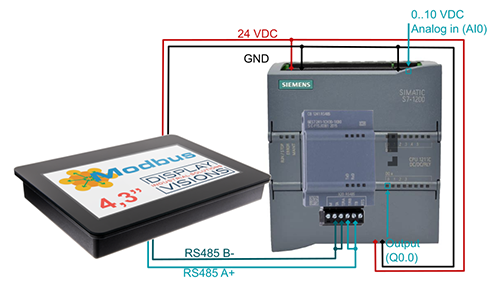

Applikationsbeispiel HMI Modbus an Siemens S7 Logo! und Beckhoff

Auf Wunsch übernehmen wir Ihr HMI-Design

Sie skizzieren uns Ihre Vorstellung der einzelnen Bildschirmseiten, liefern uns Bilder, Logos und die entsprechenden Modbus-Registeradressen, und wir übernehmen die Umsetzung im Display.

Zu Beginn erstellen wir Ihnen gerne kostenfrei eine kleine Testapplikation und Sie können sich währenddessen voll auf Ihre Kernkompetenz konzentrieren. Sobald Sie die komplette Spezifikation haben, kalkulieren wir gerne die Umsetzung.

weiterlesen
HMI GUI Programmierung für Modbus-SPS Anbindung

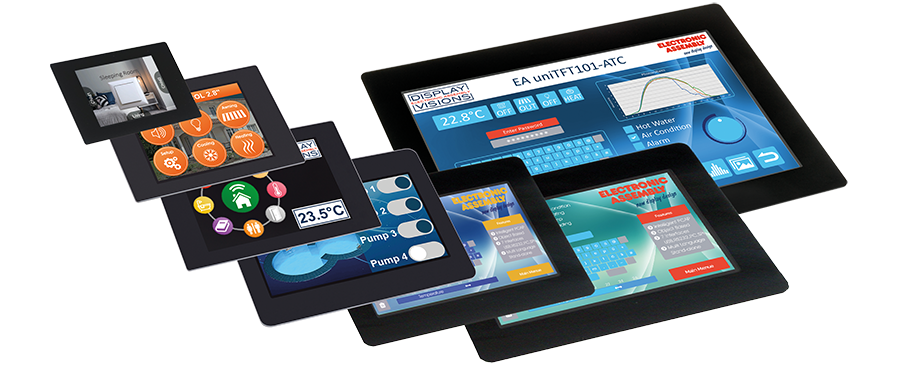

Weitere HMI zum Einbau mit USB, RS-232, SPI, I²C

Mächtige Grafikfunktionen zur Integration in Geräte mit eigenem µC bzw. embeddedd System. Inkl. Touchpanel. Erstellen Sie über einen kostenfreien WYSIWYG Editor Ihre Bildschirmseiten. Integrieren Sie elegante Animationen und schließen über diverse Ein- und Ausgänge Sensoren und Aktoren an.

1,5" - 2" - 2,8" - 3,5" - 4,3" - 5" - 7" - 10,1"

weiterlesen

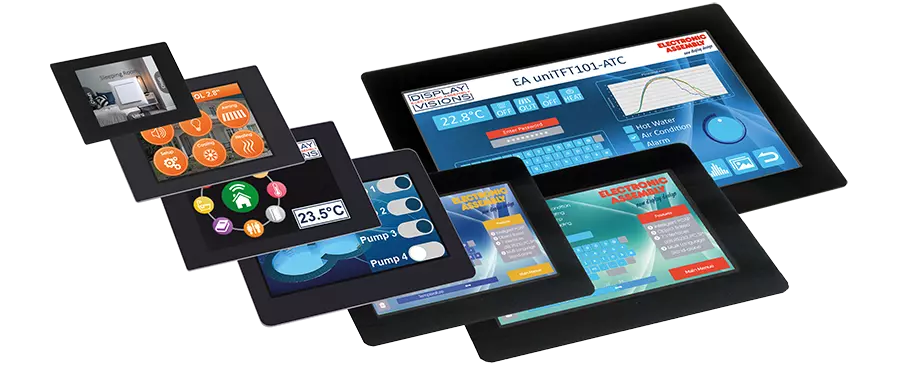

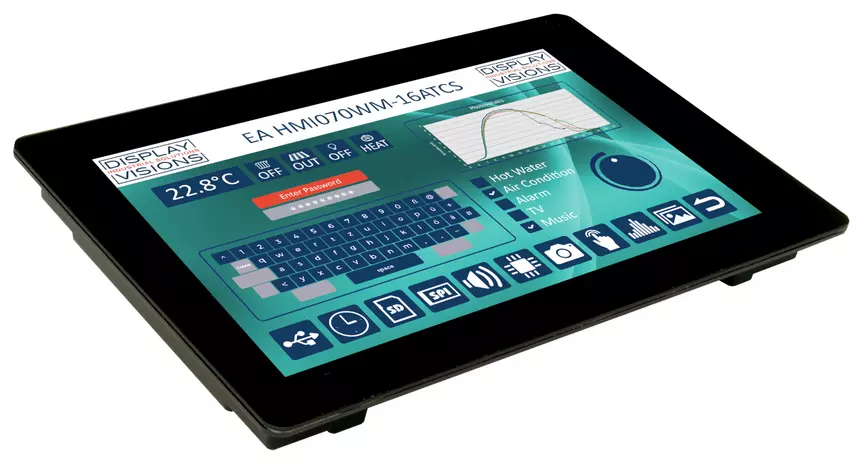

Intelligente HMI Displays mit PCAP-Touch zum Einbau mit USB, RS232, SPI, I²C

FAQ - Fragen und Antworten zu HMI Anzeige mit Modbus

Fragen und kurze leicht verständliche Antworten zu HMI Anzeige mit Modbus

Wie einfach ist die Integration der HMI-Anzeigen mit Modbus in bestehende SPS-Systeme?

Die Integration der HMI-Anzeigen mit Modbus in bestehende SPS-Systeme ist äußerst einfach und benutzerfreundlich. Dank des kostenlosen WYSIWYG-Tools 'HMI-Designer' können individuelle Bildschirmseiten per Drag-and-Drop gestaltet werden. Die gewünschten Modbus-Register lassen sich mühelos mit den Anzeigeelementen verknüpfen, sodass die richtigen Daten automatisch auf dem Display erscheinen. Die Displays unterstützen die Kommunikation mit über 20 verschiedenen SPS-Modellen, was die Integration in bestehende Systeme erleichtert. Zudem sind die Displays im Auslieferungszustand als Modbus-Slave konfiguriert, was eine flexible Zuordnung von Modbus-Registern ermöglicht. Diese Eigenschaften machen die Integration schnell und unkompliziert.

Welche SPS-Modelle werden von den HMI-Anzeigen mit Modbus unterstützt?

Die HMI-Anzeigen mit Modbus unterstützen eine Vielzahl von SPS-Modellen, was sie besonders vielseitig einsetzbar macht. Dazu gehören unter anderem Siemens Logo! (TCP), S7-200, S7-1200/1500, S7-300/400, sowie Modelle von Allen Bradley, Mitsubishi FX und Beckhoff. Auch Steuerungen von easyE4, Rockwell, Finder OPTA, Arduino und Schneider Electric Modicon werden unterstützt. Diese breite Unterstützung ermöglicht es, die HMI-Anzeigen in eine Vielzahl von industriellen Anwendungen zu integrieren. Die Kompatibilität mit verschiedenen Herstellern und Modellen macht die Displays zu einer flexiblen Lösung für viele Automatisierungsprojekte.

Welche Vorteile bieten die HMI-Anzeigen mit Modbus für die Fernüberwachung?

Die HMI-Anzeigen mit Modbus bieten erhebliche Vorteile für die Fernüberwachung von industriellen Prozessen. Sie sind sofort einsatzbereit und ermöglichen den Fernzugriff, was eine Überwachung und Steuerung aus der Ferne erleichtert. Die brillante und helle Anzeige sorgt dafür, dass alle Informationen auch aus der Distanz gut erkennbar sind. Durch die Unterstützung von Modbus TCP und RTU können die Anzeigen direkt an Modbus-Master angeschlossen werden, was die Fernüberwachung weiter vereinfacht. Zudem können Berührungen von Touchfeldern als 'Discrete Input' übertragen werden, was eine interaktive Fernsteuerung ermöglicht. Diese Eigenschaften machen die HMI-Anzeigen zu einer idealen Lösung für die Fernüberwachung.

Welche Montagemöglichkeiten bieten die HMI-Anzeigen mit Modbus?

Die HMI-Anzeigen mit Modbus bieten flexible Montagemöglichkeiten, die sich an unterschiedliche Installationsanforderungen anpassen lassen. Sie können sowohl an der Wand als auch in einer Frontplatte oder Tür montiert werden, was eine vielseitige Integration in verschiedene Umgebungen ermöglicht. Auf der Rückseite der Displays befinden sich die Anschlüsse, die ohne Werkzeug zugänglich sind, was die Installation vereinfacht. Die Displays sind in verschiedenen Größen erhältlich, sodass sie sich optimal an die räumlichen Gegebenheiten anpassen lassen. Diese Flexibilität in der Montage macht die HMI-Anzeigen zu einer praktischen Lösung für viele industrielle Anwendungen.

Welche Displaygrößen sind für die HMI-Anzeigen mit Modbus verfügbar?

Die HMI-Anzeigen mit Modbus sind in einer Vielzahl von Displaygrößen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. Die verfügbaren Größen reichen von 1,5 Zoll bis hin zu 12 Zoll, wobei auch Touch-Varianten von 2,8 Zoll bis 12 Zoll angeboten werden. Diese Vielfalt ermöglicht es, für jede Anwendung die passende Displaygröße zu wählen, sei es für kompakte Steuerungseinheiten oder größere Bedienpanels. Die Displays zeichnen sich durch eine brillante Helligkeit von 1.000 cd/m² aus, was eine hervorragende Sichtbarkeit gewährleistet. Diese Auswahl an Größen und die hohe Qualität der Anzeige machen die HMI-Anzeigen zu einer flexiblen und leistungsfähigen Lösung.

Warum ist DISPLAY VISIONS die beste Wahl für HMI-Anzeigen mit Modbus?

DISPLAY VISIONS ist die beste Wahl für HMI-Anzeigen mit Modbus aufgrund ihrer hochwertigen und in Deutschland entwickelten Produkte. Die Displays sind nicht nur brillant und vielseitig einsetzbar, sondern auch einfach zu integrieren, was sie zu einer kostengünstigen Lösung macht. Der kostenfreie WYSIWYG-Editor ermöglicht eine einfache Gestaltung der Bildschirmseiten, und der umfassende Support bietet jederzeit einen direkten Ansprechpartner aus der Entwicklung. Zudem sind die Displays mit einer Vielzahl von SPS-Modellen kompatibel, was die Integration in bestehende Systeme erleichtert. Diese Kombination aus Qualität, Benutzerfreundlichkeit und exzellentem Support macht DISPLAY VISIONS zur idealen Wahl für HMI-Anzeigen mit Modbus.
