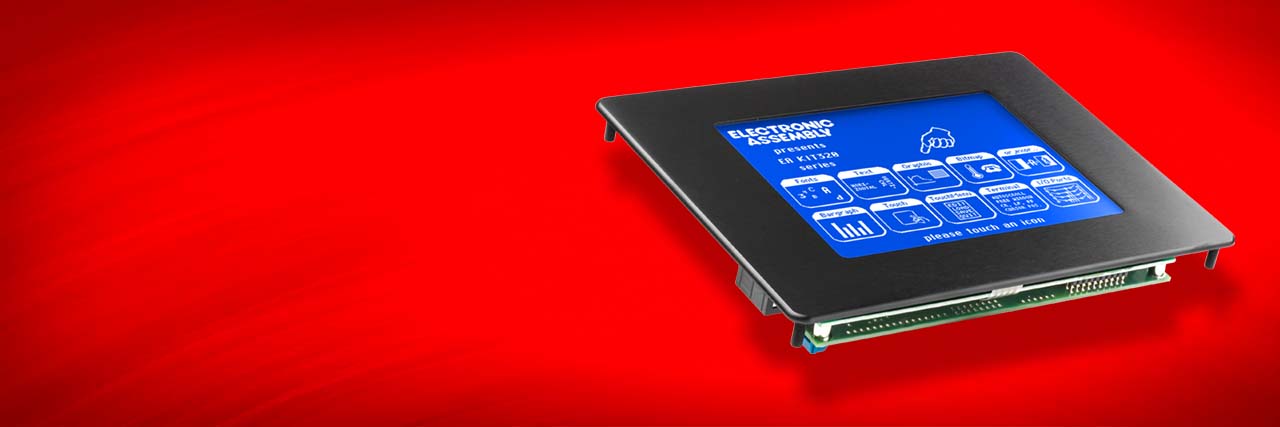

Bedieneinheiten mit Touch Display zum Einbau, RS-232 / RS-422

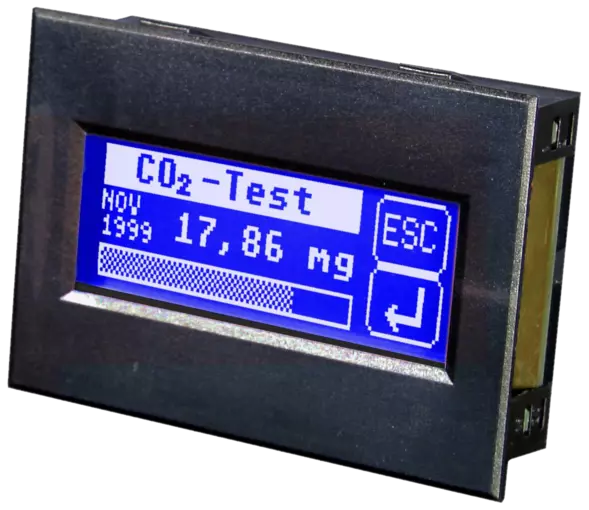

Das EA KIT120-5LEDTP Grafikkit bietet eine Vielzahl von Funktionen, darunter eingebaute Grafikroutinen zur Displayausgabe, verschiedene Schriften und zwei Analogeingänge. Es verfügt über einen FLASH-Speicher zur Ablage von Bildern und Makros und ermöglicht die Programmierung über hochsprachenähnliche Grafikbefehle. Die Ansteuerung erfolgt über Standard-Schnittstellen wie RS-232 oder RS-422. Zudem ist das Display mit einem integrierten Touch Panel ausgestattet, das flexible Eingabemöglichkeiten bietet. Die einfache Makroprogrammierung und die Möglichkeit, Text und Grafik zu mischen, machen es zu einer vielseitigen Lösung.

Die Programmierung des EA KIT240-7 erfolgt über hochsprachenähnliche Grafikbefehle, die eine einfache und zeitsparende Erstellung von Grafiken ermöglichen. Es sind keine zusätzlichen Treiber oder aufwendigen Programmiertools erforderlich, was den Prozess erheblich vereinfacht. Zeichenketten können pixelgenau platziert werden, und es ist möglich, Text und Grafik zu mischen. Bis zu 16 verschiedene Zeichensätze können verwendet werden, die jeweils 2- bis 8-fach gezoomt werden können. Die Verwendung interner Makros ermöglicht zudem die schnelle und übersichtliche Definition längerer Befehlsfolgen.

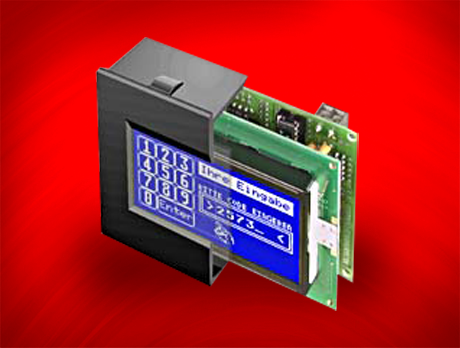

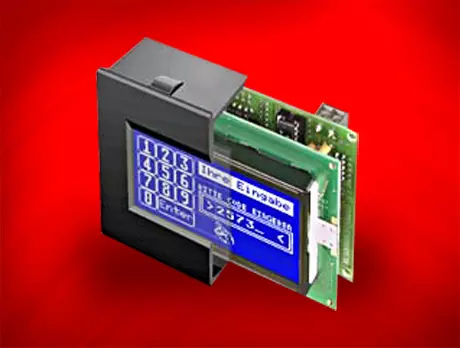

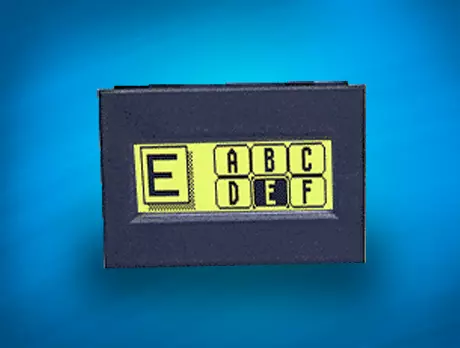

Das integrierte Touch Panel des Grafikkits bietet zahlreiche Vorteile, darunter die Möglichkeit, durch Berühren des Displays Eingaben zu machen und Einstellungen per Menü vorzunehmen. Die Beschriftung der Tasten ist flexibel und kann während der Laufzeit geändert werden, was die Anpassung an verschiedene Sprachen und Icons erleichtert. Das kratzfeste und entspiegelt Touch Panel sorgt für eine langlebige Nutzung und eine klare Sicht auf das Display. Die einfache Programmierung der Touch-Felder ermöglicht eine benutzerfreundliche Bedienung. Zudem übernimmt die eingebaute Software das Zeichnen und Beschriften der Tasten, was den Aufwand für den Benutzer reduziert.

Das EA KIT320 bietet Anschlussmöglichkeiten über die Standard-Schnittstellen RS-232 und RS-422. Die Datenübertragung erfolgt seriell asynchron, wobei das Übertragungsformat auf 8 Datenbits, 1 Stopbit und keine Parität festgelegt ist. Die Baudrate kann über DIP-Schalter von 1200 Baud bis zu 115.200 Baud ausgewählt werden. Handshakeleitungen RTS und CTS stehen ebenfalls zur Verfügung, was eine zuverlässige Kommunikation gewährleistet. Für die einfache Anbindung an PCs wird ein 1,5 Meter langes Kabel mit 9-poligem SUB-D Stecker geliefert, das an die COM 1 oder COM 2 Schnittstelle angeschlossen werden kann.

Für das EA KIT320 sind verschiedene Zubehörteile erhältlich, darunter ein Frontpanel aus eloxiertem Aluminium, das eine einfache und unsichtbare Montage ermöglicht. Dieses Frontpanel ist in der Farbe Schwarz erhältlich und sorgt für eine ansprechende Optik. Zudem gibt es ein ca. 1,5 Meter langes Kabel mit 9-poligem SUB-D Stecker für die einfache Anbindung an PCs. Weiterhin sind 16 digitale Ein- und Ausgänge mit Optokoppler als Zubehör verfügbar, die die Funktionalität des Grafikkits erweitern. Die Simulationssoftware für Windows ermöglicht zudem den Test und die Entwicklungsunterstützung vorab.
