Ortungssystem spürt zuverlässig verborgene Leitungen und Rohre im Erdreich auf

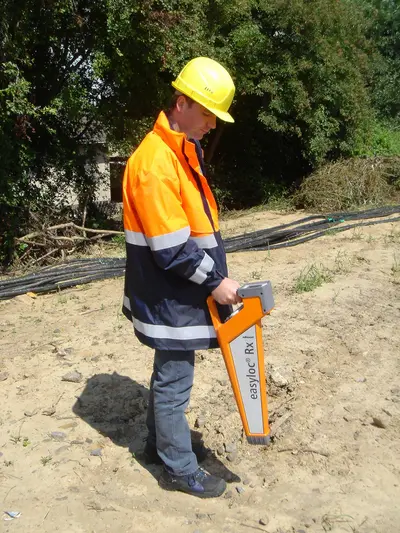

Die sichere Ortung unterirdisch verlegter Kabel und Rohrleitungen minimiert bei Tiefbauarbeiten das Unfallrisiko, sie spart Geld, Zeit und Nerven. sebaKMT, eine Tochter der Megger Group und Spezialist für Leitungs- und Objektortung, hat mit der Easyloc-Serie ein handliches Ortungssystem entwickelt, um diese Gefahrenquellen im Erdreich schnell und sicher aufzuspüren. Das System besteht aus dem Sender Easyloc TX sowie dem handlichen Empfänger Easyloc RX. Es wird in vier Ausstattungsvarianten angeboten. Zusätzlich gibt es noch diverses Zubehör wie etwa eine Zange, um das Ortungssignal berührungslos auf stromführende Leitungen aufzubringen oder diverse Sonden zur Ortung nichtleitender Rohrleitungen. Ohne Sender lässt sich die Empfangseinheit auch zur Tiefenmessung einsetzen.
Als Anzeigeelement verbaut sebaKMT im Ortungsempfänger das kontrastreiche LCD-Supertwist-Panel EA DOGM128W-6 von DISPLAY VISIONS. Das transflektive FSTN-Grafikpanel mit schwarzer Anzeige auf weißem Hintergrund ist konzipiert für kompakte Handgeräte. Es besitzt eine Auflösung von 128 x 64 Pixeln, bei einem Dotgap von lediglich 15 µm. Trotz eines großzügigen Sichtfensters von 51 x 31 mm betragen die äußeren Abmessungen lediglich 55 x 46 mm. Mit einer Einbautiefe von 2,0 mm ist das unbeleuchtete Panel zudem äußerst flach. Selbst in Kombination mit der weißen Hintergrundbeleuchtung EA LED55x46-W, erhöht sich die Einbautiefe auf gerade mal 5,8 mm. Das Display benötigt keine aufwändige Montage, denn es kann mit seinen 26 Pins direkt in die Platine gelötet werden. Nach dem Einbau ist ein einmaliger Kontrastabgleich vonnöten, dank der integrierten Temperaturkompensation bleibt die Anzeige danach aber in einem Bereich von -20 bis 70 °C stabil. Die Ansteuerung erfolgt via seriellem SPI-4-Draht-Interface mit unidirektionaler Datenübertragung. Im Gegensatz zu anderen Displays sind deshalb keine Busy-Abfragen notwendig. Die Versorgungsspannung kann in einem weiten Bereich, von 1,8 V (dual power) bis 3,3 V (single supply) gewählt werden, wobei das Panel typischerweise nur 270 µA zieht, die weiße LED-Beleuchtung läuft ab etwa 5 mA…
