Lightguide sorgt für absolut gleichmäßige Display-Beleuchtung

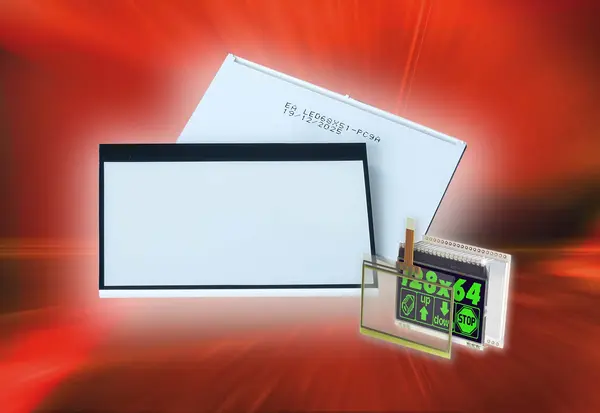

DISPLAY VISIONS erweitert sein Portfolio an Display-Zubehör um die Lichtleitpatte der Serie EA LED55x46-PC, eine besonders wirtschaftliche und zugleich leistungsstarke Lösung zur Hintergrundbeleuchtung der verbreiteten Grafikdisplay-Familie EA DOGM128-6. Die neuen Lichtführungselemente ermöglichen hohe Helligkeit bei außergewöhnlich guter Homogenität. Mit ihrer kompakten Bauweise und niedrigen Systemkosten sind sie ideal für industrielle Anwendungen, die hohe optische Qualität bei begrenztem Budget verlangen.
Die Lichtleitplatten wurden speziell für die Verwendung mit preisgünstigen Standard-LED-Dies entwickelt. Anwender können LEDs in nahezu jeder Farbe einsetzen – von weiß über gelb/grün bis hin zu RGB. Durch die optimierte Lichtführung und die hohe Transparenz des Materials lassen sich selbst mit sehr günstigen LED-Chips beeindruckende Helligkeitswerte erzielen.
Für Weißlicht sind bis zu 2000 cd/m² möglich, bei RGB-Varianten bis zu 1500 cd/m². Damit eignen sich die Module auch für helle Industrieumgebungen oder Anwendungen mit hohen Kontrastanforderungen.
Ein zentrales Entwicklungsziel war die vollständig homogene Lichtverteilung ohne Hotspots oder dunklere Bereiche. Die EA LED55x46-PC-Serie erreicht dies durch eine präzise abgestimmte Lichtleitergeometrie, integrierte Diffusorfolie und eine optimierte LED-Positionierung. Das Ergebnis ist eine absolut gleichmäßige Hintergrundbeleuchtung über die gesamte Fläche – ein entscheidender Vorteil für grafikintensive Displays.
Die Lightguides lassen sich direkt auf die Leiterplatte aufstecken; das ermöglicht eine werkzeuglose Montage. Mit ihrer Bauhöhe von nur 3 mm ermöglichen sie äußerst kompakte Display-Baugruppen. Lieferbar sind Ausführungen für drei, vier oder sechs LED-Dies. Ihre große Temperaturbeständigkeit zwischen -30°C und +70°C macht sie ideal für anspruchsvolle Industrie-, Medizin- und Outdoor-Anwendungen.
