Mit der EA DOG-Serie hat DISPLAY VISIONS eine Reihe von flachen Chip-On-Glass-LCDs mit integriertem Treiber im Programm. Genügsam im Verbrauch und direkt in 3,3 Volt-Systeme einsetzbar, eignen sie sich besonders als Anzeigen in Handheld-Geräten.

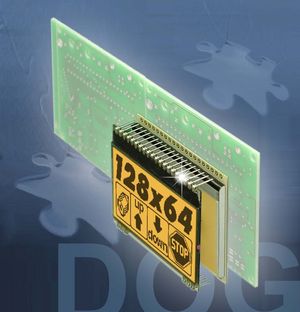

Keine drei Millimeter dick sind die kompakten Text- und Grafik-LCDs. Als Chip-On-Glas-Displays konzipiert ist der Kontroller in diese Anzeigen bereits integriert. Die Textdisplays werden mit einem eingebauten Zeichensätzen geliefert. Die kontraststarken Displays können direkt auf die Platine gelötet werden. Sie werden mit 3,3 V ohne Hilfsspannung betrieben und die Stromaufnahme liegt je nach Typ und Größe zwischen 150 und 900 µA. Die Ansteuerung erfolgt mittels 3- oder 4-Draht-SPI, bei einigen Modellen auch per 2-Draht-I²C bzw. 4- oder 8-Bit Datenbus.
Aktuell sind die Text- und Grafikdisplays in 13 verschiedenen Größen lieferbar, von 31x55 mm bis 67x94 mm. Darunter finden sich sechs Textanzeigen mit ein bis vier Zeilen sowie sieben Grafikdisplays mit Auflösungen zwischen 102x64 Pixeln bis 240x128 Bildpunkten. Es stehen fünf kontrastreiche Flüssigkristalltechniken zur Auswahl: Reflektives sowie transmissives STN, STN mit blauem Hintergrund sowie schwarz/weißes positives und negatives FSTN. Die Kontrastspannung ist per Befehl einstellbar. Grafikdisplays können aus mechanischen Gründen oder Gründen der besseren Ablesbarkeit auch um 180° gedreht eigesetzt werden, etwa für den Einbau in die Front eines Labornetzteils. Zusätzlich lassen sich die EA DOG-Displays mit einer Touchoberfläche kombinieren.
Bei der Hintergrundbeleuchtung hat der Anwender die Wahl zwischen sechs Farben: Weiß, Gelb/Grün, Blau, Amber, Rot und vollfarbig. Sie wird einfach unter das Display gesteckt und mit diesem zusammen in die Platine gelötet. Zusätzliche Befestigungen sind nicht erforderlich. Der Betrieb erfolgt entweder über einen externen Vorwiderstand oder einen LED-Treiber. Ein sinnvoller Betrieb ist bereits ab 3 mA möglich.
Alle Panel-Varianten sind schon ab einem Stück lieferbar. Die DISPLAY VISIONS GmbH garantiert zudem eine sehr lange Verfügbarkeit von bis zu 10 Jahren. Auch für langfristig angelegte Produktlinien ist somit der Nachschub gesichert.
Auf der Website des Herstellers steht ein kostenloser Simulator zum Download bereit. Mit ihm lassen sich am Windows-PC schon vor dem Kauf alle Versionen und Farben des Displays durchspielen. Zum einfachen Start mit einem realen Display ist zusätzlich ein USB-Testboard erhältlich. Damit können auch eigene Texte sofort am angeschlossenen Display dargestellt werden. DISPLAY VISIONS unterstützt die Entwickler zudem mit umfassendem Support und umfangreichem C- und Mikrocontrollercode.
