Speziell für kleine Überwachungs- und Steuerungsaufgaben hat der Display-Spezialist ELECTRONIC ASSEMBLY ein grafikfähiges OLED-Display mit berührempfindlicher Front aus Echtglas entwickelt.

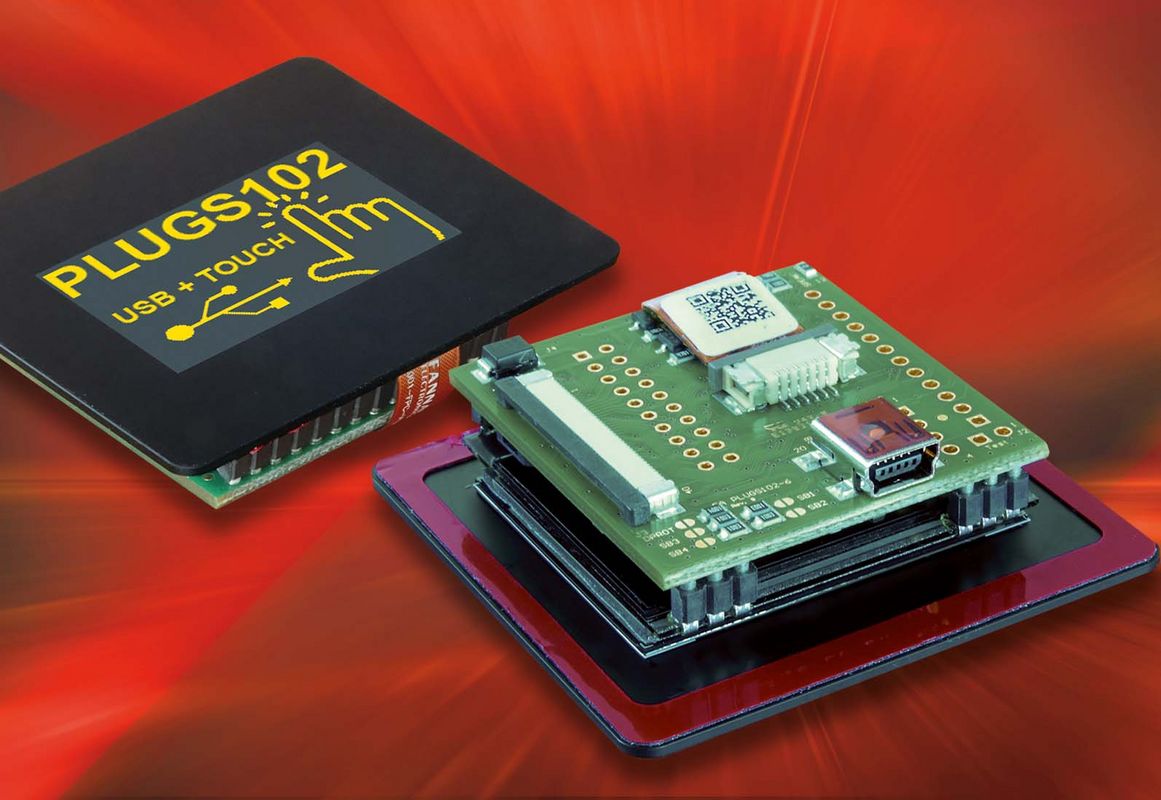

Das brandneue EA PLUGS102-6 ist aber nicht nur Anzeige, sondern eine vollwertige Bedieneinheit mit einem breiten Bouquet an Schnittstellen. Seine 36x25 mm große Anzeigefläche hat eine Auflösung von 102x64 Bildpunkten. Da bei OLEDs jedes Pixel Lichtquelle ist, punktet dieses Panel gegenüber vergleichbaren LCD-Anzeigen mit konkurrenzlos tiefem Schwarzwert, starken Kontrasten und einer brillanten Farbe. Und das aus jeder Blickrichtung bei nahezu 180°, denn den LCD-typisch schwachen Kontrast bei schrägen Blickwinkeln kennen OLEDs nicht. Eine separate Hintergrundbeleuchtung ist nicht notwendig. Die Displayhelligkeit ist per Software regelbar. Automatische Bildschirmschoner-Modi verhindern ein evtl. Einbrennen statischer Bildinhalte.
Über die integrierte USB-Schnittstelle lässt sich das OLED-Modul schnell und einfach in Betrieb nehmen. Einfach anstecken und das Display ist bereits mit Strom versorgt. Die Datenübertragung geschieht seriell, wahlweise per USB-, SPI-, RS232- oder I2C-Verbindung.
Für Mess- und Steuerungsaufgaben besitzt das EA PLUGS102-6 acht frei konfigurierbare digitale I/O-Schnittstellen, zwei analoge Eingänge sowie einen PWM- und einen Analogausgang. Ein kleiner Lautsprecher ist ebenfalls integriert, es kann aber auch ein externer Lautsprecher angeschlossen werden.
Das EA PLUGS102-6 versteht hochsprachenähnlichen Grafikbefehle, die auch ohne einschlägige Vorkenntnisse beherrschbar sind. Neben acht integrierten Schriftsätzen verfügt das Display über eine Reihe ausgefeilter Grafikfunktionen. Die zeitraubende Entwicklung von Zeichensätzen und Grafikroutinen ist nicht notwendig. Text- und Grafikelemente sind beliebig miteinander mischbar, sie können pixelgenau positioniert und mit Blinkattributen (ein/aus, invers) versehen werden. Bis zu 256 Bilder und ebenso viele Makros lassen sich im internen Speicher ablegen.
Das komplette OLED-Modul misst 55x54x15 mm. Seine Versorgungsspannung, falls nicht über USB versorgt, darf zwischen 3,3 bis 5 V liegen. Sind alle Pixel an, benötigt es typischerweise 137 mA respektive 97 mA. Seine Betriebstemperatur liegt zwischen -20 und 70 °C. Zur schnellen Montage wird es einfach hochkant oder auch quer in die Frontplatte geklebt.

Weiterführende Informationen lesen Sie auf unserer Website oder im Datenblatt.
