Sind IPS oder TFT-Displays besser?
Was ist besser, IPS oder TFT ?
Viele fragen sich nach dem Unterschied zwischen einem TFT- und enem IPS-Display. Was von beidem ist besser? IPS oder TFT? Wo genau liegen die Unterschiede? Und was hat es mit einem LCD zu tun?
Grundsätzlich sind beides einmal LC-Displays; "LCD-Display" sagt man eigentlich nicht, das ist "doppelt-gemoppelt" da im Wort LCD bereits der "Liquid-Crystal-Display" steckt. Flüssigkristallanzeigen (LCD) gibt es einfarbig (monochrom) oder vollfarbig. Die voll-farbigen Displays nennt man dann TFT-Displays. TFT = "Thin-Film-Technology", Hier geht es um die Treiberelektronik und nicht um die Displaytechnologie.
Ein IPS-Display beschreibt eine spezielle Displaytechnik, auch wenn es sich um ein farbiges TFT-Display handelt.
TFT = farbiges LCD mit Treiber für jedes einzelne Pixel direkt auf dem Glas, normalerweise in TN-Technik
IPS = TFT mit weitem Blickwinkel

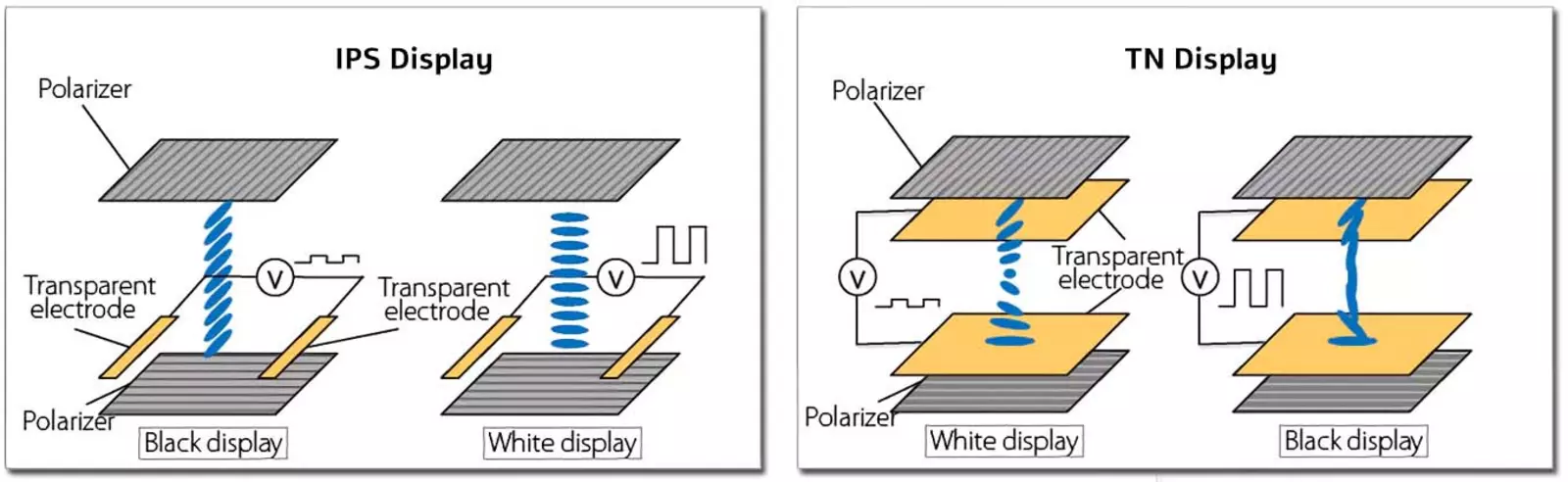

Die IPS-Technologie ist eine sogenannte "In-Plane-Switching"-Technik. Diese erzeugt einen nahezu blickwinkelunabhängigen Kontrast. Also egal ob man direkt von vorne auf das Display schaut oder eher von links oder oben, bleibt der Kontrast konstant. Damit lassen sich Displays in IPS von allen Seiten aus gut ablesen. Displays in IPS erreichen einen Blickwinkel von bis zu 85° in allen vier Richtungen im Vergleich zu 45° bis 55° bei klassischen TN-Displays (TFT-Displays).
TFT = 45-55° Blickwinkel
IPS = 85° Blickwinkel
Zudem ist die Farbstabilität bei IPS-Displays wesentlich höher. Wenn man nämlich ein normales TFT-Display in TN-Technik von oben oder unten betrachtet, beobachtet man den typischen Gray-Inversion-Effect. Dies bezeichnet ein plötzliches Kippen der Farben in eine Negativdarstellung. Die Farben gehen verloren, der Displayinhalt wird grau bis braun. Der Inhalt bleibt einigermaßen erkennbar, aber erscheint in komplett falschen Farben. Die IPS-Technologie kennt diesen Effekt nicht, die Farben bleiben erhalten.
Zusammen mit einer guten Hintergrundbeleuchtung, wie sie bei allen DISPLAY VISIONS Displays eingesetzt werden, erreicht man auch noch bei schrägen Einblicken hohe Helligkeiten.
TFT = Gray Inversion Effekt
IPS = Farben bleiben auch bei Blickwinkeländerung stabil

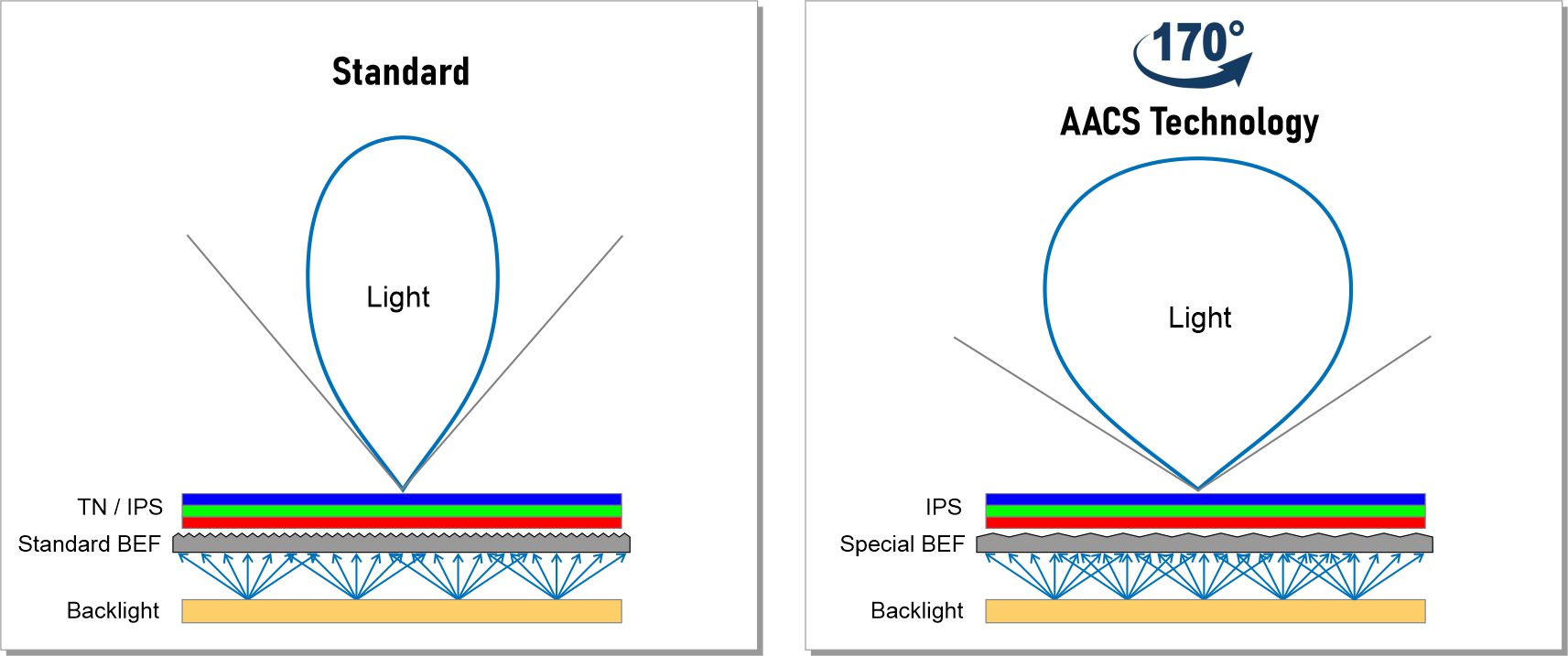

Die AACS-Technik (All-Angle-Color-Stability) bringt einen weiteren Technologievorteil mit ein.
TFT-Displays benötigen aufgrund ihrer gerigen Transmissionsraten eine sehr helle Hintergrundbeleuchtung. Dies wird über sogenannten BEF-Folien (Brightness-Enhancer-Film) erreicht. Sie fokusieren das Licht der Hintergrundbeleuchtung auf einen kleinen Winkel. So lässt sich mit wenigen LED's (preisgünstig) ein helles Display erzeugen. Bewegt man aber den Kopf ausserhalb der Normalen, wird das Display schnell wesentlich dunkler.
Nicht so mit der AACS-Technik, denn hier wird der weite Blickwinkel des IPS-Displays auch von der Beleuchtung unterstützt: damit erreichen wir auch bei extremen Einblickwinkeln ein brillantes und helles Display. Mit einem deutlich größeren Blickwinkel als bei normalen TFT-Displays, farbstabil und auch aus der Seite ungleich heller.
Hier finden Sie AACS, TFT und IPS Displays.
© Dipl. Ing. Ralph Tischer - 02.2024

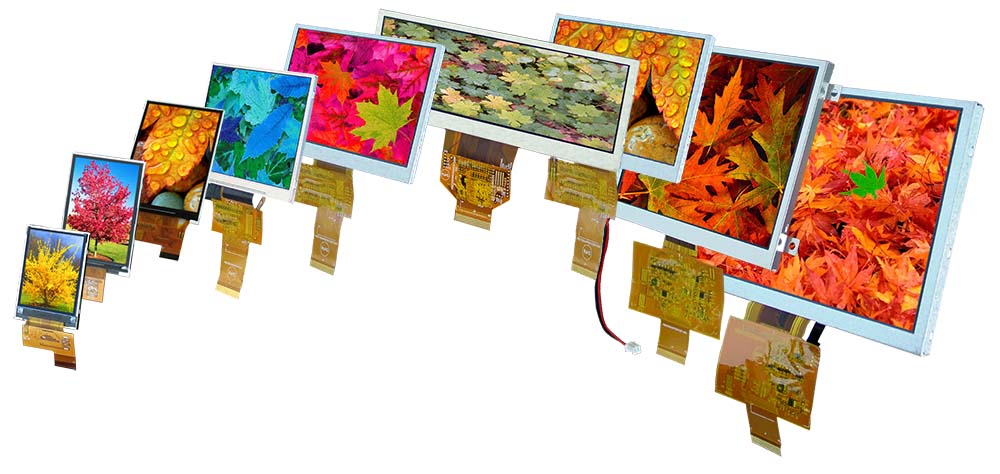

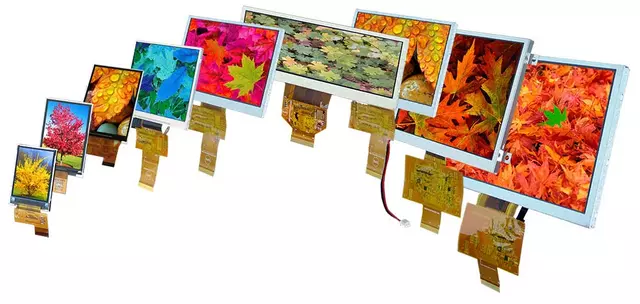

TFT und IPS Displays von 1" bis 10"
Eine große Auswahl an professionellen Displays für die Industrie und Medizintechnik finden Sie hier. Preisgünstig und qualitativ hochwertig. Dazu wenn gewünscht Support, Tools, Initialisierungsbeispiele usw. Auch mit Touchpanel (PCAP, resistiv) oder als komplette HMI mit Interface und Gehäuse.
weiterlesen
AACS = weiter Blickwinkel, die Farben bleiben stabil, sehr helles Display, selbst bei schrägem Blickwinkel
FAQ - Fragen und Antworten zu IPS vs. TFT Displays
Fragen und kurze leicht verständliche Antworten zu IPS vs. TFT Displays
Was sind die Hauptunterschiede zwischen IPS- und TFT-Displays?
Der Hauptunterschied zwischen IPS- und TFT-Displays liegt in der Betrachtungsperspektive und Farbstabilität. IPS-Displays bieten einen weiten Blickwinkel von bis zu 85° in alle Richtungen, während TFT-Displays in TN-Technik nur einen Blickwinkel von 45° bis 55° haben. Zudem bleibt bei IPS-Displays die Farbstabilität auch bei seitlicher Betrachtung erhalten, während TFT-Displays den Gray-Inversion-Effekt aufweisen, bei dem die Farben kippen. Die IPS-Technologie sorgt dafür, dass die Farben auch bei schrägen Blickwinkeln stabil bleiben. TFT-Displays benötigen eine sehr helle Hintergrundbeleuchtung, die bei IPS-Displays durch die AACS-Technik unterstützt wird.
Warum sind IPS-Displays besser für seitliche Betrachtungen geeignet?
IPS-Displays sind besser für seitliche Betrachtungen geeignet, weil sie eine In-Plane-Switching-Technik verwenden, die einen nahezu blickwinkelunabhängigen Kontrast erzeugt. Dadurch bleibt der Kontrast konstant, egal aus welchem Winkel man auf das Display schaut. Im Vergleich dazu zeigen TFT-Displays in TN-Technik bei seitlicher Betrachtung den Gray-Inversion-Effekt, bei dem die Farben kippen und der Inhalt in falschen Farben erscheint. Die AACS-Technik unterstützt zudem die Helligkeit bei extremen Einblickwinkeln. Dies macht IPS-Displays ideal für Anwendungen, bei denen der Betrachtungswinkel variiert.
Welche Vorteile bietet die AACS-Technik bei IPS-Displays?
Die AACS-Technik bei IPS-Displays bietet den Vorteil eines weiten Blickwinkels mit stabilen Farben und hoher Helligkeit, selbst bei schräger Betrachtung. Diese Technik unterstützt die IPS-Displays, indem sie die Beleuchtung so optimiert, dass auch bei extremen Winkeln ein brillantes und helles Bild erhalten bleibt. Im Gegensatz zu normalen TFT-Displays, die bei seitlicher Betrachtung schnell dunkler werden, bleibt die Helligkeit bei AACS-unterstützten IPS-Displays konstant. Dies ist besonders wichtig für Anwendungen, bei denen der Betrachtungswinkel häufig wechselt. Die AACS-Technik sorgt dafür, dass die Displays auch aus der Seite ungleich heller erscheinen.
Wie beeinflusst die Hintergrundbeleuchtung die Leistung von TFT-Displays?
Die Hintergrundbeleuchtung beeinflusst die Leistung von TFT-Displays erheblich, da diese Displays aufgrund ihrer geringen Transmissionsrate eine sehr helle Beleuchtung benötigen. Dies wird oft durch BEF-Folien erreicht, die das Licht auf einen kleinen Winkel fokussieren, um mit wenigen LEDs ein helles Display zu erzeugen. Allerdings führt dies dazu, dass das Display bei Betrachtung außerhalb des optimalen Winkels schnell dunkler wird. Im Gegensatz dazu profitieren IPS-Displays mit AACS-Technik von einer gleichmäßigeren Beleuchtung, die auch bei extremen Winkeln eine hohe Helligkeit gewährleistet. Dies macht sie vielseitiger einsetzbar.
Welche Nachteile haben TFT-Displays im Vergleich zu IPS-Displays?
TFT-Displays haben im Vergleich zu IPS-Displays den Nachteil eines eingeschränkten Blickwinkels von 45° bis 55°, was zu Farbveränderungen bei seitlicher Betrachtung führt. Ein weiterer Nachteil ist der Gray-Inversion-Effekt, bei dem die Farben kippen und der Inhalt in falschen Farben erscheint. Zudem benötigen TFT-Displays eine sehr helle Hintergrundbeleuchtung, die durch BEF-Folien fokussiert wird, was zu Helligkeitsverlusten bei schräger Betrachtung führt. Im Gegensatz dazu bieten IPS-Displays dank der AACS-Technik eine gleichmäßige Helligkeit und stabile Farben aus allen Blickwinkeln. Diese Eigenschaften machen IPS-Displays oft zur besseren Wahl.
