Sie haben auf der embedded world 2025 ein e-paper erhalten
Do you prefer reading in english ?
weiterlesen
Sie haben von uns ein e-Paper erhalten ?

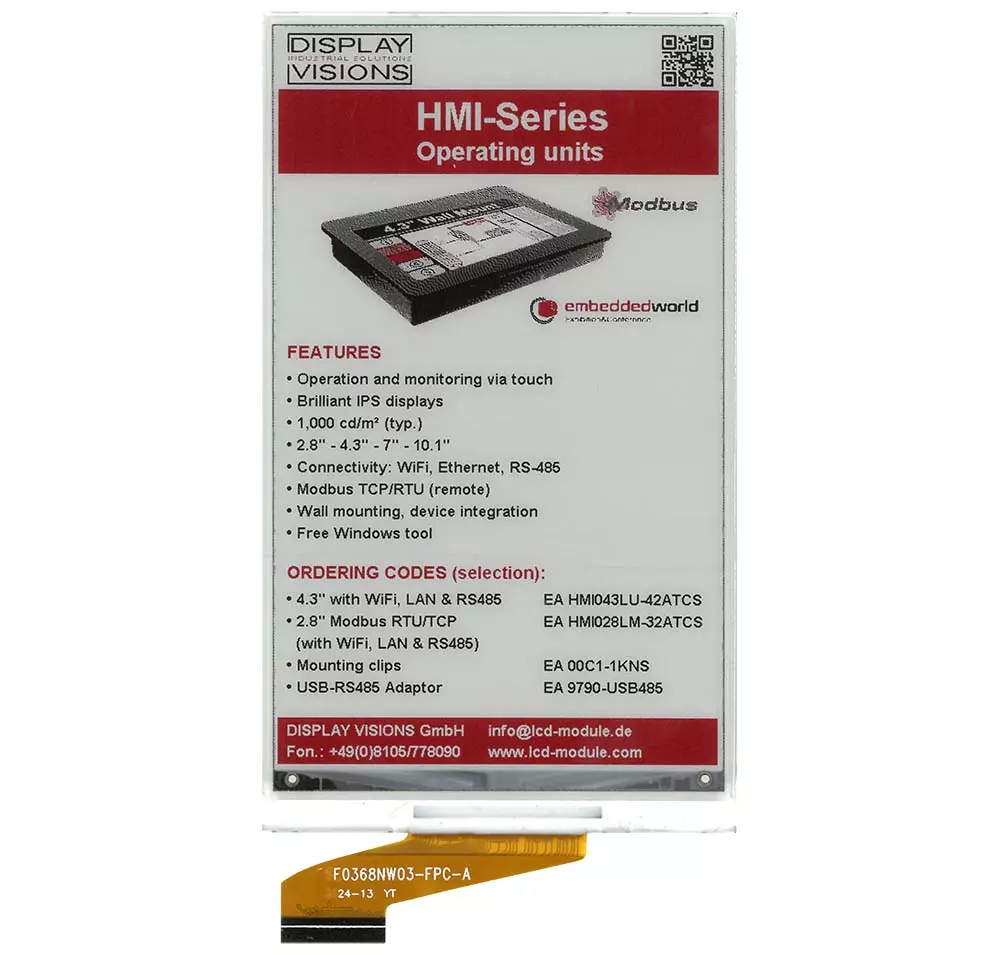

Dieses Display behält über Tage und Wochen seinen Inhalt ohne Stromversorgung!
Das Display ist ein Vollgrafikdisplay mit einer Auflösung von 480x800 Pixeln und 3-farbig rot und schwarz (plus weiß). Die Diagonale beträgt 4".
Auf dem Display sitzt neben dem Treiber-IC bereits ein Kontroller. Ansteuern lässt es sich pixelweise über ein einfaches SPI-Interface. Hier finden Sie technische Informationen und Hinweise, wie Sie das Display mit Ihrem eigenen Inhalt füllen können.
Weitergehende Informationen finden Sie im
Datenblatt
Eigenen Inhalt downloaden

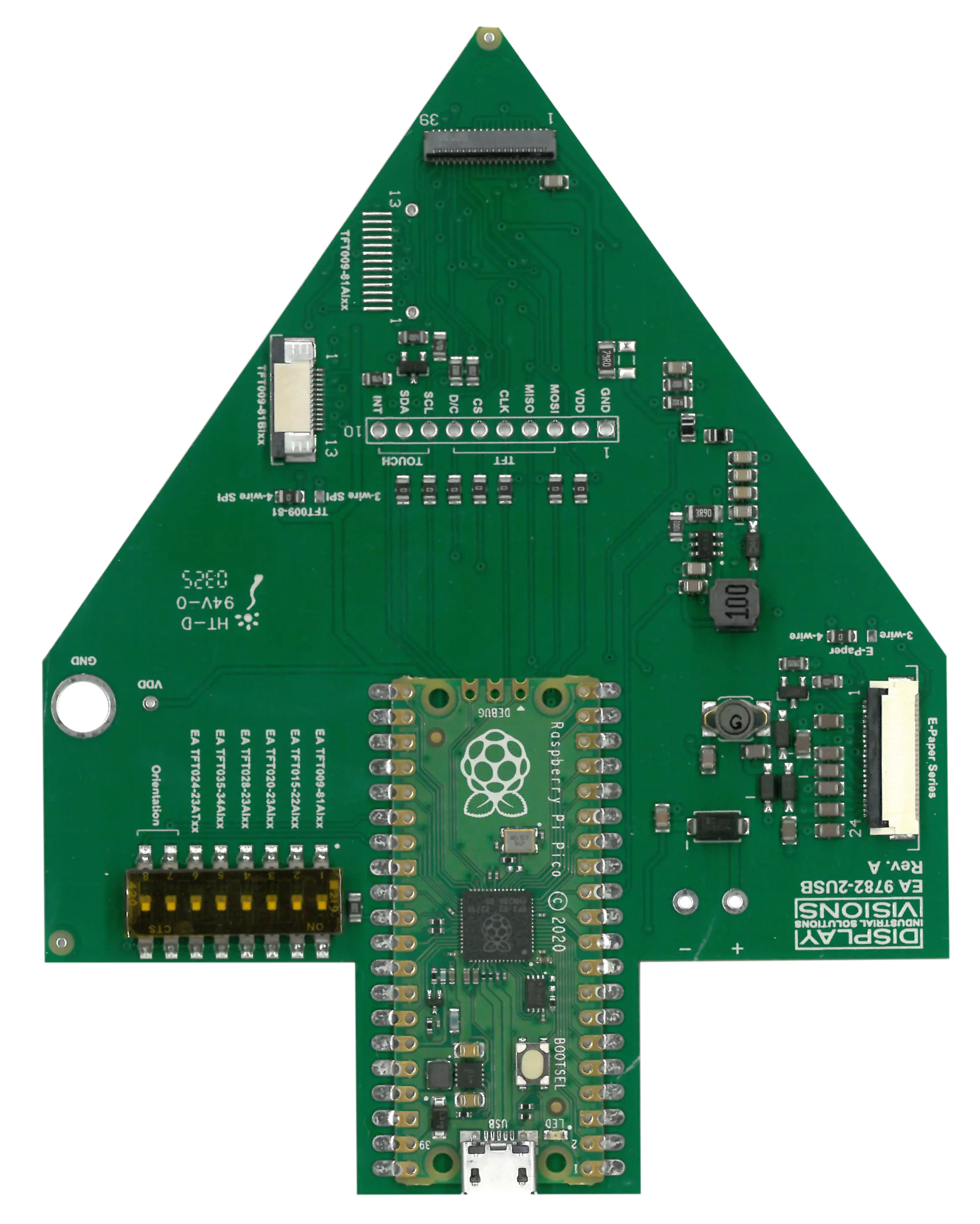

Der einfachste Weg eigene Inhalte ins Display zu bringen, ist unser Programmerboard EA 9782-2USB.
Dieses erhalten Sie bei uns im Webshop. Zusammen mit einem kostenfreien Windowstool können dann über Ihren PC beliebige Bilder und Texte dauerhaft ins Display laden.
Shop
Wie verwende ich das Programmerboard?
Die Programmierung erfolgt über USB mithilfe ein kleines Windowsprogramms "startEPA.exe".
Keine Installaion erforderlich, einfach in ein x-beliebiges Verzeichnís entpacken und "startEPA.exe" aufrufen.
Windowstool

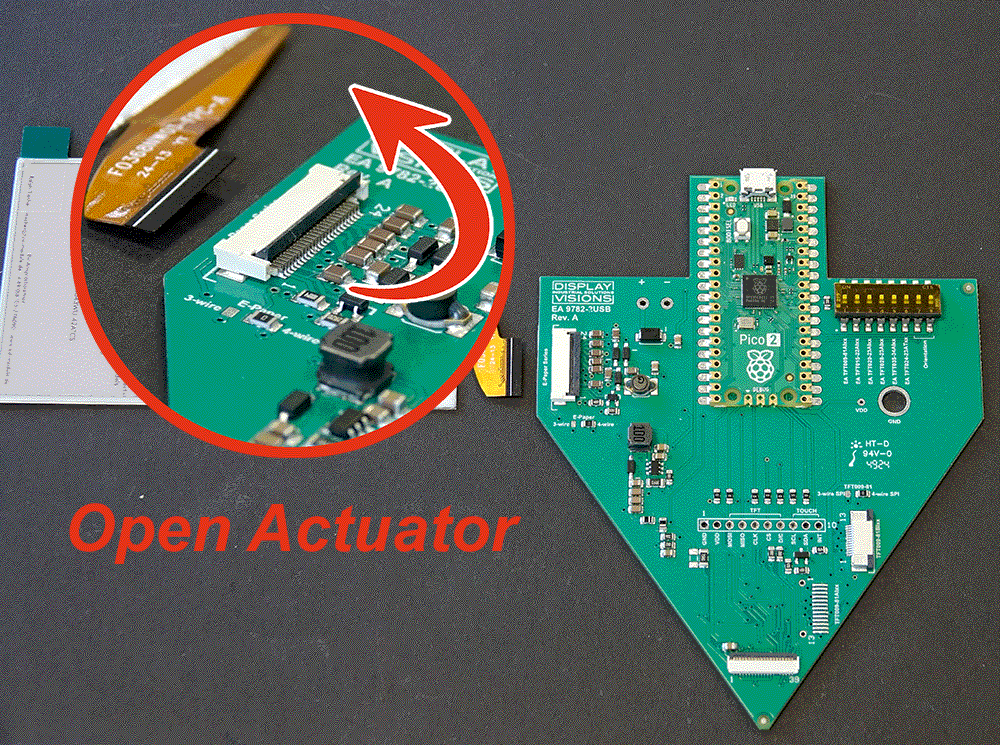

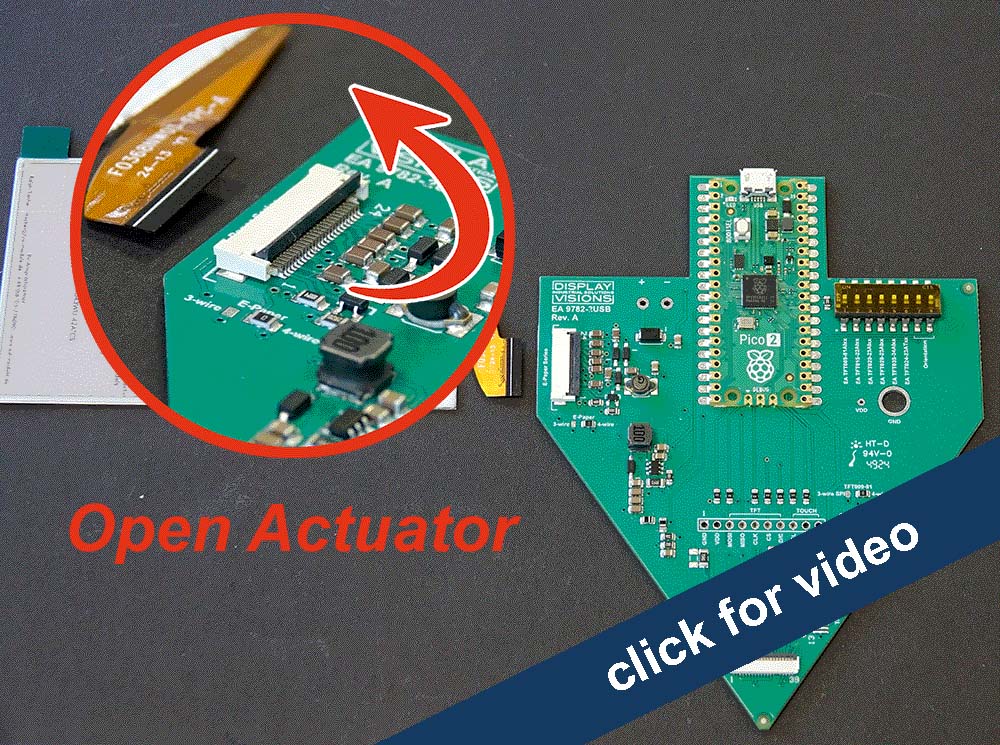

Display verbinden
- Sie haben das Programmerboard vorliegen?
- Schliessen Sie das Display an das Programmerboard an
- USB: Verbinden Sie das Board mit dem PC
- Starten Sie das Programm startEPA.exe
- Klicken Sie auf "Download"
- ACHTUNG: so lange die GRÜNE LED am Programmerboard BLINKT, nicht abstecke
Welche Bilder kann ich darstellen?
Bilder können direkt per Drag'n'Drop vom Windows-Explorer in das Simulatorfenster startEPA.exe gezogen werden. Klicken Sie anschließend auf "Download", um den angezeigten Inhalt in das Display zu laden. Dies dauert ca. 20 Sekunden; während die GRÜNE LED BLINKT auf keinen Fall abstecken !
Dateien vom Typ JPG, PNG und GIF werden automatisch umgerechnet und dargestellt. Am besten verwenden Sie Bilder in schwarz/weiß oder mit rötlichem Inhalt (das Display kann die Farben weiß, schwarz und rot anzeigen). Das Simulatortool konvertiert automatisch die vorhandende Auflösung und Farben in bestmöglicher Weise.
Hier finden Sie eine vollständige Beschreibung des Tools "startEPA.exe":
