Chip-On-Glas

EA DOG-Serie



  • Display und Farbe beliebig kombinieren
  • Spannungsversorgung +3.3V
  • Standard SPI-Bus Interface
  • Lange Verfügbarkeit
  • Extrem stromsparend
  • Text 1x8 bis 4x20
  • Grafik 102x64 bis 240x128
COG - vielseitige Displays als Text und Grafi mit SPI und verschiedenen Beleuchtungen

Chip-On-Glass LCD-Displays Grafik und Text, SPI, I²C

Kleine, sparsame Displays

1. Wählen Sie aus 12 verschiedenen Größen aus

2. Kombinieren Sie mit verschiedenen Beleuchtungen

3. Fügen Sie bei Bedarf ein Touchpanel hinzu

  • Grafik 1,7" bis 3,9"
  • Text 1x8 bis 4x20 Zeichen
  • Beleuchtungen in weiß, gelb/grün, blau, amber, RGB…
  • SPI Interface
  • I²C-Bus Interface
  • 3,3V
  • lowpower ab 150µA
  • mit Pins für die Montage
Passen Sie Ihr COG Display nach Ihren Bedürfnissen an

Alle Varianten ab 1 Stück

Zur Zeit sind 12 verschiedene Displaygrößen lieferbar, jeweils mit den verschiedenen, farbigen Beleuchtungen.

Text Displays

  • 1x8, 2x10, 2x16, 3x16, 4x10, 4x16, 4x20 Zeichen

Grafik Displays

  • 102x64, 132x32, 128x64, 160x104, 240x64, 240x128 Pixel
COG Displays mit SPI als Farbvarianten ab 1 Stück
BestellbezeichnungVersiontyp.Datenblatt DisplayKontrollerHinweisShop
EA DOGM081-AText 1x8250µATextdisplayST7036 EA Shop
EA DOGM162-AText 2x16 EA Shop
EA DOGM163-AText 3x16 EA Shop
EA DOGS104-AText 4x10/2x10440µADOGS104-ASSD1803Aauch I²CEA Shop
EA DOGS164-AText 4x16/2x16440µADOGS164-Aauch I²CEA Shop
EA DOGM204-AText 4x20250µADOGM204-Aauch I²CEA Shop
EA DOGS102-6102x64 - 1,7"250µADOGS102-6UC1701 EA Shop
EA DOGM132-5132x32 - 2,1"140µADOGM132-5ST7565 EA Shop
EA DOGM128-6128x64 - 2,3"270µADOGM128-6ST7565 EA Shop
EA DOGM240-6240x64 - 3,6"500µADOGM240-6UC1611sauch I²CEA Shop
EA DOGL128-6128x64 - 2,8"320µADOGL128-6ST7565 EA Shop
EA DOGXL160-7160x104 - 3,3"700µADOGXL160-7UC1610auch I²CEA Shop
EA DOGXL240-7240x128 - 3,9"900µADOGXL240-7UC1611sauch I²CEA Shop

Simulation unter Windows

Als Orientierungshilfe in der Vielzahl der verschiedenen Displays und Farben erleichtert Ihnen der DOG-Simulator die Auswahl:

Alle Displays (Text und Grafik) sowie alle Beleuchtungsoptionen können am Bildschirm simuliert werden

weiterlesen
DOG Display Simulation unter Windows
Video für DOG Display Simulation unter Windows

Testboard für alle DOG Displays

Auf dem Testboard EA 9780-4USB können dann später alle Module mit und ohne Beleuchtung eingesteckt werden. Die Displays zeigen sofort den Text / die Bilder vom Simulator - ohne zusätzlichem Entwicklungsaufwand.

Zusätzlich kann die Beleuchtung geschaltet werden.
Dies ermöglicht auf einfachste Weise einen realistischen Testbetrieb; ohne Softwareaufwand und ohne Adaptierhardware.
Sofort und kinderleicht. Das ist einzigartig am Markt. EA Shop

Simulator und USB-Testboard für EA DOG Displays Text und Grafik
Simulator und USB-Testboard für EA DOG Displays Text und Grafik

Arduino meets DOG

So einfach kann die Ansteuerung eines Displays sein. Arduino macht es uns vor.

Für einige Displays aus der EA DOG-Serie bieten wir deshalb Unterstützung bei der Inbetriebnahme mit einem Arduino Board an. Darin enthalten sind Sketches, Libraries, Dokumentation, EAGLE *.brd  und *.sch Files.

In unserem Lieferprogramm halten wir auch Leerplatinen vor.

Hier finden Sie eine Tabelle als Übersicht.

Arduino meets DOG

Zeichensätze und Fonteditor

Unter der Bestellbezeichnung EA USBSTICK-FONT sind eine Reihe Zeichensätze lieferbar, welche für die Grafik-Displays der EA DOG-Serie optimiert wurden. Diese Zeichensätze sind beliebig editier- und erweiterbar.

Ein komfortabler Fonteditor ermöglicht zusätzlich Zeichensätze aus den Windows Schriften zu generieren. Mühelos erstellen Sie auch kyrillische, griechische oder arabische Zeichensätze.

Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an. Die Export-Funktion erstellt Quelltexte für C- und Basic-Compiler.
Zusammen mit der Testplatine EA 9780-2USB wird ein beliebiger Text live auf dem aufgesteckten Display angezeigt.


Auch eine Konvertiersoftware für Bilder im *.bmp Format wird mitgeliefert. EA Shop

Zeichensätze und Fonteditor

Beleuchtung

Als Hintergrundbeleuchtung stehen bis zu 7 verschiedene Farben zur Verfügung!
Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so bis zu 23 verschiedene Kombinationen denkbar.

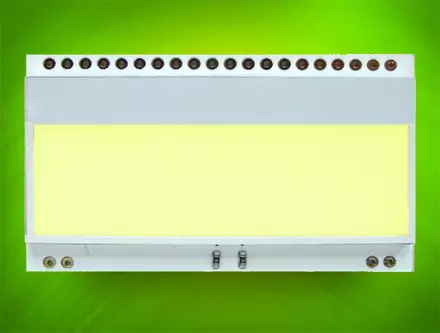

Gelb/Grün

Gelb/Grün

EA LED55x31-G

EA LED55x31-W

Weiß

EA LED55x31-W

EA LED55x31-B

Blau

EA LED55x31-B

EA LED55x31-A

Amber

EA LED55x31-A

EA LED55x31-R

Rot

EA LED55x31-R

EA LED55x31-RGB

Vollfarbig

EA LED55x31-RGB

EA DOGM162W-A + EA LED55x31-W

STN positiv

EA DOGM162W-A + EA LED55x31-W
