EA FAQs

EA DIP Serie

EA DIP205 vs EA DIP203 (SPI Mode)

Unterschied EA DIP205 zu EA DIP203 (SPI Mode)

Frage:

Gibt es einen Unterschied zwischen dem neuen EA DIP205 und dem EA DIP203 ?

Antwort:

Vielen Dank für Ihre Anfrage. Zur Erinnerung: der Grund für die neue Artikelnummer ist, dass der Kontroller sich von SSD1803 (inzwischen abgekündigt) auf den RW1073 geändert hat.

Die Spezifikation beider Kontroller ist zu 100% kompatibel.

Im SPI-Mode fanden wir bei umfangreichen Test heraus, dass der SSD1803 mit einem Clock von bis zu 3 MHz läuft (damit allerdings weit ausserhalb der Spezifikation !) und der RW1073 nur bis 1.5 MHz. Aber beide arbeiten sauber innerhalb der Spezifikation: 1 MHz (tC= 1µs).

EA DIP203 vs EA DIP204

EA DIP203 vs EA DIP204

Question:

I have been struggling with the DIP203B-4NLW trying to get it to work.  I've purchased two of them and they both do the same thing when soldered on to my PCB.  I've used the same code with the DIP204B-4NLW and had no issues.  With the DIP203B-4NLW, the unit will not read in the 4 line display command.  Even when I do get it in 4 line display mode, when the cursor is moved to a new location, the first character is never displayed where the second one and on are displayed.  It doesn't seem like waiting extra time between the commands does any good.  Even when the commands are spaced 1 second apart, they display acts the same.  Could it be possible that I received 2 bad displays?  I would like some assistance as I have already purchased two of these units attempting to get this project up and running.  It seems like the DIP204B-4NLW worked much better.  Please help.

Answer:

Dear Andy,

thanks for your email. I’m sorry to hear that you are facing problems with the EA DIP203B-4NLW. But I can comfort you, you didn’t buy defect parts (if you did it on official way of our distributors).

It seems that your hardware or software does not keep the specification (SSD1803). Even when specification of EA DIP204 and EA DIP203 are identical, things outside of spec may lead to different effect. The only difference is that the old EA DIP204 could be powered by 5V or 3.3V and the new one EA DIP203 does support 3.3V only.

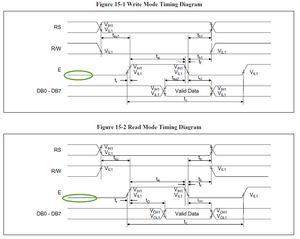

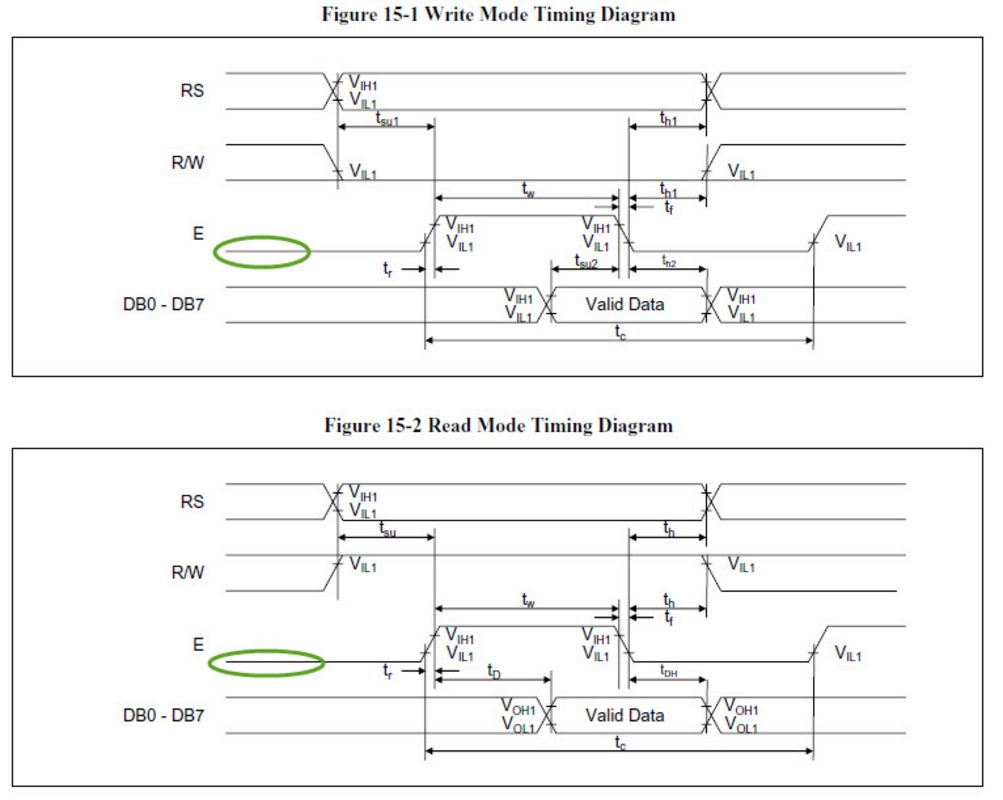

One known effect when driving the display outside of spec is, that Enable line need to stay low in idle state. If it’s high, then strange things do happen:

 EA DIP203 vs EA DIP204

But there are thousands of other way to be outside of specification.

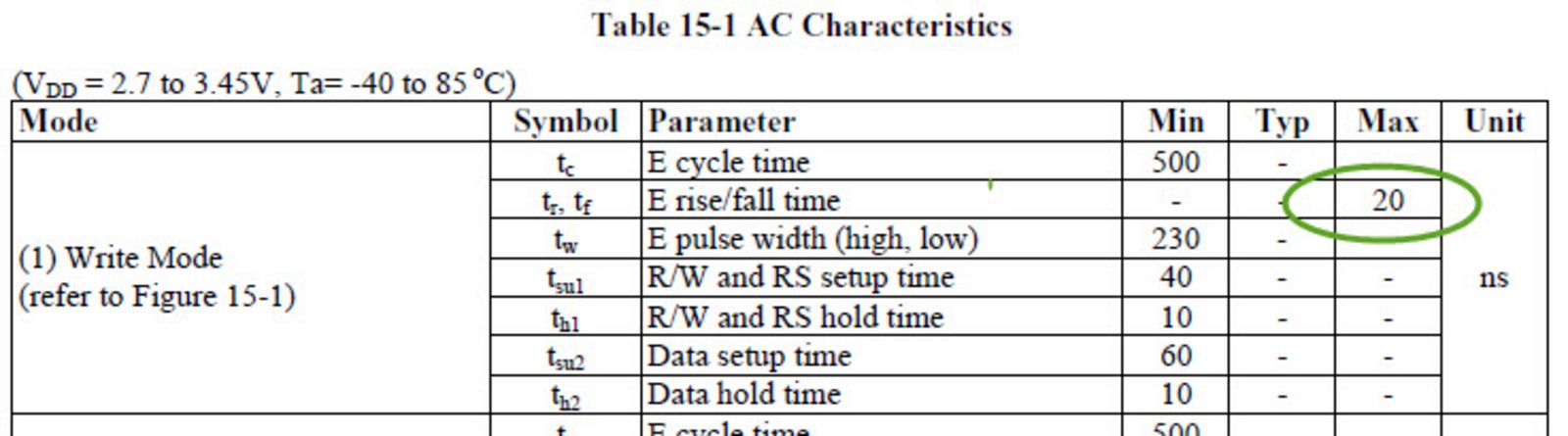

So please double check timing and especially t(fall):

EA DIP203 vs EA DIP204

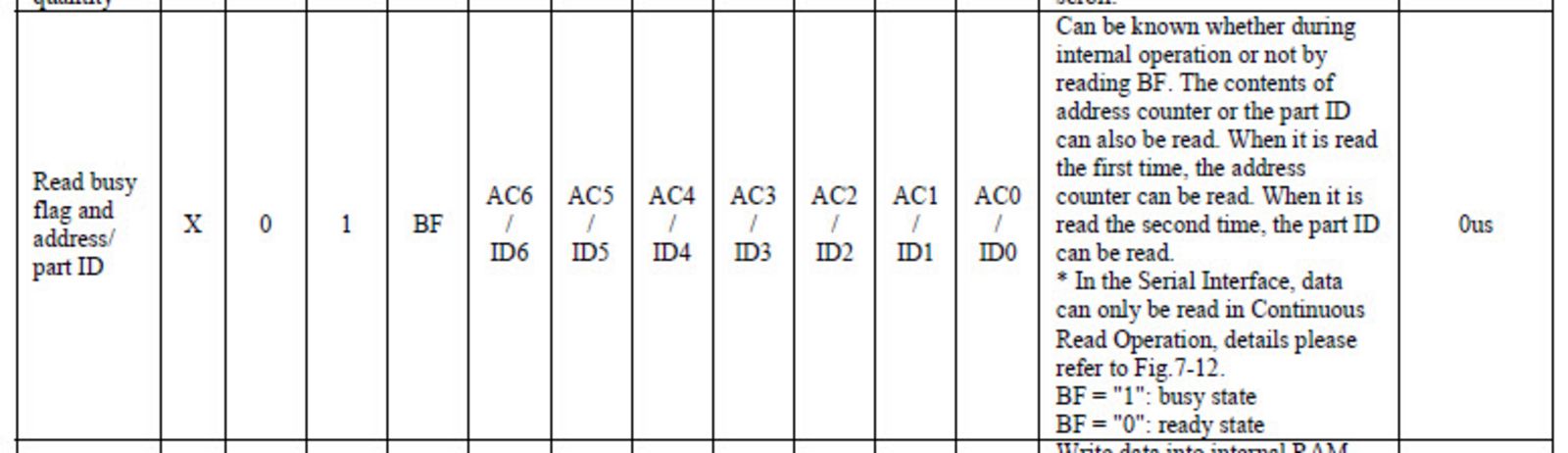

One important thing with the software (besides many others): do you wait for the Busy flag?

EA DIP203 vs EA DIP204

Have success !

PS: Here are all data sheets:

LatestPrevious
EA DIP203-4EA DIP203-6EA DIP204-4EA DIP204-6
data sheetdata sheetdata sheetdata sheet
KS0073SSD1803

Display bei ESD Test kaputt gegangen

Display ist bei ESD Test leider kaputt gegangen

Frage:
Wir benutzen das Display EA DIP204B-6NLW in zwei Geräten von uns. Letzte Woche haben wir einen CE-Test unseres Geräts machen lassen. Beim ESD-Test des Displays ist dieses leider kaputtgegangen. D. h. nachdem der ESD-Testfinger mit 4 kV die Displayfläche berührt hat, ließ sich das Display nicht mehr ansprechen.
Ist das Display nicht ESD-fest? Oder kann man etwas machen, damit es ESD-fest wird? Ich habe auf der Displayrückseite den Jumper 1 gefunden, der den Displayrahmen mit Ground verbindet.
Bei Auslieferung ist der Jumper nicht geschlossen. Auch ist im Datenblatt nichts zu finden, wofür dieser da ist! Über ein paar Tipps würde ich mich sehr freuen. Ich bin sicher nicht der einzige, der sein Gerät mit einem Display ausstatten will, welches auch ESD-fest ist.

Antwort:
Ein paar Tipps gebe ich Ihnen gerne, allerdings sieht die Lösung in jedem Aufbau anders aus.
  1. Ich kann Ihnen nicht empfehlen, das Display direkt mit der ESD-Pistole zu beschießen. Ich empfehle den Einbau in ein Gehäuse unter Abdeckung des Displays (Sichtfenster, evtl. mit Scheibe).
  2. Die Lötbrücke J1 verbindet den Metallrahmen mit der Systemmasse. Je nach Leiterbahnführung ist das beim ESD-Test von Vorteil, möglicherweise aber bei der Störaussendung nachteilig.
  3. Der beste Aufbau (ESD) ist immer der isolierte (Kunststoffgehäuse, Acrylscheibe). Wenn das nicht möglich ist, dann bestmöglich erden (dicke Leitung, idealen Punkt am Rahmen suchen).
  4. Gegen Abstürze hilft eine Testroutine, welche zyklisch den Displaykontroller abfragt und evtl. neu initialisiert bzw. einen Hardware-Reset auslöst. Bei einem Latch-up muss auch die Stromversorgung am Display getrennt werden (inkl. aller Datenleitungen bzw. zuvor richtigsetzen).
  5. Manchmal ist eine Masseanbindung des Metallrahmens über einen Scheibenkondensator besser.

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"

P204-3N / DIP204-4N

P204-3N / DIP204-4N zeigt nichts an

Frage:
Mein 4 × 20er LCD (P204-3N) zeigt nichts an

Antwort:
Bei den LCD-Modulen mit dem Kontroller KS0073 gibt es das zusätzliche RE-Bit, das über das Function-Set-Register gesetzt und zurückgesetzt werden kann. Nur wenn das RE-Bit gesetzt ist, können Sie das Display auf „4-zeilig“ initialisieren.
Beachten Sie, dass RE auch wieder zurückgesetzt werden muss, bevor Sie z. B. das Register für „Display On-Off Control“ erreichen können!
Beachten Sie, dass der Kontrast an Pin 3 (VEE) gegen VDD geregelt wird; d. h. je höher die Spannung wird (0,3 V ... 0,8 V ...), desto schwärzer wird das Display (ganz im Gegensatz zu Standarddisplays, welche dann blasser werden).
Dieser Hinweis betrifft EA P204-3N, EA P204-3NLED, EA DIP204-4NLED, EA C124-NLED.

Bei den LCD-Modulen mit dem Kontroller KS0073 gibt es das zusätzliche RE-Bit, das über das Function-Set-Register gesetzt und zurückgesetzt werden kann. Nur wenn das RE-Bit gesetzt ist, können Sie das Display auf „4-zeilig“ initialisieren.
Beachten Sie, dass RE auch wieder zurückgesetzt werden muss, bevor Sie z. B. das Register für „Display On-Off Control“ erreichen können!
Beachten Sie, dass der Kontrast an Pin 3 (VEE) gegen VDD geregelt wird; d. h. je höher die Spannung wird (0,3 V ... 0,8 V ...), desto schwärzer wird das Display (ganz im Gegensatz zu Standarddisplays, welche dann blasser werden).
Dieser Hinweis betrifft EA P204-3N, EA P204-3NLED, EA DIP204-4 und -6, EA C124-NLED.

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"

Lebensdauer weiße LED

Lebensdauer weiße LED

Frage:
Ich habe gehört, dass die blauen LEDs nicht zuverlässig sind. Kann ich diese neuen Displays überhaupt einsetzen?

Antwort:
Sicher ist jedoch, dass die Lebensdauer, also die Helligkeit der LEDs, im Wesentlichen sowohl von der Betriebstemperatur der Beleuchtung als auch dem Betriebsstrom abhängig ist. Wir empfehlen einen maximalen Betriebsstrom von 15 mA pro LED bei 25 °C. Für höhere Temperaturen ist ein Derating mitzuberücksichtigen.
Bitte beachten Sie weiterhin, dass LEDs unbedingt mit einer Stromquelle oder zumindest mit einem Vorwiderstand betrieben werden müssen. Aufgrund der großen Exemplarstreuung bei der Fluss-Spannung (3,0 ~ 3,6 V) sind bei der Vorwiderstandslösung alle Fälle mitzuberücksichtigen.
Für hochwertige Applikationen empfehlen wir, ein Modul aus der EA DIP-Serie oder EA eDIP-Serie zu verwenden. Diese Module sind mit weißen LEDs der Firma NICHIA bestückt, dem hochwertigsten Hersteller, welcher sich auf industrielle Anwendungen fokussiert hat.
Außerdem setzen wir hier deutlich mehr LEDs ein als der Mitbewerb. Dadurch sind unsere Beleuchtungen nicht nur wesentlich heller, auch die LEDs müssen nicht permanent an ihrer Leistungsgrenze betrieben werden. Dies kommt deutlich der Lebensdauer entgegen.
Diese Informationen beruhen auf dem derzeitigen technischen Stand, für weitere Fragen stehen wir Ihnen selbstverständlich jederzeit gerne zur Verfügung.

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"

EA DIP204-4 an Bascom/ Atmega/ ATtiny

EA DIP204-4 an Bascom/ Atmega/ ATtiny

Frage:
Nachdem ich in den vergangenen Wochen mehrere Tage damit vergeudet habe, ein EA DIP204-4-Display an einem ATiny2313 sowie an einem Atmega48 programmiert mit Bascom zum Laufen zu bringen, möchte ich hiermit meinen Frust loswerden …
Da die Programme mit mehreren anderen Displays problemlos liefen, habe ich natürlich zunächst einen Defekt am Display vermutet und erstmal ein weiteres gekauft (das natürlich denselben „Fehler“ zeigte).
Wenn sie erstmal laufen, sind die Displays ja hevorragend und vor allem Baugröße und Bauform sind perfekt.
Aber mit Bascom kriege ich das Display einfach nicht zum Laufen.

Antwort:
Leider ist die BASCOM-Hilfe falsch. Es genügt, das Display mit

::::::::::::::::::::::::::::::::::::::::::::

Config Lcd = 20 * 4a , Chipset = Ks077 ::::::::::::::::::::::::::::::::::::::::::::

(kein Schreibfehler) anstelle von
Config Lcd = 20 * 4 zu deklarieren
Im Listing des Programms sieht das dann so aus:

::::::::::::::::::::::::::::::::::::::::::::

Config Lcdpin = Pin , Db4 = Portb.0 , Db5 = Portb.1 , Db6 = Portb.2 , Db7 = Portb.3 , E = Portb.5 , Rs = Portb.4
Config Lcdbus = 4
'Konfiguration der Port-Einstellungen

Config Lcd = 20 * 4a , Chipset = Ks0077

::::::::::::::::::::::::::::::::::::::::::::

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"

Montage / Einbau EA DIP204-6 ?

Frage:
Ich setze zurzeit das Display EA DIP204B-6NLW ein und möchte es zukünftig in einem Gehäuse verbauen.
1) Gibt es für das Display einen entsprechenden Frontrahmen?
2) Gibt es anderes Zubehör, was den Einbau in ein Gehäuse ermöglicht / vereinfacht?

Antwort:
Da die Displayfamilie EA DIP für Platinenmontage konzipert wurde, ist eine Frontplatten-Montage dieses Displays nicht vorgesehen. Die Montage erfolgt über die Platine; das bedeutet, dass die Platine im Gehäuse montiert wird und das Display entsprechend seinen Platz hinter dem Frontplattendurchbruch einnimmt.
Da wir ein mechanisch baugleiches Display EA DIP128-6 (Grafik) in einer unserer Bedieneinheiten verwenden (EA KIT129-6), passt die dazugehörige Einbaublende EA 0FP129-6 grundsätzlich vom Sichtfenster her auch für das Textdisplay. Die Einbaublende ist aus Aluminium gefertigt und schwarz eloxiert. Montiert wird aber auch hier die Basisplatine, nicht das Display.

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"

EA DIP204 läuft nicht im SPI Mode

EA DIP204 läuft nicht im SPI Mode

Frage:
Das LCD DIP204-4 funktioniert im SPI-Modus nicht. Im 4-Bit-Parallel-Modus funktioniert das LCD. Die Brücke wurde entsprechend auf SPI gesetzt, bzw. die Lötstelle wurde auch später aufgelöst und auf Custom-PINs / -Jumper geleitet, um das ständige Löten zu vermeiden.

Antwort:
Wenn Sie die Stellung der Lötbrücke mit einem Durchgangsprüfer geprüft haben (manchmal bleibt doch ein hauchfeiner Schluss) kann es eigentlich nur am Timing liegen.
Anbei das Datenblatt des KS0073.
Das Timing finden Sie auf S. 51 und S. 78.

Weitere Informationen und Programmierhinweise finden Sie auf unseren Seiten "Support" und "Datenblätter"
