Diese Displayfamilie wurde speziell für low-power Handheld Applikationen in kleinen und großen Stückzahlen entwickelt. Erstmals ist der Betrieb eines Standard-Displays direkt an 3,3V möglich! Auch die optional erhältlichen LED-Beleuchtungen laufen in der Regel mit 3,3V oder 5V. Das bevorzugte Interface ist hier der SPI-Bus. Mittlerweile sind viele verschiedene Text- und Grafikdisplays verfügbar.

EA DOG-Serie Die Vielseitigen

Diese neue Displayserie

wurde speziell für low-power Handheld Applikationen und für kleine und große Stückzahlen entwickelt. Erstmals ist der Betrieb eines Standard-Displays direkt an 3,3V möglich! Verschiedenste Typen und Farben sind als Standard verfügbar. Verlässlichkeit und extrem lange Verfügbarkeit zeichnen diese moderne LCD Anzeigen aus.

Prospekt als PDF

Die weltweit flexibelste Displayserie Superflach: Text, Grafik, SPI, verschiedene Farben

  • extrem kompakter Aufbau
  • 1x8 - 2x16 - 3x16 für +5V oder +3,3V
  • 4x10/2x10 - 4x20 für +3,3V
  • Grafik 102x32 .. 240x128 für +3,3V
  • flach mit 2,0 (2,8)mm unbeleuchtet und 5,8(6,4)mm mit Beleuchtung
  • direktes Einlöten in die Platine ohne zus. Montageaufwand
  • Textdisplays: SPI-Interface, einige auch mit I²C bzw. 4-Bit, 8-Bit
  • Grafikdisplays: SPI-Interface (160x104, 240x64 und 240x128 auch I²C)
  • LED Beleuchtung 3,3V oder 5V
  • viele verschiedene Designs ab 1 Stück realisierbar
  • Top. -20..+70°C integr. Temperaturkompensation
  • keine Mindestmengen, kürzeste Lieferzeiten
LCD in verschiedenen Farben; Beleuchtung einfach austauschen

Als Farbvarianten ab 1 Stück

Zur Zeit sind 8 verschiedene Displaygrößen lieferbar, alle jeweils in STN transmissiv und reflektiv, STN blau, FSTN positiv und negativ:

Text Displays

  • 1 x 8 Zeichen mit 11.97 mm Schriftgröße (EA DOGM081-A)
  • 2 x 16 Zeichen mit 5.57 mm Schriftgröße (EA DOGM162-A)
  • 3 x 16 Zeichen mit 3.65 mm Schriftgröße (EA DOGM163-A)
  • 4 x 16 Zeichen mit 3.2 mm oder 2 x 16 Zeichen mit 6 mm (EA DOGS164-A)
  • 4 x 20 Zeichen mit 4.8 mm Schriftgröße (EA DOGM204-A)
  • 4 x 10 Zeichen mit 2.6 mm oder 2 x 10 Zeichen mit 4.55 mm (EA DOGS104-A)
Grafik und Text zum Einbau, extrem flach und schmal

Grafik Displays

  • 102x64 dots, 1.7" (EA DOGS102-6)

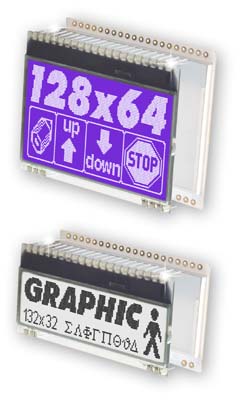

  • 132x32 dots, 2.1" (EA DOGM132-5)
  • 128x64 dots, 2.3" (EA DOGM128-6)
  • 128x64 dots, 2.8" (EA DOGL128-6)
  • 240x64 dots, 2.3" (EA DOGM240-6)
  • 160x104 dots, 3.3" (EA DOGXL160-7)
  • 240x128 dots, 3.9" (EA DOGXL240-7)
Display und LED für 3,3V single supply

Superflache Bauweise

Mit 2,0 (2,8) mm bzw. 5,8 (6,4) mm Bauhöhe. Und das ohne Spezialkonstruktion, sondern mit leicht zu verarbeitenden Pins im Raster 2,54 mm.


Mithilfe von Standardbuchsenleisten ist auch eine steckbare Kontruktionen möglich.

Weitere Informationen entnehmen Sie bitte den Datenblättern!

Bestellbezeichnung Typ Datenblatt Display Kontroller Hinweis

Shop

EA DOGM081-A Text 1x8 Textdisplay ST7036
EA DOGM162-A Text 2x16
EA DOGM163-A Text 3x16
EA DOGS104-A Text 4x10/2x10 DOGS104-A SSD1803A auch I²C

EA DOGS164-A

Text 4x16/2x16 DOGS164-A auch I²C

EA DOGM204-A Text 4x20 DOGM204-A auch I²C
EA DOGS102-6 102x64 - 1,7" DOGS102-6 UC1701
EA DOGM132-5 132x32 - 2,1" DOGM132-5 ST7565
EA DOGM128-6 128x64 - 2,3" DOGM128-6 ST7565
EA DOGM240-6 240x64 - 3,6" DOGM240-6 UC1611s auch I²C
EA DOGL128-6 128x64 - 2,8" DOGL128-6 ST7565
EA DOGXL160-7 160x104 - 3,3" DOGXL160-7 UC1610 auch I²C
EA DOGXL240-7 240x128 - 3,9" DOGXL240-7 UC1611s auch I²C
Schrift und kyrillischer Zeichensatz integriert

Das neueste Mitglied: EA DOGS104-A

Brandneu ist unser neues Textdisplay mit 4x10 bzw. 2x10 Zeichen. Es ist mit nur 36x28mm extrem kompakt und ist z.B. ideal für den Einbau in 19"-Systeme mit 1 HE geeignet.

Die Schriftgröße ist umschaltbar (4x10 mit kleiner Schrift bzw. 2x10 mit doppelter Schriftgröße) und das Display wird bereits als Standard mit 3 verschiedenen Zeichensätzen ausgeliefert: mit einem englischen, einem europäischen und einem kyrillischen Zeichensatz.

Wiederum sind auch hier verschiedene Dispalytechniken und verschiedenfarbige Hintergrundbeleuchtungen lieferbar. Nun erstmals auch eine 3-farbige Beleuchtung in weiß, grün und rot - jeweils umschaltbar.

Kostenfreie Display Simulation zum Test und Dokumentation

Simulation unter Windows

Als Orientierungshilfe in der Vielzahl der verschiedenen Displays und Farben erleichtert Ihnen der DOG-Simulator die Auswahl:

Alle Displays (Text und Grafik) sowie alle Beleuchtungsoptionen können am Bildschirm simuliert werden

Entwicklungs Test Board Dotmatrix und Grafik LCD mit USB

Testboard für alle DOG Displays

Auf dem Testboard EA 9780-4USB können dann später alle Module mit und ohne Beleuchtung eingesteckt werden. Die Displays zeigen sofort den Text / die Bilder vom Simulator - ohne zusätzlichem Entwicklungsaufwand.

Zusätzlich kann die Beleuchtung geschaltet werden.
Dies ermöglicht auf einfachste Weise einen realistischen Testbetrieb; ohne Softwareaufwand und ohne Adaptierhardware.
Sofort und kinderleicht. Das ist einzigartig am Markt.

Schnelle Integration in Arduino

Arduino meets DOG

So einfach kann die Ansteuerung eines Displays sein. Arduino macht es uns vor.

Für einige Displays aus der EA DOG-Serie bieten wir deshalb Unterstützung bei der Inbetriebnahme mit einem Arduino Board an. Darin enthalten sind Sketches, Libraries, Dokumentation, EAGLE *.brd  und *.sch Files.

In unserem Lieferprogramm halten wir auch Leerplatinen vor.

Hier finden Sie eine Tabelle als Übersicht.

Zeichensatz Editor Tool für LCD Display

Zeichensätze und Fonteditor

Unter der Bestellbezeichnung EA USBSTICK-FONT sind eine Reihe Zeichensätze lieferbar, welche für die Grafik-Displays der EA DOG-Serie optimiert wurden. Diese Zeichensätze sind beliebig editier- und erweiterbar.

Ein komfortabler Fonteditor ermöglicht zusätzlich Zeichensätze aus den Windows Schriften zu generieren. Mühelos erstellen Sie auch kyrillische, griechische oder arabische Zeichensätze.

Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an. Die Export-Funktion erstellt Quelltexte für C- und Basic-Compiler.
Zusammen mit der Testplatine EA 9780-2USB wird ein beliebiger Text live auf dem aufgesteckten Display angezeigt.


Auch eine Konvertiersoftware für Bilder im *.bmp Format wird mitgeliefert.

Design-In, Support

Sie können jederzeit mit einem Entwicklungsingenieure sprechen oder direkt eine email an technik(at)lcd-module.de senden. Zusätzlich zu diesem Service gibt es eine Reihe weitergehender Informationen und Hilfen: Initialisierungsbeispiele, Schaltplan, Informationen zu Zeichensätzen, USB-Treiber finden Sie unter SUPPORT.

Beleuchtung

Als Hintergrundbeleuchtung stehen bis zu 7 verschiedene Farben zur Verfügung!
Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so bis zu 23 verschiedene Kombinationen denkbar.

Es folgt eine Aufzählung der zu bekommenden Farben:

LCD Display Beleuchtung gelb/grün

Gelb/Grün

EA LED55x31-G

LCD Display Beleuchtung weiß

Weiß

EA LED55x31-W

LCD Display Beleuchtung blau

Blau

EA LED55x31-B

LCD Display Beleuchtung amber / orange

Amber

EA LED55x31-A

LCD Display Beleuchtung rot

Rot

EA LED55x31-R

LCD Display Beleuchtung vollfarbig RGB

Vollfarbig

EA LED55x31-RGB

LCD FSTN schwarz weiß positiv

STN positiv

EA DOGM162W-A + EA LED55x31-W

LCD STN blau negativ

STN blau negativ

EA DOGM162B-A + EA LED55x31-W

LCD STN gelb/grün positiv

STN gelb/grün

EA DOGM162E-A + EA LED55x31-G

LCD Modul STN gelb/grün sonnenlichtlesbar

STN reflektiv

EA DOGM162L-A ohne Beleuchtung

LCD FSTN schwarz weiß negativ

FSTN negativ

EA DOGM162S-A + EA LED55x31-W
