TFT Touch Displays (IPS) und Monochrome LCD

TFT Displays und Monochrome LCD

Kleine Grafik Displays 0,96" ~ 10,1".

Sofort lieferbar.

Langzeitverfügbar.

Industrietauglich.

RGB Interface, 8-Bit µC, 16-Bit µC, SPI.

TFT Displays & LCD Grafik

128x64 durch TFT Farbdisplay ersetzen?

128x64 durch Farbdisplay ersetzen?
IPS-Technik

Sie möchten Ihr 128x64-er Grafikdisplay (monochrom) durch ein TFT Farbdisplay ersetzen? Wir haben die Lösung und zeigen Ihnen wie's geht.

Unsere kleinen Farbdisplays mit 2,0" / 2,8" / 3,5" sind die Weiterentwicklung der weit verbreiteten schwarz/weissen Grafikanzeigen: einfache Ansteuerung über SPI Interface und damit für alle µC geeignet. Alternativ können diese kleinen TFTs auch über die klassische RGB-Schnittstelle oder einen 8- bzw. 16-Bit Datenbus angebunden werden.

Mit seinen 2" ist das EA TFT020-23AI zwar ein Winzling, aber die feine Auflösung von 240x320 Pixeln zaubert brillante Bilder bei knackigen 1000cd/m². Die IPS-Technik sorgt für einen gigantischen Rundum-Blickwinkel samt Sonnenlichtlesbarkeit:

Sonnenlichtlesbare TFT (IPS) Display für die Industrie und Medizintechnik

IPS und TFT Displays für die Industrie und Mesizintechnik

Hochwertige TFT Displays in IPS für Industrie und Medizin

Unsere TFT-Displays wurden speziell für industrielle Anwendungen entwickelt und sind langfristig verfügbar. Die Lebensdauer beträgt 50.000 Stunden und der Betriebstemperaturbereich erstreckt sich auf weite -20 bis +70°C.

Für die Hintergrundbeleuchtung werden helle, hochwertige LED‘s verbaut und mit Helligkeiten bis über 1000cd/m² auch direkt im Sonnenlicht lesbar.

Alle Displays sind Standardteile und in der Regel langfristig ab Lager verfügbar.

Was ist besser und warum? TFT, IPS, AACS Displays

Die Vorteile der IPS und AACS Technologie

read more

IPS und AACS Displays

IPS Technologie - Blickwinkel >170°

Bestellnummer

Größe

IPS / AACS

Abmessungen in mm

Auflösung

Touchpanel

Shop

Datenblatt

EA TFT009-81AINN 0.96" IPS 13.5 x 27.9 x 1.5 80x160   EA Shop Link
EA TFT009-81AITC IPS 18.7 x 31.9 x 2.6 PCAP
EA TFT015-22AINN 1.5" AACS 32.0 x 35.0 x 3.2 240x240   EA Shop Link
EA TFT015-22AITC AACS 44.0 x 46.0 x 5.3 PCAP
EA TFT020-23AINN 2.0" AACS 36.0 x 52.0 x 2.2 320x240   EA Shop Link
EA TFT020-23AITC AACS 43.0 x 65.0 x 4.2 PCAP
EA TFT028-23AINN 2.8" AACS 48.0 x 68.0 x 2.2 320x240   EA Shop Link
EA TFT028-23AITC AACS 58.0 x 84.0 x 4.3 PCAP
EA TFT035-34AINN 3.5" AACS 54.7 x 82.9 x 2.2 480x320   EA Shop Link
EA TFT035-34AITC AACS 65.0 x 100.0 x 4.4 PCAP
EA TFT043-42BITC 4,3" IPS 114.0 x 84.0 x 4.8 480x272 PCAP EA Shop Link
EA W800X-50AILW 5,0" AACS 124.0 x 78.5 x 9.1 800x480   EA Shop Link
EA R1024X-70BLW 7,0" AACS 164,9 x 100,0 x 5.7 1024x600   EA Shop Link
EA R1024X-70BLWTS AACS 164,9 x 100,0 x 7.6 PCAP
EA W1280X-101ALW 10,1" IPS 235 x 161 x 13,1 1280x800   EA Shop Link

Raspberry Pi an TFT Display anschließen mit Demo

Demoapplikation für das 0,9" IPS-Display samt Adapterplatine für den Raspberry Pi Pico.

Beispielcode in C zum Anzeigen von Texten und Bildern samt Touchpanel-Support.



USB Testboard für kleine IPS Displays

USB Testboard für kleine IPS Displays

Mit Hilfe eines USB-Kabels wird das Display direkt an den PC oder ein USB-Netzteil angeschlossen. Als Stand-alone ist es am Netzteil sofort lauffähig. Zusammen mit einem PC und dem Simualtortool."startTFT.exe" können Sie eigene Bilder darstellen oder Sie ändern die Helligkeit der Hintergrundbeleuchtung. Drehen Sie den Bildschirminhalt in 90°-Schritten.

Simulatortool: startTFT.zip

read more

Industrietaugliche TFT-Displays

Langfristig verfügbar und hohe Qualität. Mit und ohne Touchpanel lieferbar.

Dazu viel Support dank langjähiger Erfahrung in der Ansteuerung und im Einsatz von TFT-Displays.

Auch als komplette HMI mit SPI, RS-232 und USB.

TFT Displays

TFT Displays - mit und ohne Touchpanel

Bestellnummer

Größe

Abmessungen

Auflösung

Touchpanel

Shop

Datenblatt

EA TFT035-32ANN

3,5"

76.9 x 63.9 x 3.26

320x240

-

EA Shop

Link

EA TFT035-32BTS

PCAP

Link

EA TFT035-32ATP

Resistiv

Link

EA TFT043-42ANN



4,3"

105.5 x 67.2 x 3.0

480x272

  EA Shop

Link

EA TFT043-42ATS

PCAP

Link

EA TFT043-42ATP

Resistiv

Link

EA TFT050-84ANN

5"




120.7 × 75.8 ×2.8

800x480

  EA Shop Link
EA TFT050-84BTS PCAP Link
EA TFT050-84ATP Resistiv Link
EA TFT052-41ANN

5,2"

140.4 x 49.9 x 3.0

480x128

  EA Shop Link
EA TFT052-41ATS

PCAP

Link
EA TFT052-41ATP

Resistiv


EA TFT057-32ANN

5,7"

141.1 x 101.6 x 6.5

320x240

  EA Shop

Link

EA TFT057-32ATS

PCAP

Link

EA TFT057-32ATP

Resistiv

Link

EA TFT070-84ANN

7"

165.0 x 100 x 5.8

800x480

  EA Shop

Link

EA TFT070-84ATS

PCAP

Link



EA TFT070-84ATP

Resistiv

Link

Individuelle Scheibe oder Touch für TFT Displays

Individuelles Schutzglas

Ob mit Touchfunktion oder als reines Schutzglas bieten wir Individuallösungen für unsere TFT-Displays an. In Echtglas oder Acryl.

Die Scheiben können in individuellen Farben bedruckt und mit einem Logo versehen werden, auch transparente Bereiche sind möglich.

Benötigen Sie zusätzlich eine Klebung für den einfachen Einbau ?

Nennen Sie uns Ihre individuelle Größe und das Design, wir setzen es um.

Adapterboard für TFT / IPS Displays, Interface auch für Touch

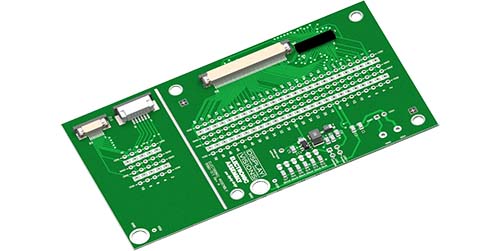

Test-/Adapterboard

Interfaceboard EA 9980-TFT für die Anbindung eines TFT-Displays an diverse µC-Boards. Mit 50- und 39-pol. ZIFF-Stecker. Für einen schnellen und unkomplizierten Anschluss an Ihr System.

Mit Treiber für LED-Beleuchtung (5-95mA) und Touchpanel-Stecker (6- und 10-poliger ZIFF-Stecker).

Datenblatt als pdf.

FSTN Displays für industrielle Anwendungen, low power

Monochrome Grafikdisplays in STN und FSTN

Weitergehende Informationen zu jedem einzelnen Display finden Sie in der Tabelle unten unter "Datenblatt".

Für zuverlässige und kompakte Anwendungen sind die COG-Displays aus der EA DOG-Serie bestens geeignet: superflach, 3,3V, low-power mit SPI Interface und in mind. 16 verschiedenen Farbkombinationen lieferbar. Unter vielen verschiedene Größen finden Sie das perfekte Display nicht nur für Ihre mdizintechnische oder industrielle Applikation.

Monochrome Grafikdisplays

Artikel-
bezeichnung
Auflösung Abmessung Front
rahmen
Kontroller Bel. Touch Vee


Datenblatt

Pixel B x H x T
EA DOGS102-6 102x64 39x40x5   integr. UC1701 LED ja integr DOGS102-6
EA T120-5 120x32 68x39x8 017-8U integr.
PT6520
LED

ja

-1V T120-5
EA DIP122-5NLED 122x32 68x27x11   LED



-4V DIP122
EA P122-5NLED 122x32 84x 44x14   LED



-2V P122-5N
EA DOGM132-5 132x32 55x31x2

integr. ST7565

LED   integr DOGM132
EA DOGM128-6 128x64 55x46x2   LED

ja

integr. DOGM128-6
EA W129W-6X9HLW 128x64 56x43x3   LED   integr W129W-6X
EA DOGL128-6 128x64 68x51x3   LED

ja

integr. DOGL128-6
EA W128-6N2LED 128x64 93x70x14 0099-KE integr.
KS 0107/8
LED

ja

integr. W128-6N2
EA DIP128-6N5LW 128x64 75x46x11 0FP129-6 LED

ja

integr. DIP128-6
EA DIP128J-6N5LW 128x64 75x46x11 0FP129-6 LED

ja

integr.
EA P128-6N3LED 128x64 84x60x11   LED



integr. P128-6N3
EA J128-6N6LED 128x64 78x70x10   LED



-10V. J128-6
EA DOGXL160-7 160x104 78x64x6   integr. UC1610 LED

ja

integr DOGXL160-7
EA W160-7KHLW 160x128 140x102x19 017-18U integr.
T 6963C
LED

ja

integr. W160-7
EA DIP180B-5NLW 180x32 102x27x11   AX 6120 LED   -3V DIP180
EA W240-6K2HLW 240x64 180x65x15 017-10U integr.
T 6963C
LED

ja

integr. W240-6
EA DOGM240-6 240x64 94x40x6   integr. UC1611s LED ja integr DOGM240-6
EA DOGXL240-7 240x128 94x67x6   LED ja integr DOGXL240-7
EA eDIP240B-7 240x128 113x70x11 0FP241-7 Intelligent ! LED ja

integr

eDIP240-7
EA DIP240B-7KLW 240x128 113x70x11 0FP241-7 integr.
SAP1024
LED

ja

integr DIP240-7
EA W240-7K2C 240x128 170x105x14   CFL



integr. W240-7K2
EA W240-7KHLEDB 240x128 144x104x14 0FP240-7 LED

ja

integr. W240-7
EA W240-7KHLW 240x128 152x104x14 0FP240-7 LED

ja

integr.
EA eDIP320B-8 320x240 138x105x10 0FP321-8 Intelligent ! LED

ja

integr. eDIP320-8
EA W320W-8K3LW 320x240 156x120x21 0FP320-8 integr.
S1D13700
LED

ja

integr W320-8K3
Intelligente Displays mit RS-232, SPI und I²C

Intelligente Displays mit RS-232, SPI und I²C

Eingebaute Zeichensätze, Grafikfunktionen, einstellbare Beleuchtung, Touchpanel Unterstützung, all dies sind weltweit einzigartige Features.

Kein Pixeln mehr, dafür voller Zugriff auf über 112 mächtge Grafikunktionen. Dazu ein onboard-Speicher für zusätzliche Schriften, Bilder und Makros.

Last but not least bieten wir dazu eine kostenfreie Simulatorsoftware für das EA eDIP240-7, sowie ein Starterkit mit USB Anschluss an.
Mehr dazu lesen Sie auf der Seite eDIP.
