COG - vielseitige Displays als Text und Grafi mit SPI und verschiedenen Beleuchtungen

Vielseitige Displays

Spannungsversorgung +3,3V.

Optionale LED-Beleuchtung.

Standard SPI-Bus Interface.

Lange Verfügbarkeit.

COG Chip-on-glass.

Chip-On-Glass Displays LCD Grafik und Text

Als Farbvarianten ab 1 Stück

Als Farbvarianten ab 1 Stück

Zur Zeit sind 8 verschiedene Displaygrößen lieferbar, alle jeweils in STN transmissiv und reflektiv, STN blau, FSTN positiv und negativ:

Text Displays

  • 1 x 8 Zeichen mit 11.97 mm Schriftgröße (EA DOGM081-A)
  • 2 x 16 Zeichen mit 5.57 mm Schriftgröße (EA DOGM162-A)
  • 3 x 16 Zeichen mit 3.65 mm Schriftgröße (EA DOGM163-A)
  • 4 x 16 Zeichen mit 3.2 mm oder 2 x 16 Zeichen mit 6 mm (EA DOGS164-A)
  • 4 x 20 Zeichen mit 4.8 mm Schriftgröße (EA DOGM204-A)
  • 4 x 10 Zeichen mit 2.6 mm oder 2 x 10 Zeichen mit 4.55 mm (EA DOGS104-A)

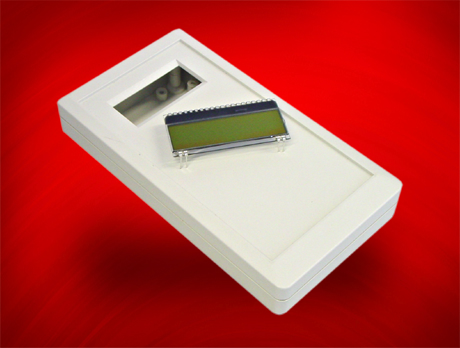

Grafik Displays

Grafik Displays

  • 102x64 dots, 1.7" (EA DOGS102-6)
  • 132x32 dots, 2.1" (EA DOGM132-5)
  • 128x64 dots, 2.3" (EA DOGM128-6)
  • 128x64 dots, 2.8" (EA DOGL128-6)
  • 240x64 dots, 2.3" (EA DOGM240-6)
  • 160x104 dots, 3.3" (EA DOGXL160-7)
  • 240x128 dots, 3.9" (EA DOGXL240-7)

Bestellbezeichnung Typ Datenblatt Display Kontroller Hinweis

Shop

EA DOGM081-A Text 1x8 Textdisplay ST7036   EA Shop
EA DOGM162-A Text 2x16   EA Shop
EA DOGM163-A Text 3x16   EA Shop
EA DOGS104-A Text 4x10/2x10 DOGS104-A SSD1803A auch I²C EA Shop

EA DOGS164-A

Text 4x16/2x16 DOGS164-A auch I²C

EA Shop

EA DOGM204-A Text 4x20 DOGM204-A auch I²C EA Shop
EA DOGS102-6 102x64 - 1,7" DOGS102-6 UC1701   EA Shop
EA DOGM132-5 132x32 - 2,1" DOGM132-5 ST7565   EA Shop
EA DOGM128-6 128x64 - 2,3" DOGM128-6 ST7565   EA Shop
EA DOGM240-6 240x64 - 3,6" DOGM240-6 UC1611s auch I²C EA Shop
EA DOGL128-6 128x64 - 2,8" DOGL128-6 ST7565   EA Shop
EA DOGXL160-7 160x104 - 3,3" DOGXL160-7 UC1610 auch I²C EA Shop
EA DOGXL240-7 240x128 - 3,9" DOGXL240-7 UC1611s auch I²C EA Shop
DOG Display Simulation unter Windows

Simulation unter Windows

Als Orientierungshilfe in der Vielzahl der verschiedenen Displays und Farben erleichtert Ihnen der DOG-Simulator die Auswahl:

Alle Displays (Text und Grafik) sowie alle Beleuchtungsoptionen können am Bildschirm simuliert werden

read more
Simulator und USB-Testboard für EA DOG Displays Text und Grafik

Testboard für alle DOG Displays

Auf dem Testboard EA 9780-4USB können dann später alle Module mit und ohne Beleuchtung eingesteckt werden. Die Displays zeigen sofort den Text / die Bilder vom Simulator - ohne zusätzlichem Entwicklungsaufwand.

Zusätzlich kann die Beleuchtung geschaltet werden.
Dies ermöglicht auf einfachste Weise einen realistischen Testbetrieb; ohne Softwareaufwand und ohne Adaptierhardware.
Sofort und kinderleicht. Das ist einzigartig am Markt. EA Shop

Arduino meets DOG

Arduino meets DOG

So einfach kann die Ansteuerung eines Displays sein. Arduino macht es uns vor.

Für einige Displays aus der EA DOG-Serie bieten wir deshalb Unterstützung bei der Inbetriebnahme mit einem Arduino Board an. Darin enthalten sind Sketches, Libraries, Dokumentation, EAGLE *.brd  und *.sch Files.

In unserem Lieferprogramm halten wir auch Leerplatinen vor.

Hier finden Sie eine Tabelle als Übersicht.

Zeichensätze und Fonteditor

Zeichensätze und Fonteditor

Unter der Bestellbezeichnung EA USBSTICK-FONT sind eine Reihe Zeichensätze lieferbar, welche für die Grafik-Displays der EA DOG-Serie optimiert wurden. Diese Zeichensätze sind beliebig editier- und erweiterbar.

Ein komfortabler Fonteditor ermöglicht zusätzlich Zeichensätze aus den Windows Schriften zu generieren. Mühelos erstellen Sie auch kyrillische, griechische oder arabische Zeichensätze.

Der integrierte Font-Simulator zeigt sofort die endgültige Größe und das Design an. Die Export-Funktion erstellt Quelltexte für C- und Basic-Compiler.
Zusammen mit der Testplatine EA 9780-2USB wird ein beliebiger Text live auf dem aufgesteckten Display angezeigt.


Auch eine Konvertiersoftware für Bilder im *.bmp Format wird mitgeliefert. EA Shop

Beleuchtung

Als Hintergrundbeleuchtung stehen bis zu 7 verschiedene Farben zur Verfügung!
Durch einfaches Aufeinanderstecken von Display und Beleuchtung sind so bis zu 23 verschiedene Kombinationen denkbar.

Gelb/Grün

Gelb/Grün

EA LED55x31-G

EA LED55x31-W

Weiß

EA LED55x31-W

EA LED55x31-B

Blau

EA LED55x31-B

EA LED55x31-A

Amber

EA LED55x31-A

EA LED55x31-R

Rot

EA LED55x31-R

EA LED55x31-RGB

Vollfarbig

EA LED55x31-RGB

EA DOGM162W-A + EA LED55x31-W

STN positiv

EA DOGM162W-A + EA LED55x31-W

EA DOGM162B-A + EA LED55x31-W

STN blau negativ

EA DOGM162B-A + EA LED55x31-W

EA DOGM162E-A + EA LED55x31-G

STN gelb/grün

EA DOGM162E-A + EA LED55x31-G

EA DOGM162L-A ohne Beleuchtung

STN reflektiv

EA DOGM162L-A ohne Beleuchtung

EA DOGM162S-A + EA LED55x31-W

FSTN negativ

EA DOGM162S-A + EA LED55x31-W
