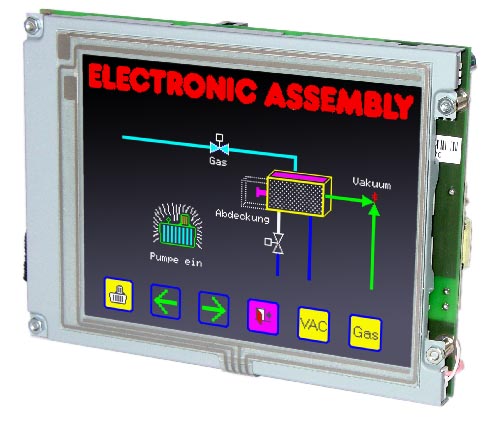

EA KIT320-8LWTP + EA 0FP320-8SW

EA KIT320-8LWTP

Die Serie EA KIT ist eine
komplett aufgebaute
Steuer- und Bedieneinheit
mit diversen eingebauten Funktionen.
Das kompakt aufgebaute Display
bietet zusammen mit dem
sehr guten Supertwistkontrast
eine sofort einsetzbare Einheit.
Die Ansteuerung erfolgt über
die Standard Schnittstellen
RS-232 oder RS-422.

EA KIT-Serie Bedieneinheiten

Bedieneinheiten mit Touch Panel zum sofortigen Einbau über RS-232 - Plug and Play

  • Integriertes Touch Panel, kratzfest, entpiegelt
  • CFL-Beleuchtung blau-weiß oder LED-Beleuchtung gb/gn
  • div. Zeichensätze inkl. 8-fach Zoomfunktion
  • High-Level-Grafikfunktionen (Gerade, Bargraph, Menu, Touchtasten ...)
  • RS-232 oder RS-422, 5V/12V/24V Versorgung
  • Makroprogrammierung, Ablegen von Bildern, Texten und Funktionen
  • 16 Digitale Ein- und Ausgänge mit Optokoppler als Zubehör
  • sofort lieferbar
  • verschiedenste Größen: von 120x32 bis 320x240 Punkte
  • Simulationssoftware fur Windows® für den Test vorab und zur Entwicklungsunterstützung

Kurzbeschreibung

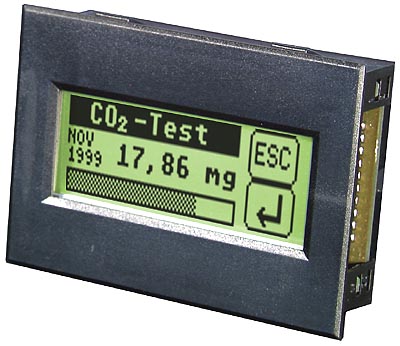

Das Grafikkit EA KIT120-5LEDTP (siehe Abbildung oben) ist eine komplett aufgebaute Steuer- und Bedieneinheit von 2,4" bis zu 5,9" mit diversen eingebauten Funktionen. Das kompakt aufgebaute Display bietet zusammen mit dem sehr guten Supertwistkontrast eine sofort einsetzbare Einheit. Die Ansteuerung erfolgt über die Standard Schnittstellen RS-232 oder RS-422. Das Grafikkit enthält neben kompletten Grafikroutinen zur Displayausgabe auch verschiendenste Schriften, 2 Analogeingänge und einen FLASH-Speicher zur Ablage von Bildern und Makros.
 Die Programmierung erfolgt über hochsprachenähnliche Grafikbefehle; zeitraubende Programmierungen von Zeichensätzen und Grafikroutinen entfällt hier völlig. Es sind keine Treiber oder auswändige Programmiertools erforderlich. Die simple Verwendung von Makros und die Eingabemöglichkeit über Touchpanel machen es zu einem richtigen Power Display. In einem farbigen DIN-A4 Flyer (290kB) haben wir nochmals alles zusammengefasst:

Hardware

Das Grafikkit ist für +5V Betriebsspannung ausgelegt. Optional ist eine Versorgung mit +9..36 V möglich. Die Datenübertragung erfolgt seriell asynchron im RS-232 oder RS-422 Format. Das Übertragungsformat ist fest auf 8 Datenbits, 1 Stopbit, no Parity eingestellt. Die Baudrate kann über DIP-Schalter von 1200 Baud bis zu 115.200 Baud ausgewählt werden. Handshakeleitungen RTS und CTS stehen zur Verfügung.

Touch Panel

Alle Versionen sind mit einem integrierten Touch Panel lieferbar.
Durch Berühren des Displays können hier Eingaben gemacht und Einstellungen per Menü getätigt werden. Die Beschriftung der "Tasten" ist flexibel und auch während der Laufzeit änderbar (verschiedene Sprachen, Icons).

Das Zeichnen der einzelnen "Tasten", sowie das Beschriften oder Zusammenfassen mehrerer Felder wird von der eingebauten Software übernommen. Die Programmierung der Felder ist kinderleicht.


Für einen noch besseren Eindruck laden Sie sich das kostenfreie Programmiertool inkl. Editor und Simulator aus der Tabelle unten - Er ist garantiert virenfrei und ohne speziellen Installationskenntnissen sofort lauffähig!

Die verschiedenen Versionen

Artikel-
bezeichnung

Auflösung
 Abmessung
schirm
 Optionen
 Felder
 Hinweise Datenblatt
 KIT120-5LED
 120x32
 68x39x24 mm
2,4"
 9..36V,
Touch Panel
5x2
 RS-232, Snap-In KIT120

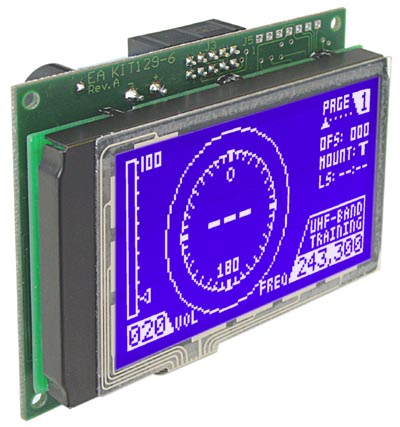

 KIT129-6LW
 128x64
 75x60x24 mm

2,8"

 9..35V,
Touch Panel
5x3
 RS-232, blau negativ mit LED-Bel. KIT129-6

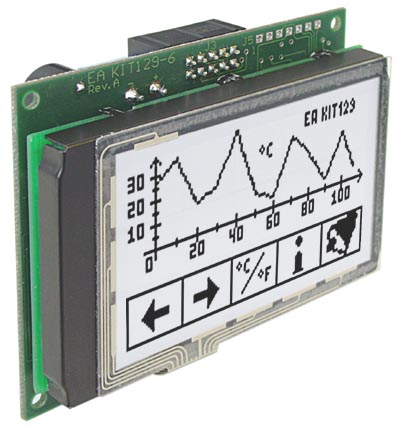

 KIT129J-6LW RS-232, schwarz-weiß positiv

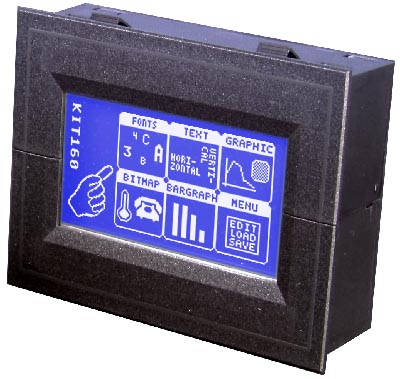

 KIT160-6LW
160x80
 101x78x35 mm
3,1"
 9..35 V,
RS-422,
Touch Panel
8x4
 blau negativ mit weißer LED-Bel. KIT160-6
 KIT160-6LED LED-Beleuchtung gb/gn, Snap-In-Geh.

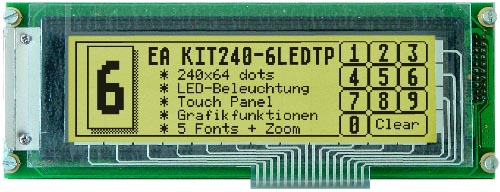

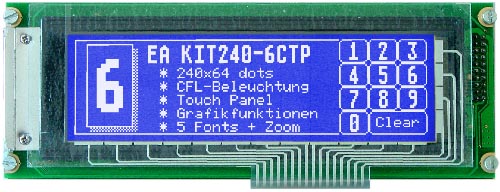

 KIT240-6LW
 240x64
 180x65x40 mm
5,4"
 9..35 V,
RS-422,
Touch Panel
12x4
 blau negativ mit weißer LED-Bel. KIT240-6
 KIT240-6LED LED-Beleuchtung gelb/grün
 KIT160-7C
160x128
140x102x36 mm
5,1"
 9..35 V,
RS-422,
Touch Panel
8x7
 blau negativ mit weißer CFL-Bel.
 KIT160-7

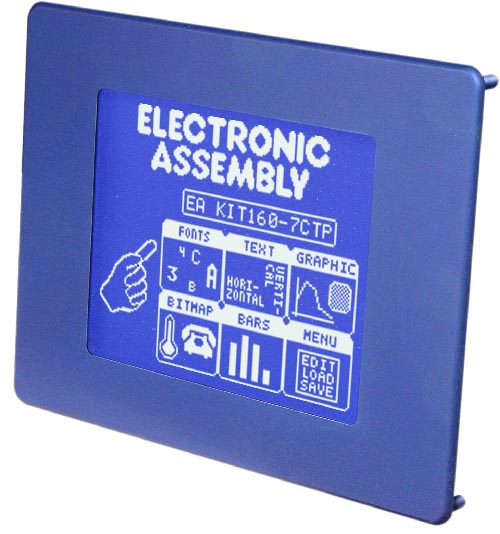

 KIT160-7LW
 LED-Beleuchtung weiss

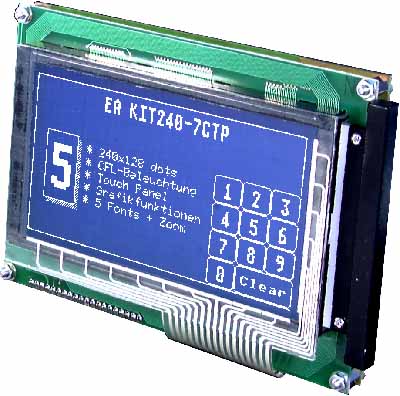

 KIT240-7C
 240x128
144x104x40 mm
5,0"
 9..35 V,
RS-422,
Touch Panel
10x6
 blau negativ mit weißer CFL-Bel. KIT240-7

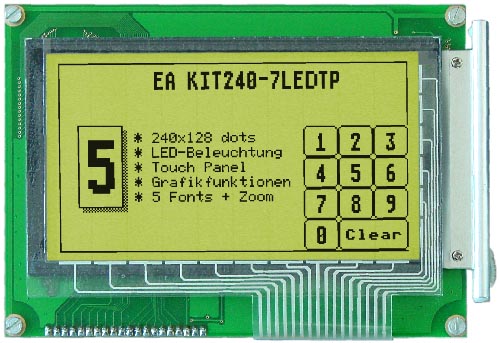

 KIT240-7LED LED-Beleuchtung gelb/grün

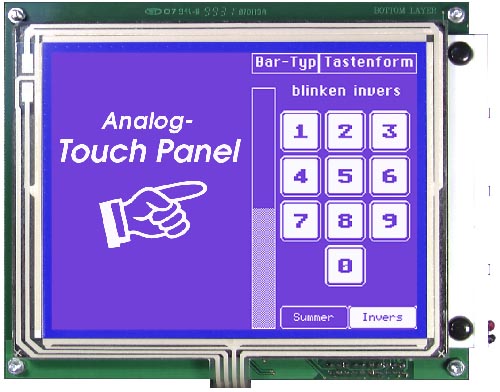

 KIT320-8C
 320x240
 ¼ VGA
156x121x36 mm
5,9"
 9..35 V,
RS-422,
Touch Panel
analog
 blau negativ mit weißer CFL-Bel KIT320-8
 KIT320-8LW schwarz-weiß positiv mit LED-Bel.

Software

Die Programmierung des Displays erfolgt über Befehle wie z.B. Zeichne ein Rechteck von (0,0) nach (64,15). Es ist keine zusätzliche Software oder Treiber erforderlich. Zeichenketten lassen sich pixelgenau plazieren. Das Mischen von Text und Grafik ist jederzeit möglich. Es können bis zu 16 verschiedene Zeichensätze verwendet werden. Jeder Zeichensatz kann wiederum 2- bis 8-fach gezoomt werden. Mit dem größten Zeichensatz 16x8 lassen sich somit bei 8-fach Zoom (=128x64) bildschirmfüllende Worte und Zahlen darstellen.
 Durch die Verwendung interner Makros können auch längere Befehlsfolgen übersichtlich und schnell definiert werden. Zur Makroprogrammierung ist eine Compiler Software erforderlich (siehe unten).

Zubehör

  • Frontpanel zur Montage (EA KIT320-8, KIT240-6, -7, KIT160-7, KIT129-6)

Als Zubehör ist ein Frontpanel aus eloxiertem Aluminium erhältlich. Damit läßt sich das Grafikkit ohne sichtbare Schrauben montieren. Der Einbau ist kinderleicht. Alle Frontpanel sind in der Farben schwarz (SW)  lieferbar.

- Editor, Compiler, Simulator, Beispiele, Demos

  • Kabel für PC


Für die einfache Anbindung an PC´s (Makroprogrammierung) liefern wir ein ca. 1,5m langes Kabel mit 9-pol. SUB-D Stecker (female) EA KV24-9B. Einfach an die COM 1 oder COM 2 anstecken und loslegen. Hinweis: Das Kabel ist nicht für die RS-422 Version EA OPT-RS4224 geeignet.





Grafik-LCD´s mit Touch Panel, ohne Ansteuerung

Diese Displays eignen sich zur Integration in kleinere Prozessorsysteme. Alle unten aufgeführten Grafikdisplays enthalten einen Grafikkontroller, welcher die direkte Anbindung an einen 8-Bit-Bus eines Prozessorsystems erlaubt. Zur Verfügung stehen dann Befehle zum Schreiben und Lesen des Display-RAM´s. Manche Kontroller bieten zusätzlich 1 integrierten Zeichensatz mit 5x7 dots.

Die Oberfläche der Touch Panels ist entspiegelt und kratzfest. Technik: resitiver Matrix Touch mit festen Feldern. Die Abfrage erfolgt wie bei einer Folientastatur: Scannen von Zeilen oder Spalten.
Das ¼VGA Display bietet einen Analog Touch, der unabhängig von Zeilen und Spalten arbeitet. Die Abfrage erfolgt hier über einen A/D-Wandler.

 Technische Daten des Touch Panels

 Spezifikation

min

typ

max

 Einheit
 On-Widerstand  300    10.000  Ohm
 Spannung  0,5    5  V
 Schaltstrom  10u    10m  A
 Betätigungskraft  150    200  g
 Kontaktprellen    10    ms
 Lebensdauer  1.000.000      Schaltspiele

Folgende Grafik LCD's sind als standardmäßig mit Touch Panel lieferbar:

 Auflösung Abmessung Sichtfenster Beleuchtung Kontroller Datenblatt Artikel-Nr.
 120x32 68x39mm 62x22mm LED AX6120 333k EA P120-5NLEDTP
 128x64 55x46mm 31x51mm LED ST7565 847k EA DOGM128-6
 68x51mm 64x36mm LED 867k EA DOGL126-6
 93x70mm 71x33mm LED PT6608 382k EA P128-6N2LEDTP
 75x46mm 61x38mm LED, blau-weiss PT6608 514k EA DIP128-6N5LWTP
 160x80 93x70mm 71x33 LED HD 61830  189k EA C160-6NLEDTP
 240x64 180x65mm 134x40mm CFL T 6963C 396k EA W240-6K2CTP
 180x65mm LED EA W240-6K2LEDTP
 160x128 140x102mm 101x82mm CFL T 6963C 112k EA W160-7KHCTP
 140x102mm LED, blau-weiss EA W160-7KHLWTP
 240x128 152x104mm 114x64mm CFL T 6963C 303k EA W240-7KHCTP
 144x104mm LED EA W240-7KHLEDTP
 320x240 156x120mm 120x92mm CFL S1D13700 230k EA W320-8K3CTP
 156x120mm LED, blau-weiss EA W320-8K3LWTP

Standard Touchpanels zum Aufkleben

Zum Selbstbau bieten wir einige Standardtouchpanels ab Lager an. Alle Touchpanels haben eine entspiegelte und gehärtete Oberfläche für beste Transparenz und Haltbarkeit.

Bereits ab 500 Stück können wir Ihnen ein individuelles Touchpanel anfertigen. Für die Erstellung eines unverbindlichen Angebotes benötigen wir von Ihnen eine aussagekräftige Zeichnung und eine Stückzahlenangabe.

 Anzahl der Felder
 Active Area Abmessung Technik Datenblatt passendes Display
 5x2 56x21mm 67x32mm Matrix 372k

 EA T120-5

 5x3 61x38mm 68x45mm Matrix EA DIP128-6N5LW
 8x4 67x33mm 93x58mm Matrix EA W128-6N2LED
 12x4 127x34mm 161x60mm Matrix EA W240-6K2HLW
 8x7 93x73mm 114x96mm Matrix EA W160-7KHC
 10x6 108x57mm 128x80mm Matrix EA W240-7KHC
 5,7" 116x87mm 133x105mm Analog 4-Draht EA W320-8K3

Mehr Informationen für das Design-In

Sie können jederzeit mit einem Entwicklungsingenieure sprechen oder direkt eine email an technik(at)lcd-module.de senden. Zusätzlich zu diesem Service gibt es eine Reihe weitergehender Informationen und Hilfen: Initialisierungsbeispiele, Schaltplan, Informationen zu Zeichensätzen, USB-Treiber finden Sie unter SUPPORT.
