Displays mit RS-232
(Text - Grafik - 7-Segment)
 Textdisplays mit
RS-232 / RS-422
Unsere "Seriellen" sind eine LCD-Dotmatrix Serie betriebsfertig aufgebaut mit Ansteuerung und Frontrahmen oder auch im Snap-In Gehäuse. Der Anschluß erfolgt an einer Standard
RS-232C Schnittstelle (oder optional RS-422). Die Datenübertragung ist auf 300, 1.200, 2.400 oder 9.600 Baud einstellbar. Alle Cursorsteuerungen (Zeilenvorschub
etc.) werden automatisch bedient. Die Displays sind mit einer per Software abschaltbaren LED-Beleuchtung ausgestattet.
Alle Displays sind für 5V oder optional 9-35V Versorgung lieferbar (ausser 8- und 16-zeilige Displays).
Adressierung: Über eine einstellbare Adresse können übrigens bis zu 64 Displays an einer seriellen Schnittstelle individuell angesprochen werden (EA
OPT-DIP6).
Die Displays sind auch in kleineren Mengen kurzfristig lieferbar. Mehr Informationen lesen Sie auf unserer Neuheitenseite oder in unserem Datenblatt im pdf-Format.
|
Serielle Displays mit RS-232C / RS-422 und LED-Beleuchtung
|
|
Bestell Nr. / Bezeichnung
|
Zeilen x
Zeichen
|
Zeichen-
höhe
|
Modulmaße
BxHxT
|
Sichtfenster
BxH
|
inkl.
Frontrahmen
|
Strom
typ.
|
|
1- zeilige Displays
|
|

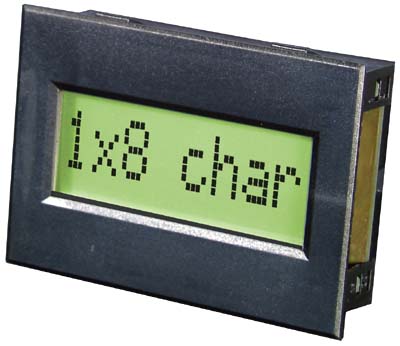

EA SER081-92NLED
|
1 x 8
|
11,48 mm
|
77x54x26
|
56,5x22
|
Snap-In Gehäuse
|
120 mA
|
|
EA SER081-CNLED
|
1 x 8
|
10,8 mm
|
84x44x26
|
61x15,8
|
017-2UKE
|
30 mA
|
|
EA SER161-DNLED
|
1 x 16
|
6,56 mm
|
80x36x27
|
64,5x13,8
|
017-1UKE
|
100 mA
|
|
EA SER161-ENLED
|
1 x 16
|
9,66 mm
|
122x33x27
|
99x13
|
017-6UKE
|
170 mA
|
|
2- zeilige Displays
|
|
EA SER082-CNLED
|
2 x 8
|
11,44 mm
|
84x44x27,5
|
63x25
|
017-8UKE
|
90 mA
|
|
EA SER162-N3LW blau
|
2 x 16
|
5,55 mm
|
80x36x27
|
61x15,8
|
017-2UKE
|
40 mA
|
|
EA SER162-CNLED
|
2 x 16
|
4,35 mm
|
80x36x27
|
64,5x13,8
|
017-1UKE
|
90 mA
|
|
EA SER162-NLED
|
2 x 16
|
5,55 mm
|
84x44x27
|
61x15,8
|
017-2UKE
|
120 mA
|
|

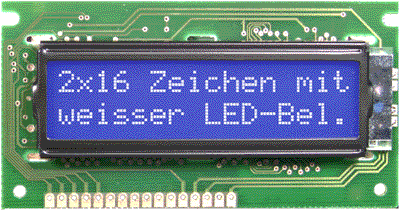

EA SER162-NLW blau
|
2 x 16
|
5,55 mm
|
84x44x27
|
64,5x16
|
017-2UKE
|
40 mA
|
|

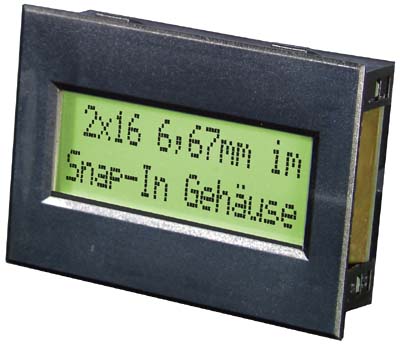

EA SER162-92NLED
|
2 x 16
|
6,68 mm
|
77x54x26
|
56,5x22
|
Snap-In Gehäuse
|
120 mA
|
|
EA SER162-BNLED
|
2 x 16
|
9,66 mm
|
122x44x29
|
99x24
|
017-12UKE
|
360 mA
|
|

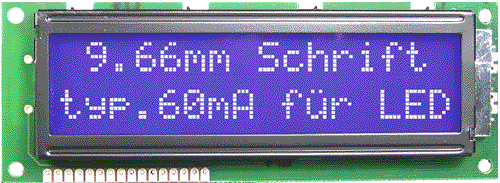

EA SER162-BNLW blau
|
2 x 16
|
9,66 mm
|
122x44x29
|
99x24
|
017-12UKE
|
65 mA
|
|
EA SER202-NLED
|
2 x 20
|
5,55 mm
|
116,5x39x29
|
85x18,6
|
017-7UKE
|
210 mA
|
|

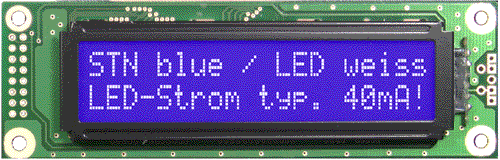

EA SER202-NLW blau
|
2 x 20
|
5,55 mm
|
116,5x39x26
|
85x18,6
|
017-7UKE
|
40 mA
|
|
EA SER202-BHNLED
|
2 x 20
|
9,20 mm
|
146x43x27
|
123x23
|
---
|
270 mA
|
|
EA SER242-NLED
|
2 x 24
|
5,55 mm
|
118x36x27
|
93,5x15,8
|
017-14UKE
|
150 mA
|
|
EA SER242-BNLED
|
2 x 24
|
9,66 mm
|
208x40x29
|
178x23
|
---
|
190 mA
|
|
EA SER402-NLED
|
2 x 40
|
5,55 mm
|
182x33,5x29
|
154,1x15,3
|
017-4UKE
|
150 mA
|
|

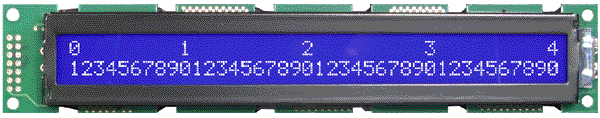

EA SER402-NLW blau
|
2 x 40
|
5,55 mm
|
182x33,5x27
|
154,1x15,3
|
017-4UKE
|
40 mA
|
|
4- zeilige Displays
|
|
EA SER164-NLED
|
4 x 16
|
4,75 mm
|
87x60x27
|
61,8x25,4
|
017-8UKE
|
220 mA
|
|

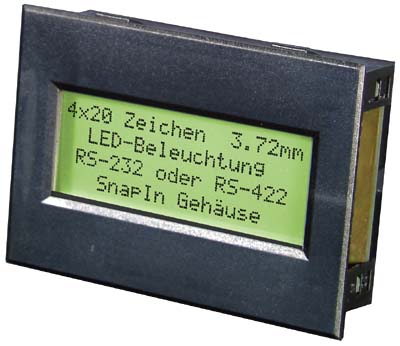

EA SER204-92NLED
|
4 x 20
|
3,72 mm
|
77x54x26
|
56,5x22
|
Snap-In Gehäuse
|
120 mA
|
|
EA SER204-4NLED
|
4 x 20
|
4,03 mm
|
80,5x47x29
|
60x22
|
---
|
90 mA
|
|
EA SER204-NLED
|
4 x 20
|
4,75 mm
|
98x60x29
|
76x25,2
|
017-9UKE
|
260 mA
|
|

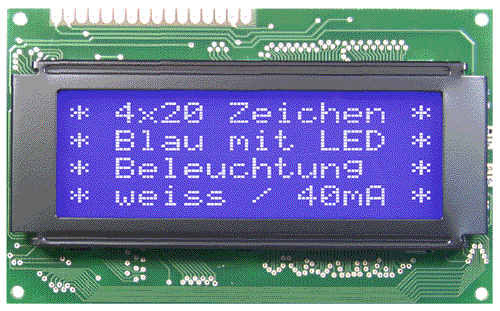

EA SER204-NLW blau
|
4 x 20
|
4,75 mm
|
98x60x29
|
76x25,2
|
017-9UKE
|
45 mA
|
|
EA SER204-BNLED
|
4 x 20
|
9,2 mm
|
146x62,5x27
|
123x42,5
|
017-25KE
|
810 mA
|
|
EA SER204-CNLED
|
4 x 20
|
12,7 mm
|
182x90x27
|
147x65,4
|
---
|
225 mA
|
|
EA SER404-HNLED
|
4 x 40
|
4,89 mm
|
190x54x29
|
147x29,5
|
017-13UKE
|
440 mA
|
|
EA SER404-NLW blau
|
4 x 40
|
4,89 mm
|
190x54x29
|
147x29,5
|
017-13UKE
|
75 mA
|
|
8- zeilige Displays
|
|
EA SER408-NLED
|
8 x 40
|
4,2 mm
|
180x65x27
|
134x40
|
017-10UKE
|
300 mA
|
|
16- zeilige Displays
|
|
EA SER4016-NLED
|
16 x 40
|
3,6 mm
|
144x104x27
|
114x64
|
---
|
700 mA
|
Dynamische Dotmatrix Displays
Dynamische Dotmatrixmodule ermöglichen die gleichzeitige Darstellung von 4 verschiedenen Schriftgrößen. Dadurch
können Texte oder Meßwerte hervorgehoben werden, sodass diese auch bei größerer Entfernung gut lesbar sind. Ohne ein teures Grafikmodul einsetzen zu müssen, können
nun individuellste Bildschirmdarstellungen verwirklicht werden. Sogar kleine Grafiken wie Icons oder Firmenlogos lassen sich über die integrierte Schnittstelle
RS-232 laden. Alle Displays sind mit einer LED-Beleuchtung ausgestattet.
Die Displays sind auch in kleineren Mengen kurzfristig lieferbar. Mehr Informationen lesen Sie in unserem Datenblatt im PDF Format.
|
Dynamische Dotmatrixmodule
|
|
Artikel- bezeichnung
|
Schrift 0 Schrift 3
|
Modul-
maße
|
Sicht-
fenster
|
Anschluß
|
Baud-
raten
|
Strom- verbrauch
|
Hinweise
|
|
EA DYN164-NLED
|
4x16/3.4mm 2x8/6.8mm
|
52x44x27
|
46x18,5
|
RS-232
|
9600
|
90 mA
|
Andere Baud-
raten mögl.
|
|
EA DYN204-NLED
|
4x20/4.5mm 2x10/9.0mm
|
68x39x20
|
62x22,4
|
RS-232
|
300..9600
|
90 mA
|
|
|
EA DYN218-N2LED
|
8x21/3.6mm 4x10/7.2mm
|
93x70x28
|
71,6x40
|
RS-232 oder
RS-422
|
300..9600
|
200/220 mA
|
|
|
EA DYN218-N3LED
|
8x21/3.6mm 4x10/7.2mm
|
84x60x26
|
59,4x38
|
RS-232 oder
RS-422
|
300..9600
|
160/180 mA
|
|
|
EA DYN308-NLED
|
8x30/3.7mm 4x15/7.4mm
|
180x65x29
|
134x40,2
|
RS-232
|
300..9600
|
460 mA
|
Breite Schrift
|
|
EA DYN3016-NLED
|
16x30/3.1mm 8x15/6.2mm
|
144x104x29
|
114x64
|
RS-232
|
300..9600
|
860 mA
|
Breite Schrift
|
|
EA DYN408-NLED
|
8x40/3.7mm 4x20/7.4mm
|
180x65x29
|
134x40,2
|
RS-232
|
300..9600
|
460 mA
|
|
|
EA DYN4016-NLED
|
16x40/3.1mm 8x20/6.2mm
|
144x104x29
|
114x64
|
RS-232
|
300..9600
|
860 mA
|
|
Festtextanzeigen für 64 Meldungen
Alle Festtextanzeigen haben ein EEPROM on board. Dort können bis zu 64 ein- oder mehrseitige Texte abgelegt sowie jederzeit verändert werden. Die einzelnen
Texte werden per Befehl über die serielle Schnittstelle oder durch Anlegen eíner Spannung aufgerufen (Serie EA TXT-xxxNLED). Dazu stehen 6 digitale
Eingänge zur Verfügung. Sie reagieren auf Spannungen zwischen 3V und 60V.
Die integrierte LED-Hintergrundbeleuchtung sorgt für besten Kontrast und ermöglicht auch bei schlechter Beleuchtung ein bequemes Ablesen der Anzeige.
Die Displays sind auch in kleineren Mengen kurzfristig lieferbar. Mehr Informationen lesen Sie auf unserer Neuheitenseite oder in unserem Datenblatt im PDF Format.
|
Displays mit Textspeicher, RS-232C und 6 dig. Eingängen
|
|
Bestell Nr. / Bezeichnung
|
Zeilen x
Zeichen
|
Zeichen-
höhe
|
Modulmaße
BxHxT
|
Sichtfenster
BxH
|
inkl.
Frontrahmen
|
Strom
typ.
|
|
EA TXT162-CNLED
|
2 x 16
|
4,35 mm
|
80x36x27
|
64,5x13,8
|
017-1UKE
|
90 mA
|
|
EA TXT162-NLED
|
2 x 16
|
5,55 mm
|
84x44x27
|
61x15,8
|
017-2UKE
|
120 mA
|
|
EA TXT162-BNLED
|
2 x 16
|
9,66 mm
|
122x44x27
|
99x24
|
017-12UKE
|
360 mA
|
|
EA TXT202-NLED
|
2 x 20
|
5,55 mm
|
116,5x39x27
|
85x18,6
|
017-7UKE
|
210 mA
|
|
EA TXT202-BHNLED
|
2 x 20
|
9,20 mm
|
146x43x27
|
123x23
|
017-24KE
|
270 mA
|
|
EA TXT242-NLED
|
2 x 24
|
5,55 mm
|
118x36x27
|
93,5x15,8
|
017-14UKE
|
150 mA
|
|
EA TXT402-NLED
|
2 x 40
|
5,55 mm
|
182x33,5x27
|
154,1x15,3
|
017-4UKE
|
150 mA
|
|
EA TXT164-NLED
|
4 x 16
|
4,75 mm
|
87x60x27
|
61,8x25,4
|
017-8UKE
|
220 mA
|
|
EA TXT204-NLED
|
4 x 20
|
4,75 mm
|
98x60x27
|
76x25,2
|
017-9UKE
|
260 mA
|
|
EA TXT204-BNLED
|
4 x 20
|
9,2 mm
|
146x62,5x27
|
123x42,5
|
017-25KE
|
810 mA
|
|
EA TXT204-CNLED
|
4 x 20
|
12,7 mm
|
182x90x27
|
147x65,4
|
017-28KE
|
225 mA
|
|
EA TXT404-HNLED
|
4 x 40
|
4,89 mm
|
190x54x27
|
147x29,5
|
017-13UKE
|
440 mA
|
Grafikeinheiten mit RS-232
LCD-Grafikeinheiten sind intelligente Grafikdisplays mit serieller Schnittstelle RS-232. Zwei bzw. drei eingebaute Zeichensätze sowie diverse Grafikfunktionen
erlauben den zeit- und kostensparenden Einsatz von modernsten LCD- Grafikdisplays. Außer +5V Versorgung und RS-232 Daten sind keine weiteren Signale erforderlich. Zum Betrieb ist keine weitere Software oder spezielle Treiber nötig. Alle Grafikroutinen sind im integrierten
High-Level-Grafikkontroller des Display integriert. Dieser ermöglicht mit wenigen Befehlen den Aufbau eines übersichtlichen und ansprechenden Bildschirms. Alle Funktionen werden
über Koordinaten x/y pixelgenau platziert. z.B. Gerade zeichnen: G x1 y1 x2 y2.
Weitergehende Informationen finden Sie in den jeweiligen Datenblättern im pdf-Format.
|
Artikelbezeichnung
|
Auflösung
|
Abmessung
|
Fonts
|
Option
|
Hinweise
|
Datenblatt
|
Foto
|
|
EA GE120-5NV24
|
120x32
|
68x39x13
|
2 + Zoom
|
|
LED-Beleuchtung
|
GE120
|
|
|
EA GE128-6N9V24
|
128x64
|
57x46x7,5(15)
|
5 + Zoom
|
|
EL-Beleuchtung
|
GE128-69
|
|
|
EA GE128-6N3V24
|
128x64
|
84x60x24
|
3 + Zoom
|
DIP6
|
LED-Beleuchtung
|
GE128-6
|
|
|

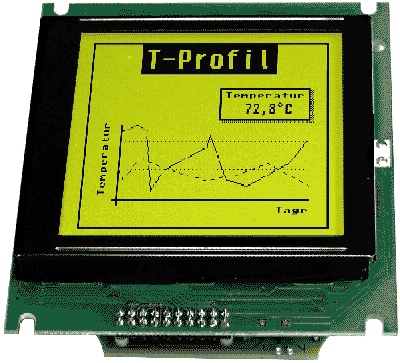

EA GE128-7KV24
|
128x128
|
85x100x28
|
3 + Zoom
|
DIP6
|
LED-Beleuchtung
|
GE6963
|
|
|
EA GE240-6KV24
|
240x64
|
180x65x28
|
3 + Zoom
|
DIP6
|
LED-Beleuchtung
|
|
|
EA GE240-6KCV24
|
240x64
|
189x65x36
|
3 + Zoom
|
DIP6
|
Negativ FSTN blue, CFL-Beleuchtung
|
|
|
EA GE240-7KV24
|
240x128
|
144x104x28
|
3 + Zoom
|
DIP6
|
LED-Beleuchtung
|
|
|
EA GE240-7KCV24
|
240x128
|
151x104x36
|
3 + Zoom
|
DIP6
|
Negativ FSTN blue, CFL-Beleuchtung
|
|
|
EA GE240-7K2CV24
|
240x128
|
170x105x36
|
3 + Zoom
|
DIP6
|
Negativ FSTN black/white,CFL-Bel.
|
|
Bedieneinheiten im Gehäuse / mit Frontpanel (RS-232)
ELECTRONIC ASSEMBLY bietet 3 verschieden große LCD-Grafikdisplays im Snap-In Gehäuse an: EA KIT120, KIT128 und KIT160. 3 weitere
Größen sind optional mit einem eloxierten Montagepanel in schwarz oder blau lieferbar: EA KIT240-6, KIT240-7 und KIT320-8. Die Ansteuerung erfolgt entweder über eine RS-232
Schnittstelle oder auch über die RS-422.
Durch diverse eingebaute Schriften und Grafikbefehle ist die Programmierung dieser Displays kinderleicht: Alle Funktionen werden über Koordinaten x/y pixelgenau
programiert. z.B. Gerade zeichnen: ESC G x1 y1 x2 y2. Alle Displays sind auch mit einem integrierten Touch Panel lieferbar: Damit können durch Berühren des
Bildschirms Eingaben gemacht oder der Bildschirminhalt geändert werden.
Die Grafikkits sind auch in kleineren Mengen kurzfristig lieferbar. Weitergehende Informationen zu den Touch Panel Versionen finden Sie auf unserer Touch Panel
Seite oder in unserem Datenblatt im PDF-Format.
High-Level-Grafikkontroller mit RS-232
Wer kennt nicht den extrem sparsamen Befehlssatz der sogenannten „Grafikkontroller“ HD 61202, SED 1520 oder T6963C. Oft ist nicht einmal ein Zeichensatz integriert, ganz abgesehen von
verschieden großen Schriften, Geradenroutinen oder ähnlichem. ELECTRONIC ASSEMBLY bietet nun erstmals eine Art „Interpreter-IC“ mit Hochsprache als Aufsatz für viele
Standarddisplays an: Alles in einem PLCC44 SMD-Gehäuse. Mit gerade mal 4 externe Bauteile (1 Quarz und 3 Kondensatoren) stehen Ihnen u.a. 3 verschieden große Zeichensätze und jede
Menge Grafikfunktionen zur Verfügung. Jede Funktion wirkt pixelgenau über Koordinateneingaben (auch im "Textmode" !). Mehr Information finden Sie in einem unserer Datenblätter im
PDF-Format: EA IC1520 / EA IC202 / EA IC6963.
Musterstückzahlen sind ab Lager lieferbar.
7- Segment mit RS-232 (25mm und 50mm Ziffern)
 Zur Visualisierung von Messwerten auf Messen, in Schulen oder in der Fabrikhalle. Wir liefern
diese Anzeigen mit RS-232 oder RS-422 Schnittstelle. Der Anzeigenumfang enthält u.A. die Ziffern 0-9, A, B, C, D, E, F, H, L, P, U... Es sind 3 bzw. 5 Dezimalpunkte und 1 bzw. 2 Doppelpunkte
individuell ansteuerbar. Die Versorgungsspannung beträgt einheitlich 5V und die Baudrate ist von 300 bis zu 19.200 Baud einstellbar. Alle Versionen sind mit und ohne Hintergrundbeleuchtung
lieferbar.
|
Artikelbezeichnung
|
Stellen x Zffernhöhe
|
Abmessungen
|
Front-/ Montagerahmen
|
Artikelbez.
RS-422
|
Datenblatt
|
|
EA 3117-25
|
4 x 25mm
|
110x53x25mm
|
inkl.
|
EA OPT-RS422
|
|
|
EA 3117-25EL
|
|
EA 3117-50
|
4 x 50mm
|
188x83x25mm
|
inkl.
|
EA OPT-RS422
|
|
EA 3117-50EL
|
|
EA 3118-25
|
6 x 25mm
|
152x53x25mm
|
---
|
EA OPT-RS422
|
|
|
EA 3118-25EL
|
Displays mit RS-232
Stand: 2. Juli 2009
|
|
