Grafikdisplays

Wir bieten diverse LCD Grafikdisplays in den verschiedensten Größen und Auflösungen bis zu 5,7" an. Neben den Standarddisplays bieten wir auch Displays mit integrierter Intelligenz, Bedieneinheiten mit Touch Panel und serieller Schnittstelle RS-232, SPI oder I²C Bus.
Viele Displays besitzen bereits einen integrierten Kontroller. Dieser ermöglicht das Setzen und Löschen von einzelnen Pixel. Der Kontroller T6963C erlaubt zudem die Verwendung eines eingebauten 6x8 Zeichensatzes.
Die einzelnen Displays sind sowohl unbeleuchtet als auch mit den verschiedensten Beleuchtungen verfügbar:
- LED-Beleuchtung: Farbe gelb/grün, unproblematische Versorgung mit 5V=, extrem hohe Lebensdauer 100.000 Stunden
- LED-Beleuchtung weiss/blau: 5V= Versorgung und 10.000~50.000h Halbwertszeit, Display blau negativ
- EL-Folie: Farbe blau, benötigt EL-Inverter, stromsparend, begrenzte Lebensdauer
- CFL-Röhre: Farbe weiß, benötigt CFL-Inverter, sehr hell, nur bei größeren Displays möglich
Als Zubehör für Grafikdisplays sind passende High-Level-Grafikkontroller, Zeichensätze, Frontrahmen sowie Beleuchtungsinverter lieferbar.
Spezielle Informationen zu jedem einzelnen Display finden Sie in der Tabelle unten bei "Datenblatt". Detailierte Informationen zur Programmierungen und dem Interface finden Sie in den Datenblättern zu den integrierten Kontrollern.

Neu sind die TFT Farb-Displays mit 3,5", 4,3" und 5,7". Sie sind digital ansteuerbar mit 24 Bit Interface (16 Mio. Farben). Die Hintergrundbeleuchtung wurde mit weißen LED's realisiert.

Neu sind auch die äußerst kompakten und vielseitigen Displays aus der EA DOG-Serie: superflach, 3,3V, mit SPI Interface und in mind. 16 verschiedenen Farbkombinationen lieferbar.

STANDARDMODULE
Artikel- bezeichnung	Auflösung	Abmessung	Front rahmen	Kontroller	Bel.	Touch	Vee	Datenblatt	Foto
	Pixel	B x H x T
EA P098-5NLED	98x32	52x44x13		integr. SED 1520	LED		-1,5V	P098-5
EA DOGS102-6	102x64	39x40x5		integr. UC1610	LED	ja	integr	DOGS102-6
EA T120-5	120x32	68x39x8	017-8U	integr. SED 1520	LED	ja	-1V	T120-5
EA DIP122-5NLED	122x32	68x27x11			LED		-4V	DIP122
EA P122-5NLED	122x32	84x 44x14	0090-122		LED		-2V	P122-5N
EA DOGM132-5	132x32	55x31x2		integr. ST7565	LED		integr	DOGM132
EA DOGM128-6	128x64	55x46x2			LED	ja	integr.	DOGM128-6
EA DOGL128-6	128x64	68x51x3			LED	ja	integr.	DOGL128-6

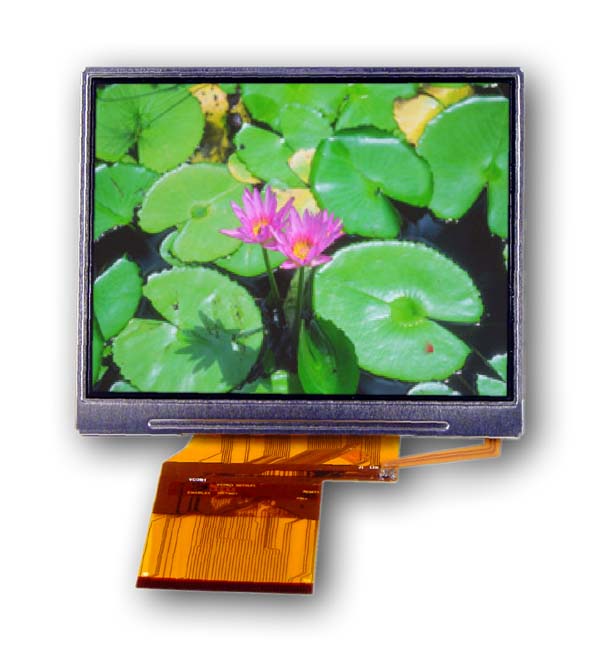

EA P320X-35ALW	320x3x240 TFT Color	77x64x3.3		integr. HX8218/8615	LED	ja	+15/-10V	P320X-35A
EA W128-6N2LED	128x64	93x70x14	0099-KE	integr. KS 0107/8	LED	ja	integr.	W128-6N2

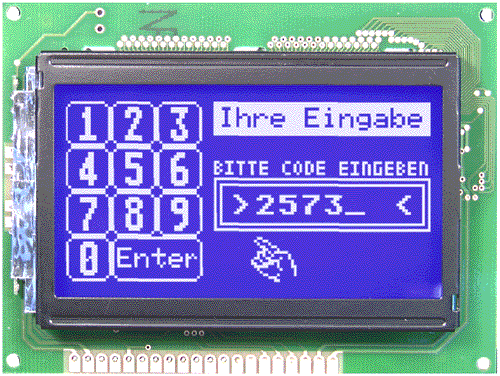

EA E128-6N2LW	128x64	93x70x14	0099-KE		LED	ja	integr.	E128-6N2
EA DIP128-6N5LW	128x64	75x46x11	0FP129-6		LED	ja	integr.	DIP128-6
EA DIP128J-6N5LW	128x64	75x46x11	0FP129-6		LED	ja	integr.
EA P128-6N3LED	128x64	84x60x11			LED		integr.	P128-6N3
EA P128-6N7LED	128x64	75x53x9	017-17U		LED		-5V	P128-6N7
EA J128-6N6LED	128x64	78x70x10			LED		-10V.	J128-6
EA P128-7KLED	128x128	85x100x14		integr. T 6963C	LED		-15V	P128-7K
EA DOGXL160-7	160x104	78x64x6		integr. UC1701	LED	ja	integr	DOGXL160-7
EA C160-6NLED	160x80	93x70x14	0099-KE	integr. LC 7981	LED	ja	integr.	C160-6
EA W160B-6NLW	160x80	93x70x14	0099-KE		LED	ja	integr.	W160-6
EA P480X-43BLW	480x3x272 TFT Color	106x67x4			LED	ja	integr.	P480X-43
EA W160-7KHLW	160x128	140x102x19	017-18U	integr. T 6963C	LED	ja	integr.	W160-7
EA W160-7KHC	160x128	140x102x19	017-18U		CFL	ja	integr.
EA DIP180B-5NLW	180x32	102x27x11		AX 6120	LED		-3V	DIP180
EA W240-6K2HLW	240x64	180x65x15	017-10U	integr. T 6963C	LED	ja	integr.	W240-6
EA P240-6K2C	240x 64	187x65x14	017-10U		CFL	ja	integr.	P240-6
EA eDIP240B-7	240x128	113x70x11	0FP241-7	Intelligent !	LED	ja	integr	eDIP240-7
EA DIP240B-7KLW	240x128	113x70x11	0FP241-7	integr. T 6963C	LED	ja	integr	DIP240-7
EA W240-7K2C	240x128	170x105x14			CFL		integr.	W240-7K2
EA W240-7KHLEDB	240x128	144x104x14	0FP240-7		LED	ja	integr.	W240-7
EA W240-7KHC	240x128	152x104x14	0FP240-7		CFL	ja	integr.
EA eDIP320B-8	320x240	138x105x10	0FP321-8	Intelligent !	LED	ja	integr.	eDIP320-8
EA W320W-8K3LW	320x240	156x120x21	0FP320-8	integr. S1D13700	LED	ja	integr	W320-8K3
EA P320X-57ALW	320x3x240 TFT Color	160x111x9		integr. HX8218/8615	LED	ja	integr.	P320X-57A
EA W320F-8C	320x3x240 STN Color	154x115x9	0FP320F-8		CFL	ja	+26V	W320F-8

Kontroller integr. = Kontroller mit 8-Bit Bus bzw. SPI Interface ist auf dem Modul bereits integriert
Vee integr. = Spannungsversorgung +5V (bzw. 3,3V), keine negative Spannung erforderlich

---

Intelligente Displays mit RS-232, SPI und I²C

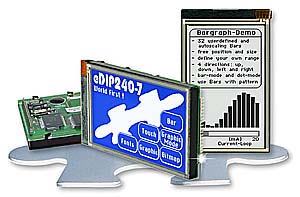

Eingebaute Zeichensätze, Grafikfunktionen, einstellbare Beleuchtung, Touchpanel Unterstützung, all dies sind weltweit einzigartige Features. Kein Pixeln mehr, dafür voller Zugriff auf über 112 mächtge Grafikunktionen. Dazu ein onboard-Speicher für zusätzliche Schriften, Bilder und Makros. Last but not least bieten wir dazu eine kostenfreie Simulatorsoftware für das EA eDIP240-7, sowie ein Starterkits mit USB Anschluss an. Mehr dazu lesen Sie auf der Seite eDIP.

Grafikkits mit Touchpanel / Tastatureingang, RS-232
ELECTRONIC ASSEMBLY bietet verschiedenste Grafikdisplays mit serieller Schnittstelle, eingebauten Grafikfunktionen und optionalem Touch Panel an.
Aufgrund ihrer hohen Komplexität eignen sie sich hervorragend zum schnellen und unkomplizierten Design. Der Entwickler kann sofort auf div. Schriften und Grafikfunktionen zurückgreifen.
Mehr Informationen finden Sie auf unserer Seite touch.

Grafikeinheiten mit RS-232
LCD-Grafikeinheiten sind intelligente Grafikdisplays mit serieller Schnittstelle RS-232. Zwei bzw. drei eingebaute Zeichensätze sowie diverse Grafikfunktionen erlauben den zeit- und kostensparenden Einsatz von modernsten LCD- Grafikdisplays. Außer +5V Versorgung und RS-232 Daten sind keine weiteren Signale erforderlich. Zum Betrieb ist keine weitere Software oder Treiber nötig. Alle Grafikroutinen sind im eingebauten High-Level-Grafikkontroller des Display integriert. Dieser ermöglicht mit wenigen Befehlen den Aufbau eines übersichtlichen und ansprechenden Bildschirms.
Mehr Informationen finden Sie auf unserer Seite rs232.

Zubehör

• Zeichensätze für Grafik-LCD´s
  Da die Grafikkontroller SED1520 und HD61202 keinen eigenen Zeichensatz besitzen, muß dieser extern zur Verfügung gestellt werden. Auch der Zeichensatz im T6963 ist nur beschränkt nutzbar (nur 96 Zeichen, 6x8 klein, nicht pixelgenau plazierbar). Deshalb bietet ELECTRONIC ASSEMBLY eine PC Diskette mit 7 verschiedenen Zeichensätzen von 4x6 (Mikro) bis zu 16x32 Pixeln an. Auch zwei kyrillische Zeichensätze (6x8 und 8x16) sind auf dieser Diskette. Alle Zeichensätze können editiert und verändert werden. Als kleines Schmankerl befindet sich auf der Diskette noch ein Konvertierprogramm für Bilder im Windows BMP-Format, angepasst auf den entsprechenden Displaytyp.
  EA DISKFONT6963: 7+2 Zeichensätze für alle Displays mit T6963C
  EA DISKFONT1520: 7+2 Zeichensätze für alle Displays mit SED1520 oder HD61202 oder KS0108
• Frontrahmen
  Für einige Grafikdisplays sind Frontrahmen mit entspiegelter Scheibe lieferbar. Die Rahmen werden einfach in den Frontplattendurchbruch eingeklebt. Dadurch gewinnt Ihr Gerät ein professionelles Design, und die entspiegelte Scheibe schützt gleichzeitig das eingebaute Display vor Berührung und Verschmutzung. Die Entspiegelung verbessert deutlich die Lesbarkeit der Anzeige. Die Bestellbezeichnung für die einzelnen Rahmen entnehmen Sie bitte der Tabelle oben. Mehr Informationen über Frontrahmen lesen Sie in unserem Datenblatt im PDF Format.
• High-Level-Grafikkontroller
  Grafikdisplays sind in der Programmierung wesentlich aufwendiger als Dotmatrixdisplays. Deshalb gibt es Kontroller-IC´s welche bereits Zeichensätze und diverse Grafikfunktionen enthalten. Das spart Zeit und Kosten in der Entwicklung. Die Ansteuerung erfolgt über RS-232.
  Mehr Informationen finden Sie auf unserer Seite rs232.

---

Grafik LCD

Stand: 7. Dezember 2009
